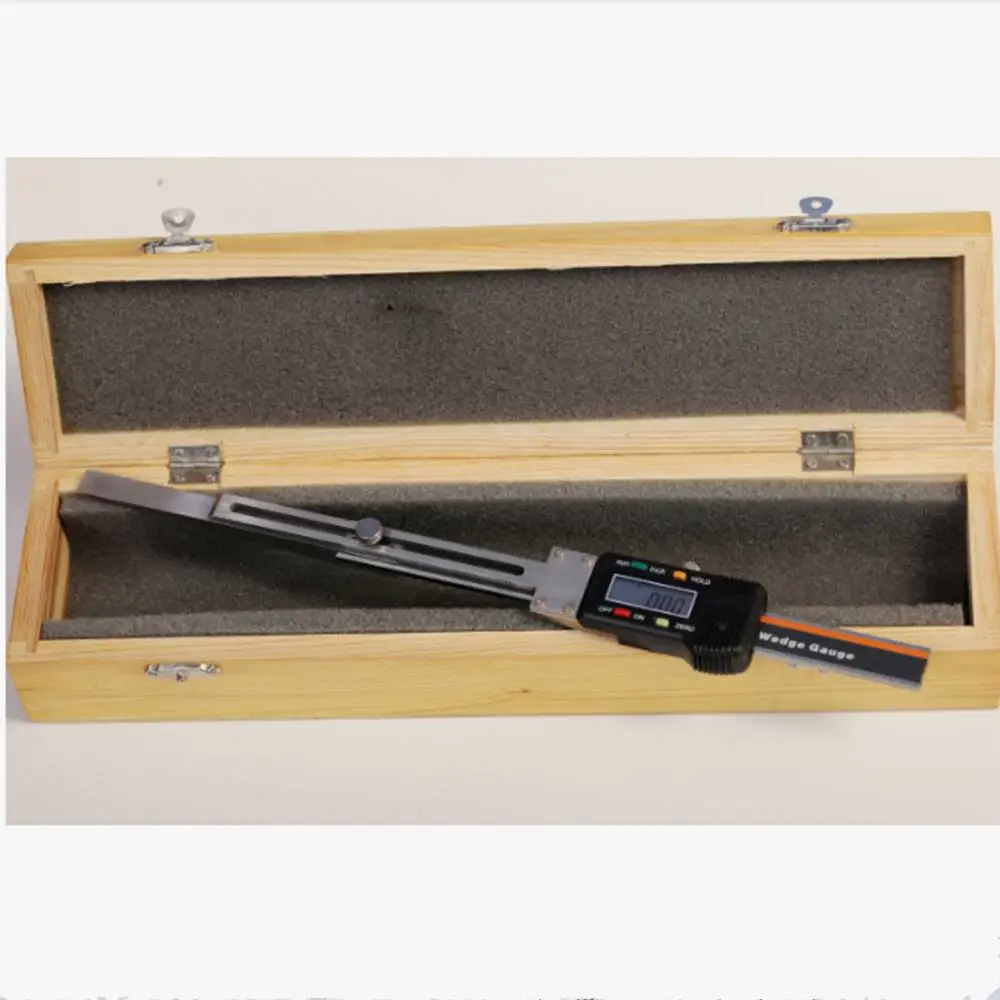

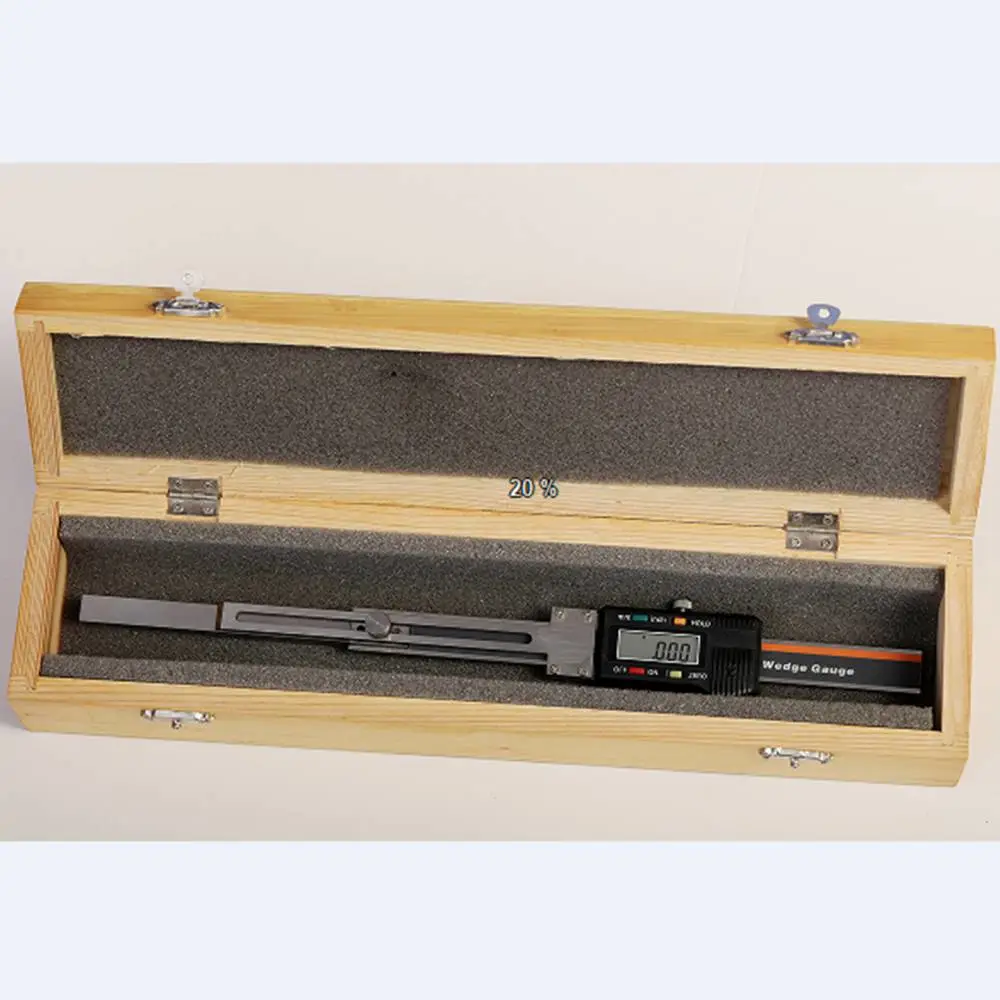

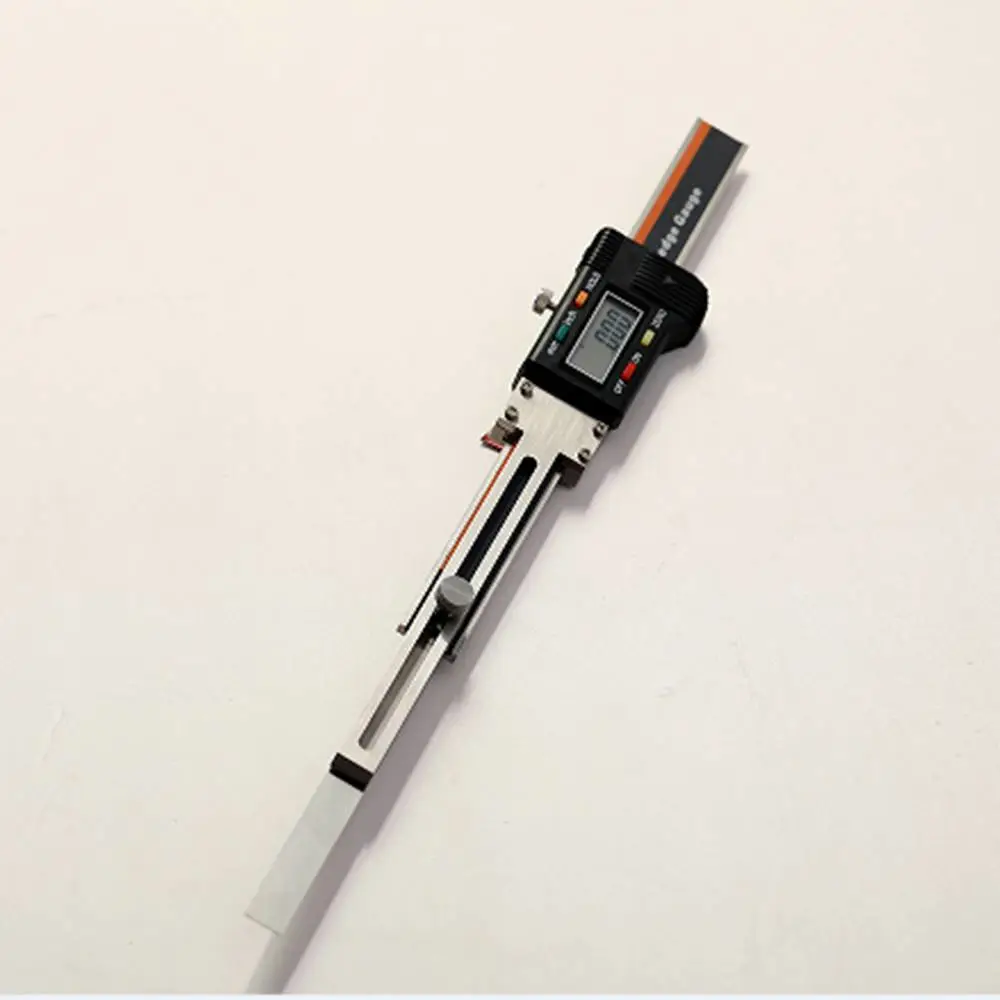

数显楔形塞尺/通流间隙测量尺30-40mm 型号:ZXSC/30-40mm库号：M410491

1.数显楔形塞尺(又名通流间隙测量尺)用于气轮机、水轮机等DA型水泵的动静间隙测量;

2.L显示

使用说明:

换电池:按头指示方向打开电池盖，换装电池，电池盖盖上后可锁紧电池。

按键:a.“ZERO”:清零件，可在测量范围内位置设定“0”位。b.“ON/OFF”:电源开关键。

使用前，松开止紧螺钉，平稳移动尺框，用清洁的软布清洁塞尺上下侧面。将游标尺向右推至，使副尺与楔形块合拢，将读数置零。

该尺有五种规格供:0-10mm、5-15mm、10-20mm、20-30mm、 30-40mm，用户可根据实际需求相应的规格塞尺。

测量:测量时，塞尺插入楔形槽内，副尺端面应紧贴被测表面，并与底部表面保持垂直。直接测量:塞尺(0-10mm)可以直接测量，显示屏上直接读出楔形槽开口测量数据;

加法测量:5-15mm、10-20mm、20-30mm、30-40mm塞尺测量时，先将副尺与楔形块端面对齐并置零，再测量工件。

显示屏上显示的数值+楔形块上标注的数值(5-15mm +5mm，10-20mm+10mm，20-30mm+20mm，30-40mm+30mm)=实际测量数值。例:显示屏显示测量数据值7.5mm，楔形上标注为+5mm(5-15mm)，那么实际测量数值 A=7.5mm+5mm=12.5mm

基本参数:

测量范围 0-10mm，，5-15，10-20mm，20-30mm，30-40mm

分辨率 0.01mm

精度 0.0m

移动速度 ≤1.5m/s

工作温度 0-40°C

环境湿度 <80%

电池 1.5V(SR44W)

备注:殊规格可按客户要求。
