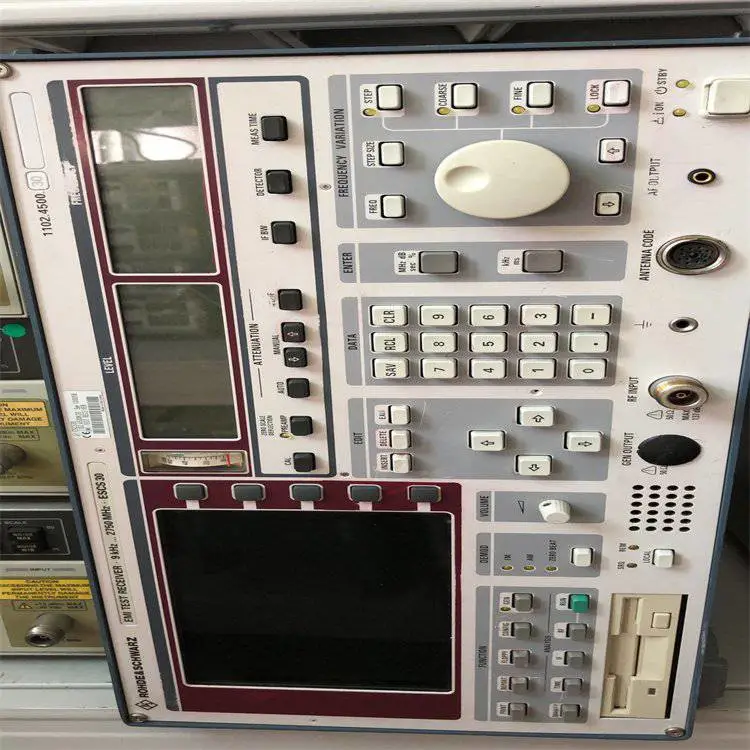

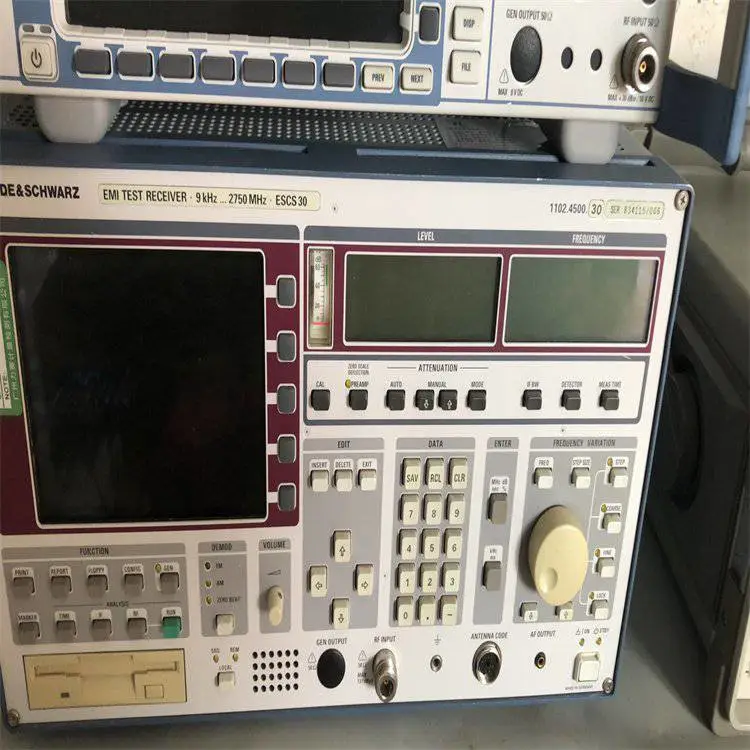

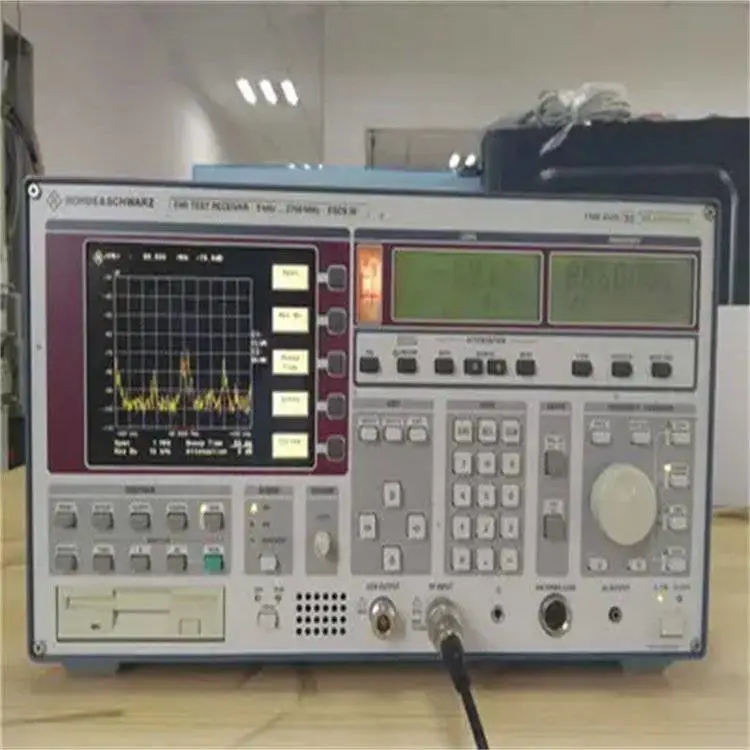

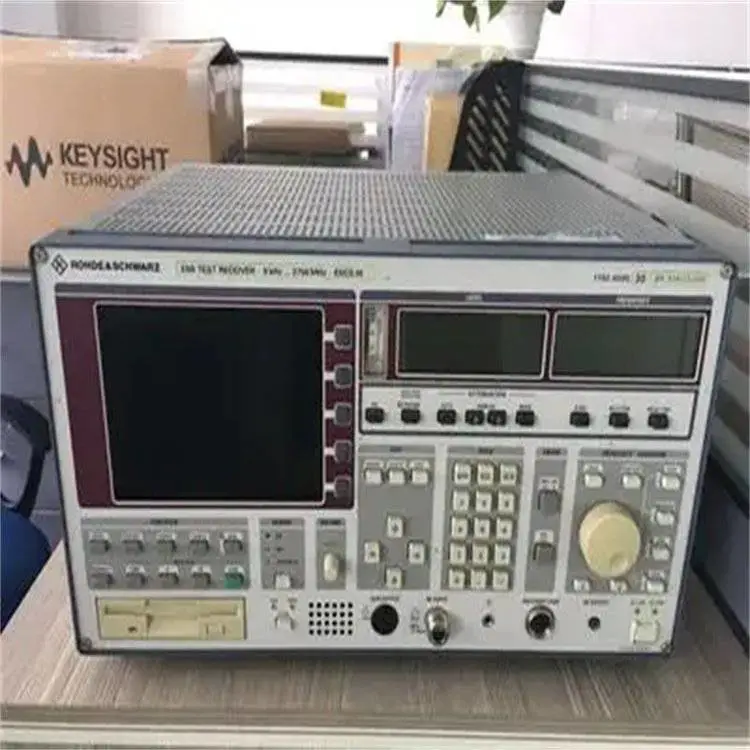

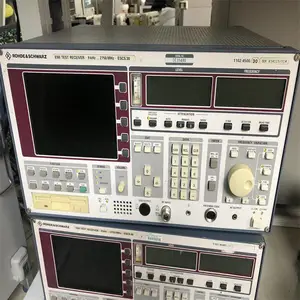

R&S|ESCS 30|EMI接收机|罗德与施瓦茨|EMC接收机

品 牌：德国罗德与施瓦茨 | R&S | Rohde&Schwarz
简介
EMI测试接收机ESCS30能够按照所有民用EMC标准的要求对电磁发射进行测量.它实际上是由下列三种仪器组合而成:
一台使用内部电池供电的便携式手动调谐接收机
一台能够自动完成EMI测量并生成测试报告的独立(stand-alone)测试接收机
一台具有IEC/IEEE 总线接口可纳入测试系统并接受Windows环境下EMI软件控测试接收机
现在许多国家都制订了有关电磁兼容(EMC)的法律.与EMC有关的测量任务正在迅速增加.高度智能化的ESCS30能够大大减少EMC测量时间,因而成为市场上***竞争力的一种EMI测试接收机.作为一台专门进行EMI测量的仪器.ESCS30不仅符合CISPRCENELEC ETSI FCCVCCI和VDE标准的要求而且具有测量迅速测量精度高等众多优点。只需轻轻一按测试自动完成。
如果调用SPECTRUMOVERVIEW(频谱总览)功能并使用峰值检波方式。仪器将自动搜索出关键频段,然后仪器会使用准峰值和均值检波器在这些关键频段上进行更为准确的终测量。采用这一方法原先浪费在测量低发射电平频段的时间得以节省下来,测试速度因而大大加快。单击合适按键，

ESCS30就会自动完成射频干扰(RFI)电压RFI功率和RFI场强的测量。

主要特性
按照CISPR16-1和VDE0876标准进行加权测量
集成的预选器
电平测量范围38~+137dBmV
符合所有民用EMI 标准如CISPR EN ETS FCC ANSIC63.4VCCI和VDE
自动过载检测
向用户提供用于控制线性阻抗稳定网络(LISN)的端口
通过调用内部宏功能简化操作
可选择内部或外部电池供电
高品质射频电路设计
测量高精度
具有高频率分辨率的快速合成器
宽动态范围
具有恒定群时延的CISPR滤波器
并联检波器分别用于峰值准峰值和平均值测量所有检波器可同时使用
用于衰减和增益测量的跟踪信号源例如进行电缆特性测试(9kHz~2750MHz,选件ESCS-B5)

强大的固件功能
用于自动测试和交互式测试的宏功能
对400 个用户选定信道扫频
自动电平校准
自动根据频率选择测量参数(对测量结果进行校正)
所有重要参数存入非易失存储器
扫频模式
- 频谱总览(Spectrum Over-view)在固定衰减固定步长条件下以快速度扫频
- 扫描(Scan) 自动衰减设置但步长可由用户选定
- 信道(Channel) 扫描多达400个预设频率
佳数据显示
16.5cm(6.5')TFT彩色液晶屏用于显示干扰信号频谱和极限值
清晰的数字电平显示分辨率0.1dB
以条型图方式准模拟显示测量结果

时域分析(示波器模式)
- 脉冲宽度和幅度的测量与显示,显示范围5 毫秒~1小时可放大显示至大分辨率
- 分辨率取100ms时时域分析符合CISPR161标准关于脉冲持时间测量精度的要求
- 触发若选用内部触发触发电平由显示线确定若使用外部触发触发信号为TTL 信号
通过肉眼观察来进行中频频谱分析显示频谱宽度可达10MHz (选件ESCS-B4)
