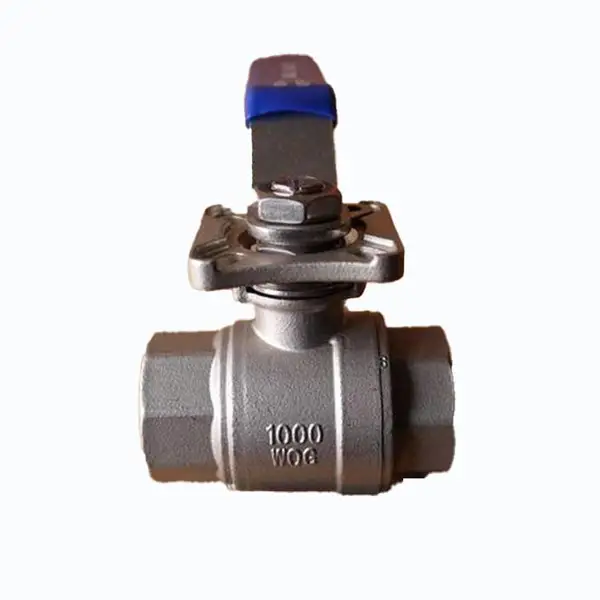

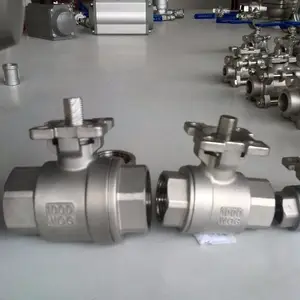

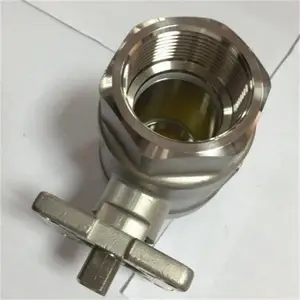

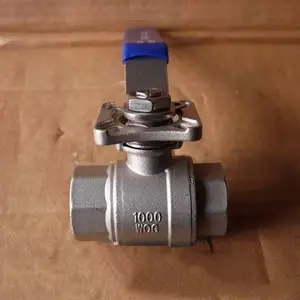

Q11F丝扣内螺纹两片式高平台球阀产品介绍

Q11F丝扣内螺纹两片式高平台球阀是一种结构***的浮动球球阀，结合了两片式阀体设计与高平台执行器接口，具备操作便捷、密封可靠等特点，广泛应用于石油、化工、水处理等工业领域。其核心功能是通过90°旋转球体实现管路介质的快速切断或接通，适用于多种工况条件。

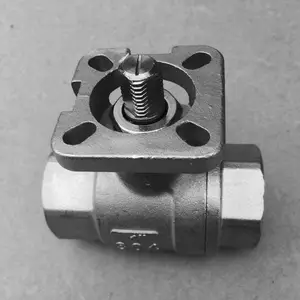

高平台结构：采用*** 5211标准执行器安装平台，可直接适配多回转电动或气动执行机构，减小启闭力矩，降低执行器规格需求。

全流量通道：阀体内通道平整光滑，流体阻力小，阻力系数与同长度管段相当，可输送粘性流体或含固体颗粒介质。

能优势与适用场景

核心优势

密封可靠：采用聚四氟乙烯（PTFE）等高分子材料密封圈，耐磨损、抗腐蚀，真空系统中亦可使用。

操作高效：90°旋转即可完成全开/全关，启闭迅速，维修时密封圈可拆卸更换，维护便捷。

工况适应性强：适用于水、蒸汽、油品、硝酸、醋酸等多种介质，温度范围宽，压力覆盖中高压场景。

安全防护：部分型号配备带锁装置，防止误操作；全开/全闭时球体与介质隔离，避免密封面侵蚀。

典型应用领域

工业管道：石油、化工、冶金、电力系统的介质切断与调节。

市政工程：城市给排水、燃气输送管路。

特种流体：医药、食品加工中的腐蚀性或高纯度介质控制。

选型与采购注意事项

选型关键指标

介质特性：根据温度、腐蚀性选择阀体材质（如不锈钢316适用于强腐蚀介质）和密封圈材料（如对位聚苯耐温达300℃）。

压力与口径：需匹配管路设计压力（如PN16对应1.6MPa）和公称直径，避免超规格使用。

执行器适配：若需自动化控制，需确认高平台接口与执行器型号兼容性。

Q11F丝扣内螺纹两片式高平台球阀安装要点

安装前准备

取掉法兰端两边的保护盖，在阀打开的状态下进行冲洗清洁。

安装前应按规定的信号（电动或气动）进行整机测试（防止因运输产生振动影响使用性能），合格后方可上线安装（接线按电动执行机构线路图）。

准备与管道连接前，须冲洗和清除干净管道中残存的杂质（这些物质可能会损坏阀座和球）。

安装注意事项

在安装期间，请不要用阀的执行机构部分作为起重的吊装点，以避免损坏执行机构及附件。

本类阀应安装在管道的水平方向或垂直方向。

安装点附近的管道不可有低垂或者承受外力的现象，可以用管道支架或者支撑物来消除管线的偏离。

与管道连接后，请用规定的扭矩交叉锁紧法兰连接螺栓。

Q11F丝扣内螺纹两片式高平台球阀维护要点

日常维护：两片式球阀要留有阀柄旋转的位置。

使用限制：两片式球阀不能用作节流。

特殊安装维护：带传动机构的球阀应直立安装。
