pet涤纶破布造粒代加工_pet回收料造粒代加工

PET涤纶破布造粒代加工是指将废弃的PET涤纶纺织品（如服装边角料、废旧衣物、布料下脚料等）通过一系列工艺处理，转化为可再利用的PET再生颗粒（rPET颗粒）的过程。这种代加工模式广泛应用于再生资源回收、纺织材料循环利用领域，尤其适合缺乏自有再生处理线的回收企业或需要低成本再生原料的下游厂商（如化纤纺丝、包装材料、注塑件生产企业）。

一、PET涤纶破布的特性与处理难点

PET涤纶（聚对苯二甲酸乙二醇酯）是纺织行业的主要原料之一，其破布类废料具有以下特点：

•


  成分复杂：可能混杂棉、氨纶、金属纽扣、拉链、塑料标签等非PET杂质；




•


  表面积大：纤维结构疏松，易吸附灰尘、油脂、染料等污染物；




•


  热敏性：PET熔点较高（约250-260℃），但高温下易水解（尤其含水分时），导致分子量下降、色泽变黄；




•


  水分敏感：破布吸湿性强，若水分未***去除，熔融时易产生气泡、凝胶，影响颗粒质量。




二、PET涤纶破布造粒代加工核心流程

代加工流程需针对破布的特性设计，重点解决杂质分离、脱水干燥、熔融稳定等关键问题，具体步骤如下：

1. 原料接收与初筛

•


  原料分类：委托方需提供相对纯净的PET破布（减少混杂其他材质的比例），受托方可初步筛选剔除明显非PET杂质（如棉块、金属、石头）。




•

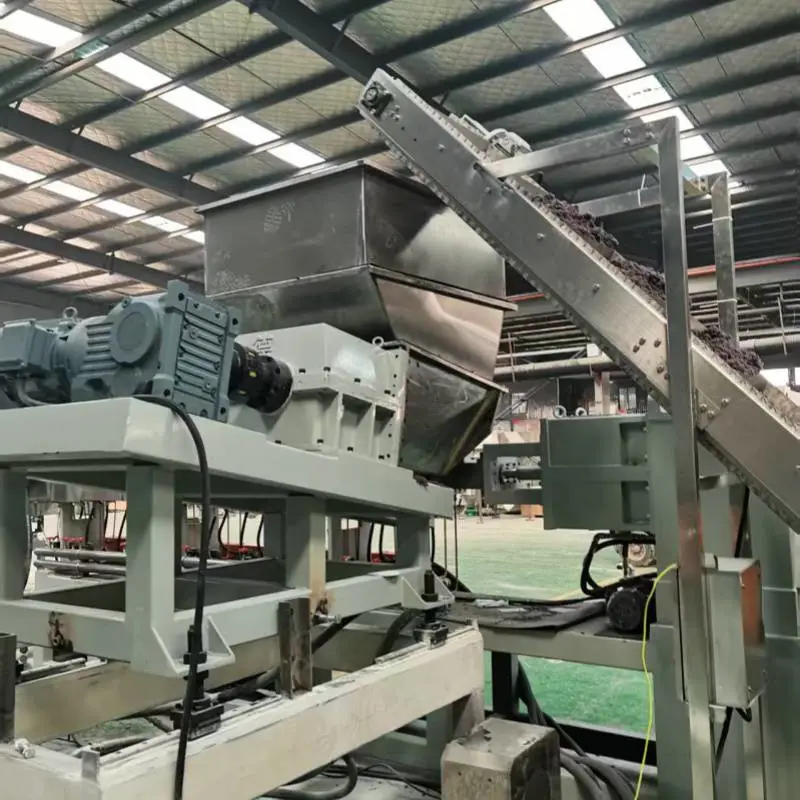

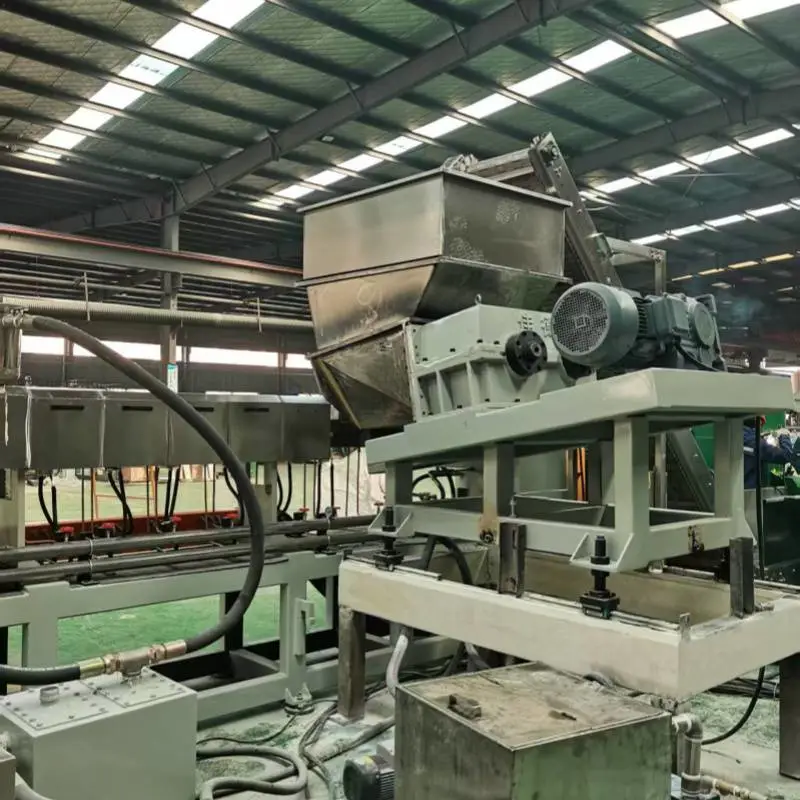

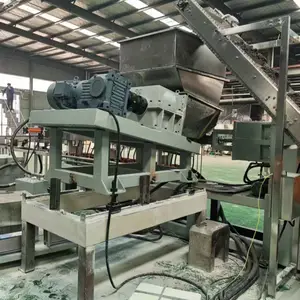

  破碎预处理：通过破碎机（如双轴剪切机）将破布粉碎为条状或片状（粒度通常5-10cm），便于后续清洗和输送。




2. 深度清洗除杂

清洗是决定再生颗粒纯度的核心环节，需多道工序去除污染物：

•


  热水清洗：用80-100℃热水冲洗，溶解表面油脂、汗渍等有机物；




•


  碱液/表面活性剂处理：针对顽固污渍（如染料、胶黏剂），添加弱碱性溶液（如NaOH）或专用洗涤剂，破坏污染物结构；




•


  漂洗与脱水：通过多级漂洗（清水→去离子水）去除残留化学药剂，再通过离心脱水机或压滤机降低物料含水率（目标≤10%）。




3. 干燥除水（关键防水解步骤）

PET吸湿性强，残留水分会导致熔融时水解降解（特性粘度IV下降），需严格干燥：

•


  热风干燥：使用热风循环烘箱（温度120-150℃，时间2-4小时），将含水率降至0.02%以下；




•


  真空干燥（可选）：对要求高的场景（如食品级包装用rPET），采用真空环境（-0.09MPa以下）低温干燥，避免高温导致的热降解。




4. 熔融造粒（核心成型环节）

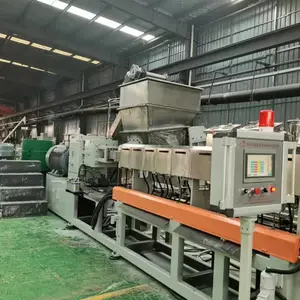

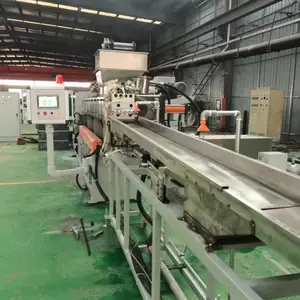

干燥后的PET碎片通过挤出机熔融造粒，需精准控制工艺参数：

•


  设备选择：优先选用双阶挤出机（***阶为混炼螺杆，***阶为造粒螺杆），或针对再生料设计的单螺杆挤出机（需强化混炼和排气功能）；




•


  熔融温度：控制在260-280℃（避免超过290℃导致严重降解），螺杆转速根据物料粘度调整（通常50-150rpm）；




•


  排气处理：挤出机中部设真空排气口（真空度-0.08MPa以下），抽除熔融物料中的水分和挥发分（如残留单体、低聚物）；




•

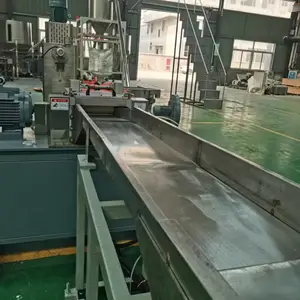

  切粒方式：推荐水下切粒（熔融料经模头挤出后直接进入冷却水槽切粒），避免颗粒粘连，且冷却效***；也可采用风冷模面热切（适用于小批量）。




5. 后处理与质检

•


  筛分与均化：去除颗粒中的超大/细粉（通过振动筛），并混合不同批次颗粒***均匀性；




•


  脱水干燥：水下切粒的颗粒需经离心脱水机去除表面水分（含水率≤0.1%），否则易结块；




•


  质量检测：按客户需求检测关键指标（如熔体流动速率MFR、特性粘度IV、水分含量、灰分、颜色、杂质含量等）




PET涤纶破布造粒对设备、工艺和环保要求较高，委托方需重点考察以下方面：

•


•


  固废管理：金属、塑料标签等杂质需分类回收，避免随意丢弃。




总结来说，PET涤纶破布造粒代加工需重点解决杂质分离、干燥防水解和熔融稳定问题，委托方应结合自身原料特性（如混杂程度、污染水平）选择设备匹配、经验丰富的厂家，并通过严格质检确保再生颗粒质量。
