产品介绍

TODO是干式断开（DRY-BREAK）行业的市场，深受全球客户信赖。我们的产品可处理各类油品、气体及危险化学品，四十多年来，TODO 阀门始终服务于各类高难度工况。

一、产品介绍

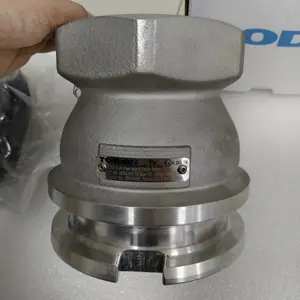

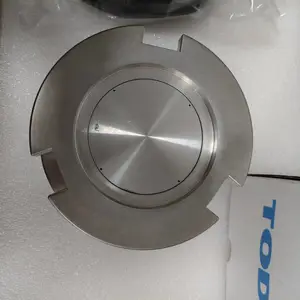

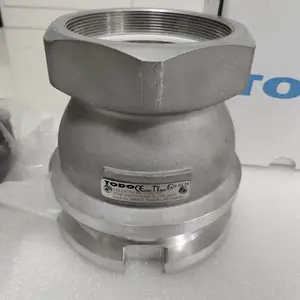

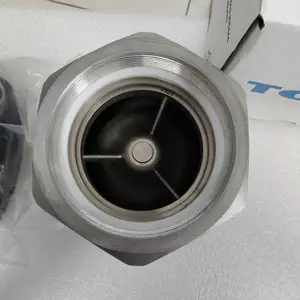

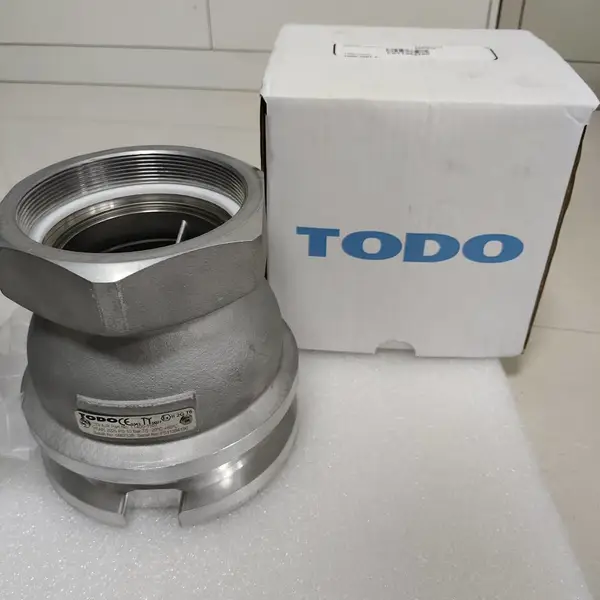

TODO 自豪地推出全新系列符合 STANAG 3756 标准的储罐单元适配器。该全新储罐单元将取代现有 TODO-MATIC 系列产品，在可维护性、压降及设计方面为客户创造更多附加价值。

TODO II 储罐单元核心优势

• 降低压降：通过重力排放 500 升液体的时间缩短高达 32%

• 缩短维护时间：以维护便利性为设计核心，减少系统停机时长

• 设计模块化：不同材质的产品设计统一，组装与维护无需更换不同组件

• 减轻重量：重量减轻高达 33%

• 符合 TPED 标准：认证升级，使用更安心

• 智能零件编号：便于快速了解产品特性 -

二、产品新特性

1. 缩短维护时间

全新 TODO II 储罐单元旨在缩短单元的安装与拆卸时间。内部组件可整体拆卸，更换 O 型圈后，通过以下三个简单步骤即可重新组装：

1. 压缩活塞并在轴上插入 3D 打印固定夹

2. 拆卸内部组件并更换 O 型圈

3. 将内部组件装回本体并安装新锁环 -

2. 减轻重量

在保持产品高品质及 5:1 安全系数的前提下，重量减轻高达 33%—— 即未通过削减壁厚来实现减重目标 。

3. 降低压降

全新 TODO II 储罐单元通过以下设计***提升流量，从而降低压降：

• 活塞设计减少流动湍流

• 组件设计采用计算机模拟流场分析

• 通过物理测试优化流量，实现性能

4. 认证升级 —— 符合 TPED（可运输压力设备指令）

我们不仅延续了 TODO-MATIC 系列产品的 PED（压力设备指令）高标准认证，还新增了 TPED 认证至批准认证清单。全新 TODO II 储罐单元标签上将标注 Π 标识，代表符合该标准 。

三、产品功能

TODO II 储罐单元核心优势

• 干式断开（DRY-BREAK）接头：断开时几乎无泄漏

• 符合 STANAG 3756 标准：可与其他品牌产品交叉兼容

• 连接快捷简便：推入并旋转即可启动输送，相比其他需更多人工操作的接头，大幅节省时间

• 久经考验的可靠品牌：TODO是全球最知名的干式断开（DRY-BREAK）接头品牌

• 安全系数：5:1

• 带压状态下无密封泄漏




工作原理

储罐单元的工作原理保持不变，通常处于关闭状态，与 TODO-MATIC 软管单元（或接头）连接后激活：先旋转 15° 将软管单元锁定至储罐单元，再旋转 90° 完成连接，即可实现介质输送（对应状态：储罐单元 - 关闭状态；软管单元 - 关闭状态；软管单元 - 开启状态；储罐单元 - 开启状态）。

四、技术参数

1. 流量数据

下表为重力排放测试的实际结果，对比了两种组合的排放时间（单位：分钟）：

• 组合 1：TODOII 储罐单元 + TODO-MATIC软管单元

• 组合 2：TODO-MATIC 储罐单元 + TODO-MATIC 软管单元

测试分别记录了 “1000 升至 500 升” 和 “1000 升完全排放” 的时间 -。

表 1：重力排放测试时间结果表

表 2：TODOII 与 TODO-MATIC储罐单元的时间缩短量

2. 重量与尺寸数据

表 3：TODO II 与 TODO-MATIC 的重量及尺寸差异表

3. 认证与标准

TODO II 储罐单元符合并遵循以下标准：

• 2014/68/EU—— 压力设备指令（PED）

• 2010/35/EU—— 可运输压力设备指令（TPED）

• 2014/34/EU——ATEX（爆炸性环境指令）




品牌介绍
以下是 TODO 品牌产品及型号的整理归纳，聚焦功能与应用，用于推广参考：

一、流体传输核心产品

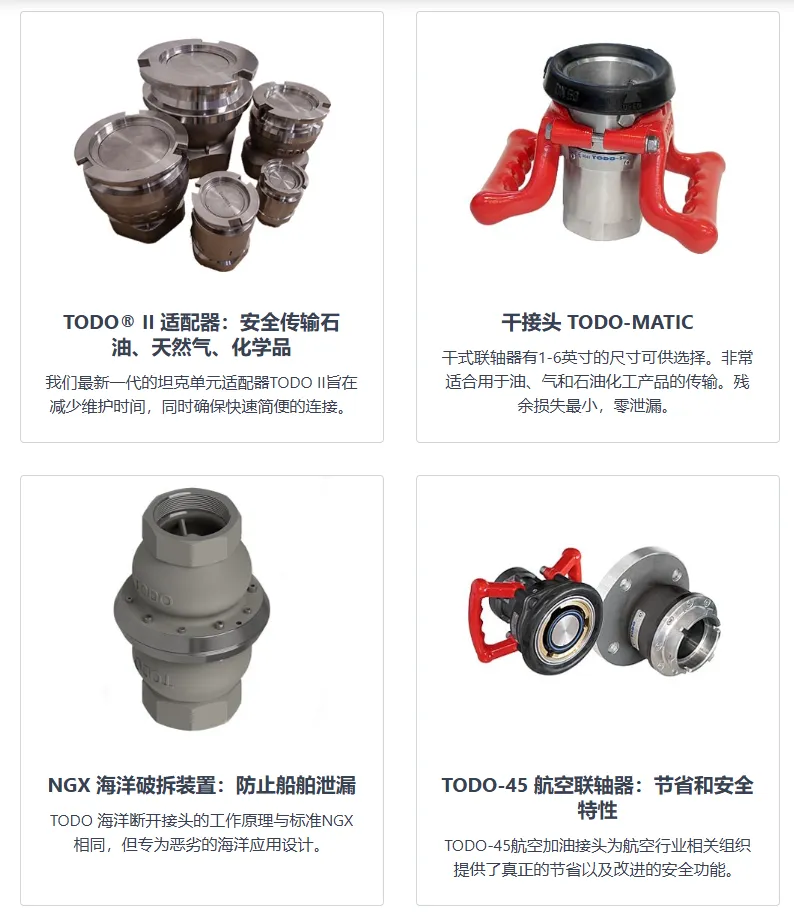

1. TODO II 适配器

• 应用：石油、天然气、化学品安全传输

• 特点：缩短维护时间，支持快速便捷连接。

2. TODO-MATIC 干接头

• 规格：1~6 英寸可选

• 应用：油、气及石油化工产品传输

• 特点：残余损耗低，密封性能优异（接近零泄漏）。

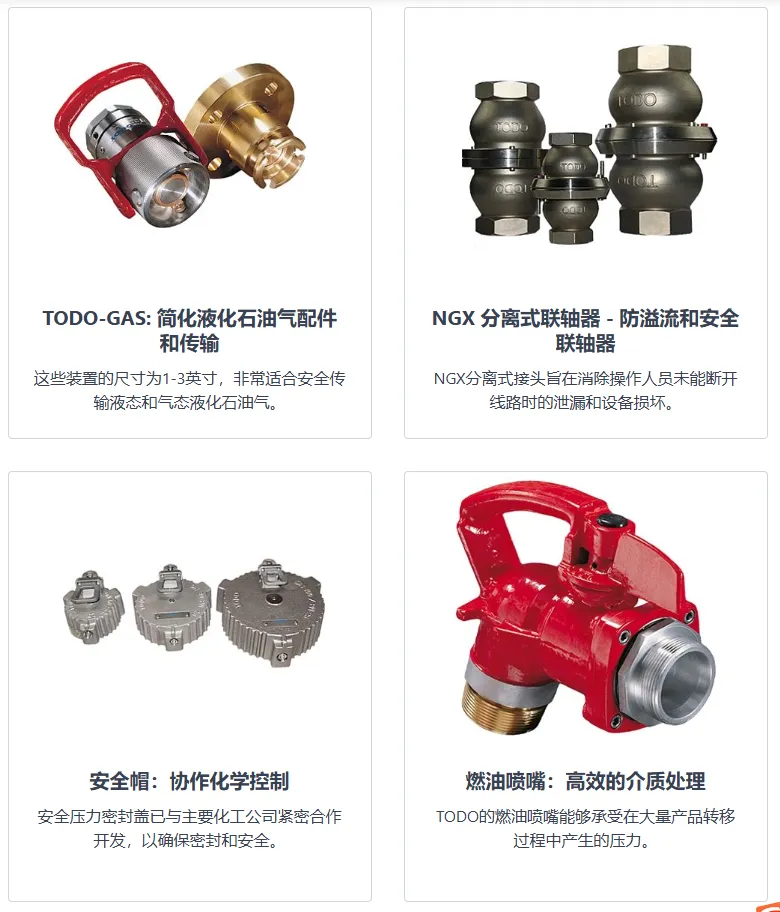

3. TODO-GAS 液化石油气配件

• 规格：1~3 英寸可选

• 应用：液态、气态液化石油气安全传输

• 特点：简化传输流程，适配安全输送需求。

二、安全防护类产品

1. NGX 分离式联轴器

• 功能：防溢流，避免设备损坏

• 特点：降低操作员未断线路时的泄漏风险。

2. NGX 海洋破拆装置

• 设计：基于标准 NGX 原理，适配恶劣海洋环境

• 功能：防止船舶泄漏。

3. 安全帽（安全压力密封盖）

• 合作：与主流化工企业联合开发

• 功能：保障化学介质密封安全。

三、行业专属产品

1. TODO-45 航空联轴器

• 应用：航空加油场景

• 特点：为航空领域提供成本优化与安全保障。

四、特殊功能产品

1. 燃油喷嘴

• 性能：耐受大量产品转移的压力，实现高效介质处理。

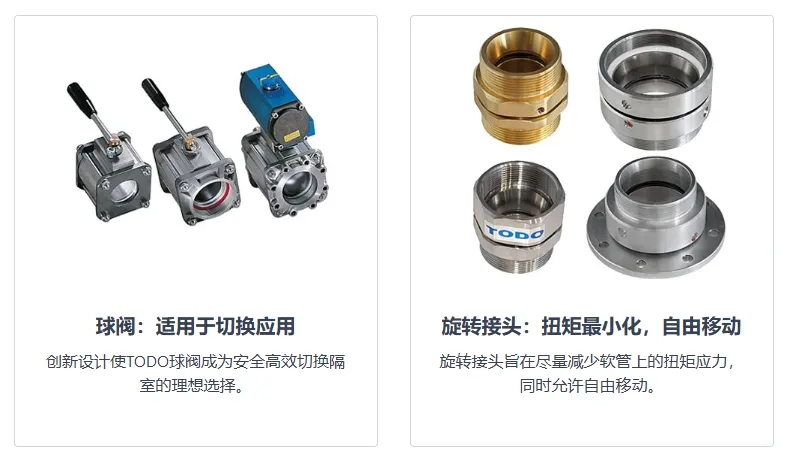

2. 球阀

• 应用：流体切换场景

• 特点：创新设计，适配安全高效的隔室切换需求。

3. 旋转接头

• 功能：减少软管扭矩应力，支持自由移动，实现 “扭矩最小化” 设计。
