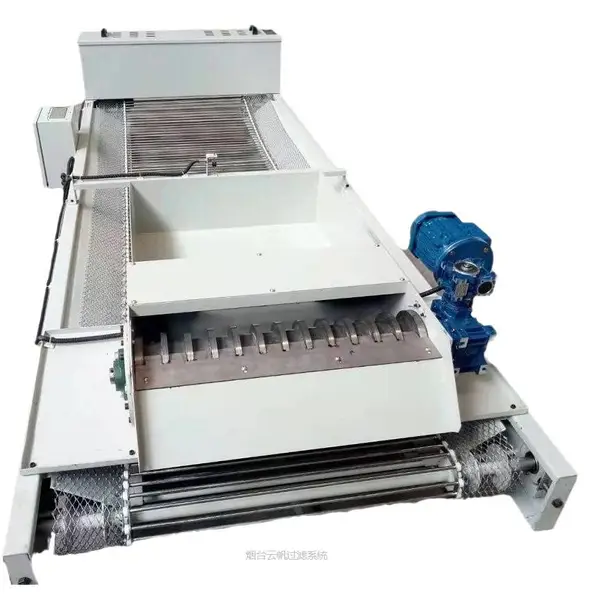

涂装线清洗液除渣过滤机

组成及功能

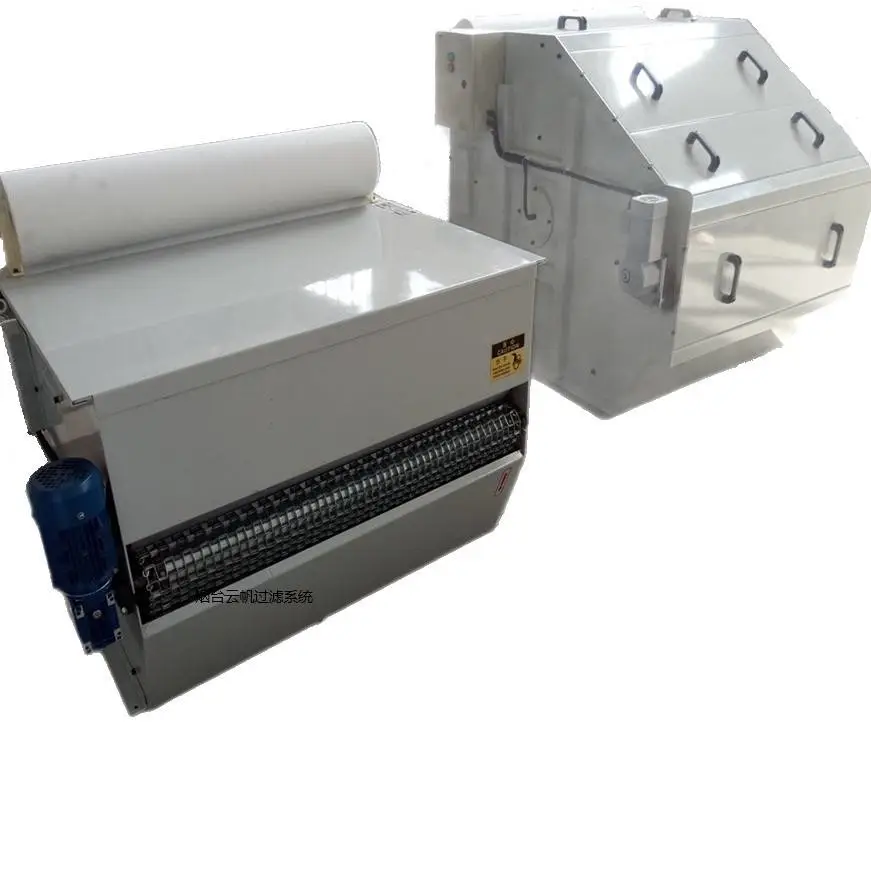

系统包括重力式纸带过滤机一台，磁分离器一台，电控操作装置一套。

要求结构紧凑、运行可靠、操作简便，能实现无人值守。

电控操作系统具有自动和手动控制功能。通过滤布上方液位开关来控制网带及滤布的移动，并能根据水箱内液位高低控制提升泵起停。当系统处于手动工作状态时，主要用于调试、维护和保养。

过滤机水槽尺寸范围1600*6500*460，槽内设可设增氧装置，槽底部设排污口。

配有污液分流槽和流量调节装置，水流平稳无冲击。

网带及传动机构结实耐用，运行平稳无卡滞，链条增加网带，防止滤纸下陷.排渣口网带及滤布分离方便不会造成卷布现象，其它关键受力部位要求为滚动摩擦。

减速器设电气保护装置，超负荷自动停止运行。

主要技术参数

过滤介质：清洗液

流量：60m3/h（1000L/min）

过滤方式：重力式纸带过滤+磁性分离装置

过滤精度25μm

涂装线清洗液除渣过滤机具体配置：

纸带过滤机设计通过流量60吨/小时（1000L/min），液箱容积4m?。

配备污物箱1台。过滤后净液可采用水泵抽吸或由出口自然流入清洗槽.

配备缺纸报警系统并配有报警灯，外观喷涂绿色油漆。

行程开关布线可走支撑架，外部接线用线卡固定。

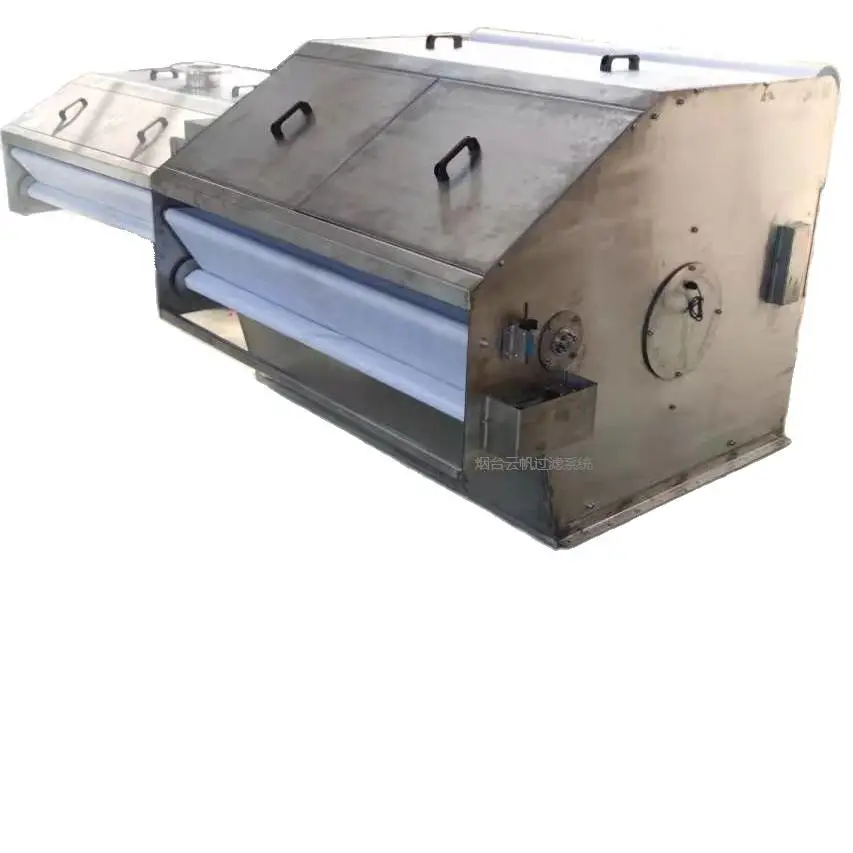

磁性分离器入水口可采用法兰联结,一般建议入口越长越宽为好,如此可减缓水的流速,利于铁粉的吸附.

磁性分离器减速电机功率400瓦,纸带过滤机减速电机功率750瓦
