应用：

低功耗设备

服务

制造工程测试

研究与开发

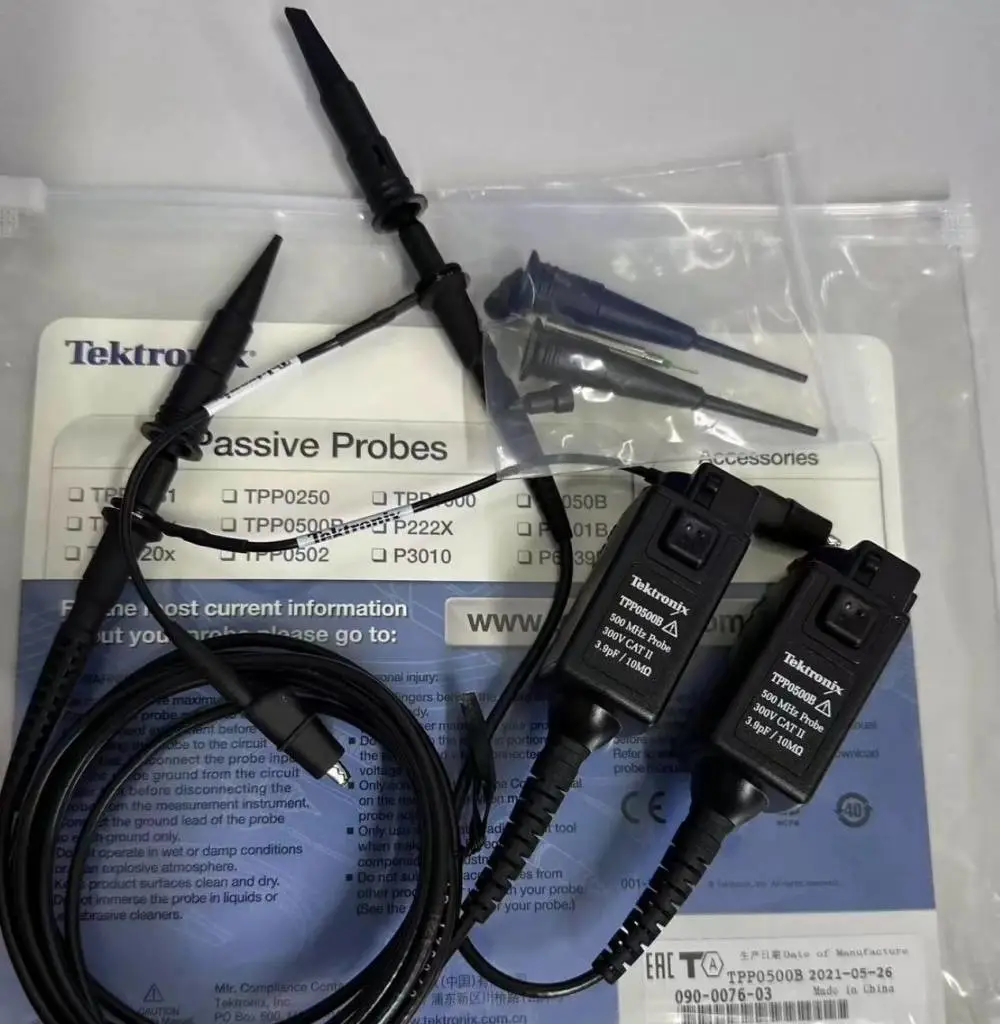

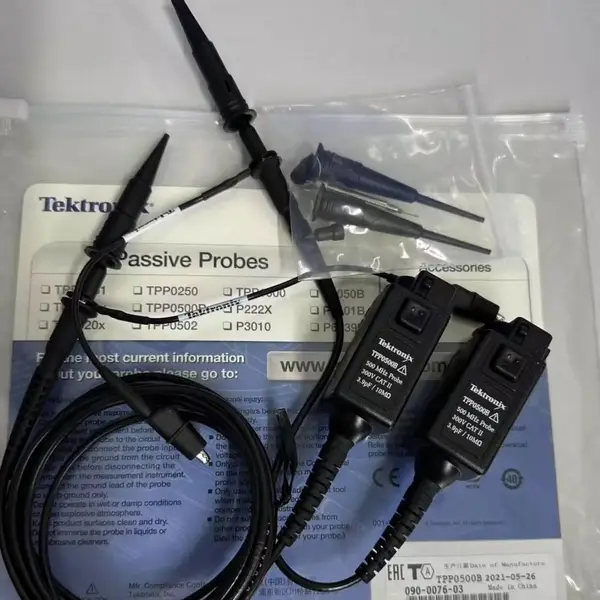

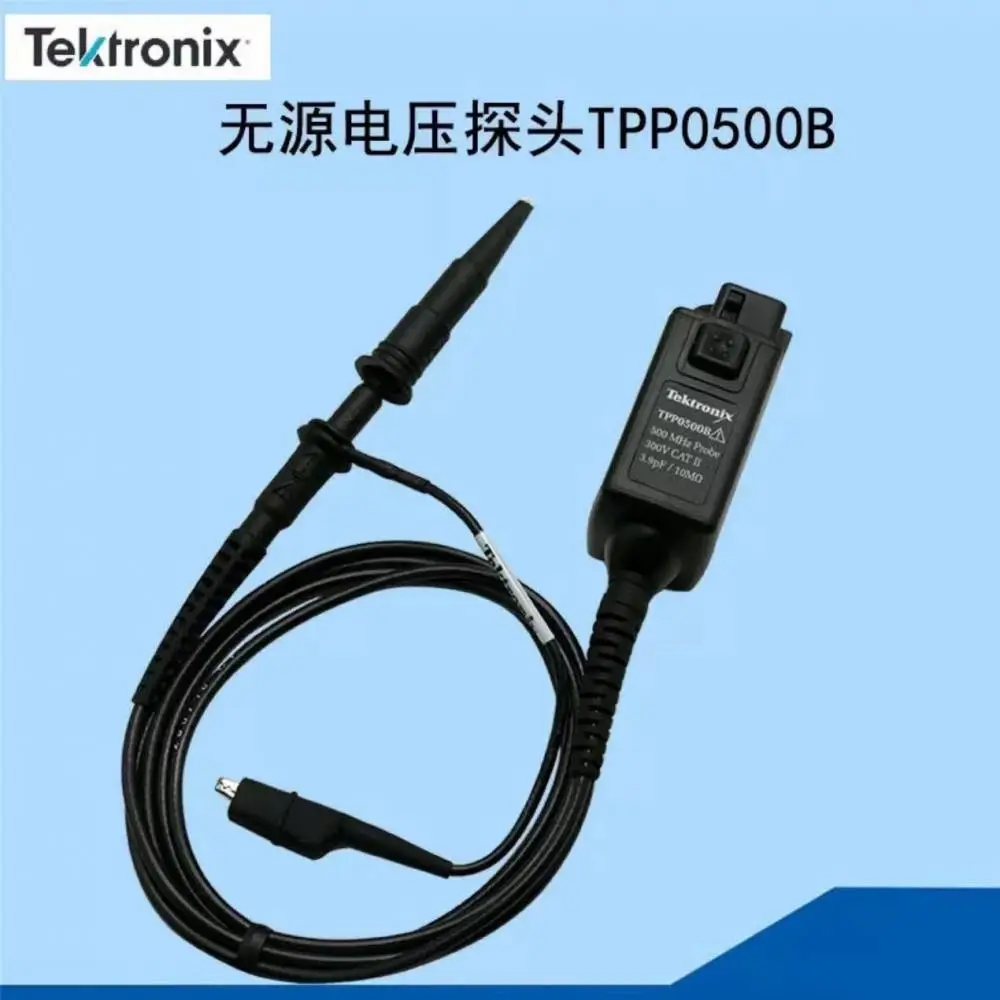

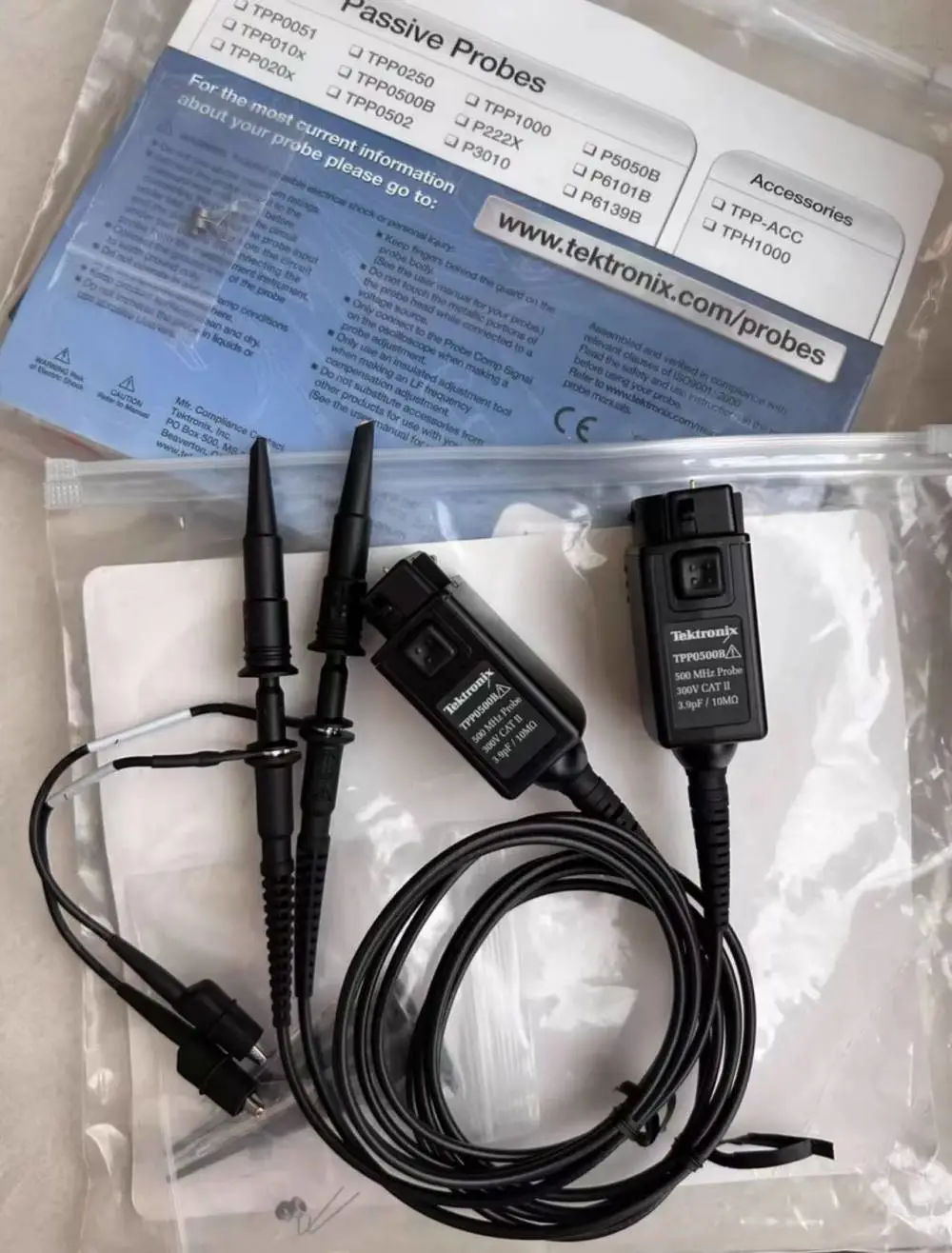

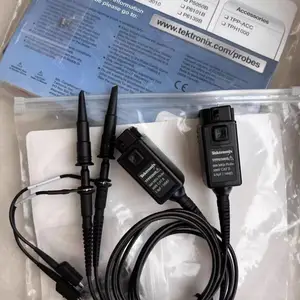

Tektronix TPP0500B 无源电压探头是 Tektronix 的一款高带宽通用探头，它提供了该产品类别以前未实现的突破性规格。该探头设计用于泰克 MDO3000、MDO4000B、MSO/DPO4000B 和 MSO/DPO5000B 系列示波器，提供高达 500 MHz 的模拟带宽和小于 3.9 pF 的电容负载。

500 兆赫带宽

<4 pF 输入电容

10X 和 2X 衰减系数

300 V CAT II 输入电压

用于探测小几何电路元件的紧凑型探头

小型探头主体，可增强对被测设备的可见性

用于安全被测设备连接的刚性***

可更换探针盒

用于多功能连接的大型附件集

TPP1000、TPP0500B、TPP0502 和 TPP0250 型号是泰克推出的高带宽通用探头，提供了这一产品系列之前从未使用的突破性技术规格。这些型号的探头专门针对泰克 MDO3000、MDO4000、MSO/DPO5000 和 5 系列 MSO 系列示波器而设计，能够提供高达 1 GHz 的模拟带宽，容性负载低于 3.9 pF。

主要性能指标
1 GHz、500 MHz 和 250 MHz 探头带宽型号

<4 pF 输入电容

10X 和 2X 衰减系数

300 V CAT II 输入电压

适用于 MDO3000、MDO4000、MSO/DPO5000 和 5 系列 MSO 系列示波器

主要特点
紧凑型探头头部，适合探测小型几何电路元件

探头主体较小，更容易观察待测设备

刚性端部，***了待测设备的连接性

小型 MMCX 可更换端部套筒，用于建立安全的免手持连接（*** TPP1000）

0.1 英寸（2.54 毫米）和 0.062 英寸（1.57 毫米）方针适配器连接到 MMCX 端部套筒，可轻松建立与方针头以及 0402 组件之间的免手持连接（*** TPP1000）

可更换的探头端部套筒

较大附件套件，具有多种连接能力

连接能力
集成的示波器和探头测量系统提供智能通信，可自动缩放和调整示波器显示屏上的单位，以与探头衰减匹配

内置交流补偿优化了整个频率范围的信号路径

应用
低功率设备

维修

生产工程测试

研发

准确的高速无源探测技术
这种极低的容性负载降低对电路的不利影响，能够允许***的接地引线。而且由于探头的带宽较宽，因此能够查看对于高速应用极为重要的信号高频分量。TPP1000、TPP0500B 和 TPP0250 无源电压探头具有所有通用探头的优势，比如高动态范围、柔性连接选项以及耐用的机械设计，同时提供有源探头的性能。

准确低压
TPP0502 提供行业带宽 (500 MHz) 和***衰减系数 (2X)，适于进行低压测量，比如波纹测量，这是对电源输出的常见测量。TPP0502 的低容性负载意味着还可以在此探头上应用长接地引线，同时对测量效果的影响最小，因而工程师可以更灵活地在设计周围移动，不必担心接地引线的长度问题
