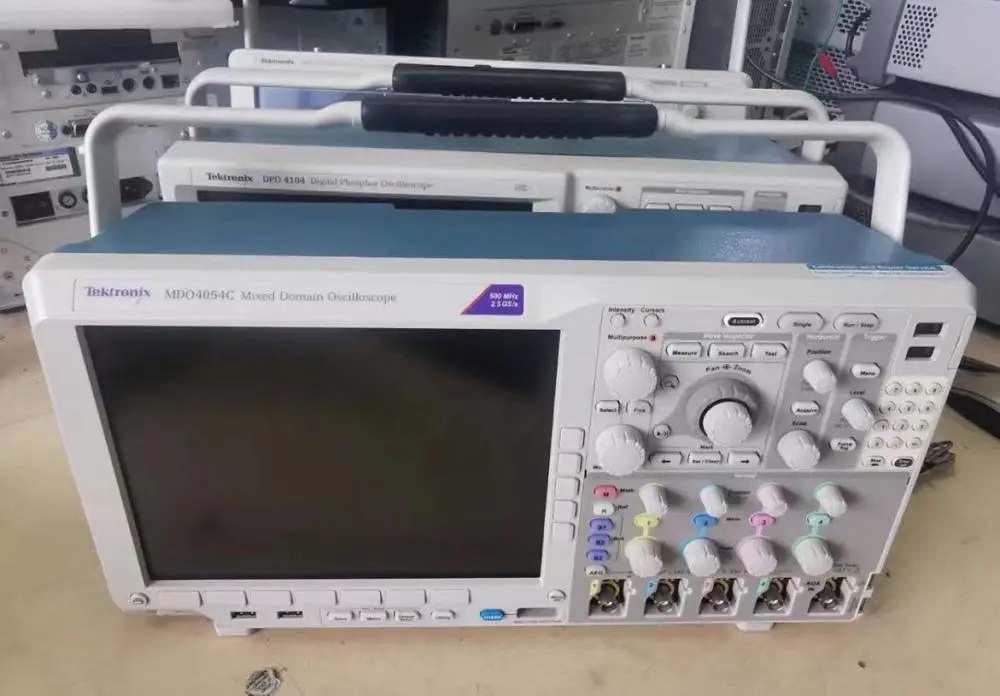

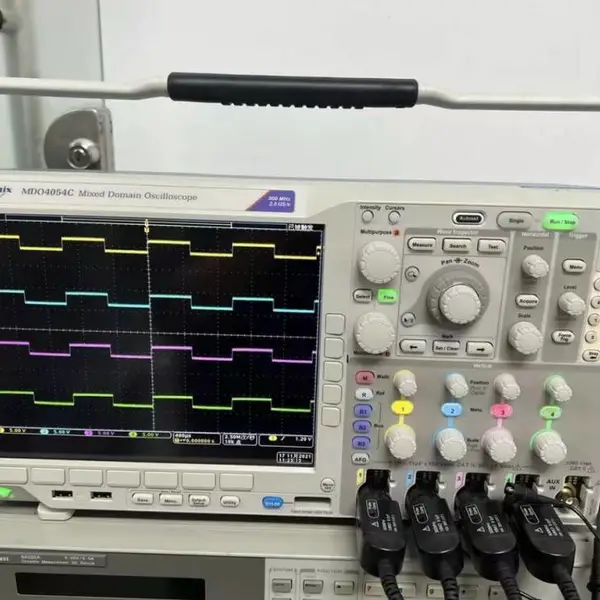

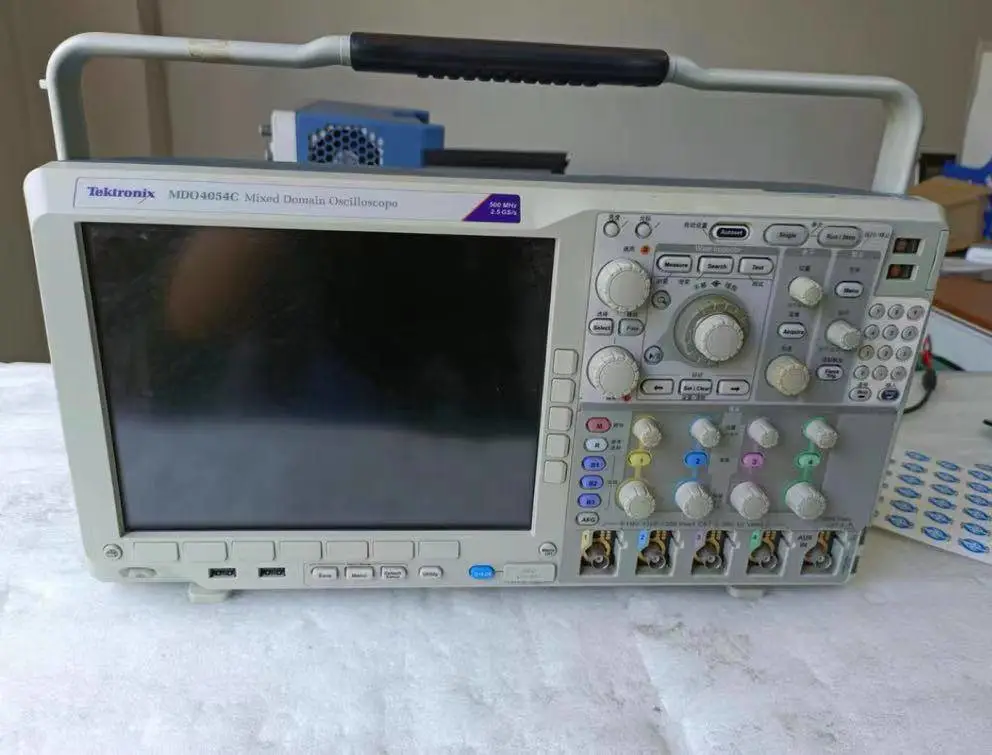

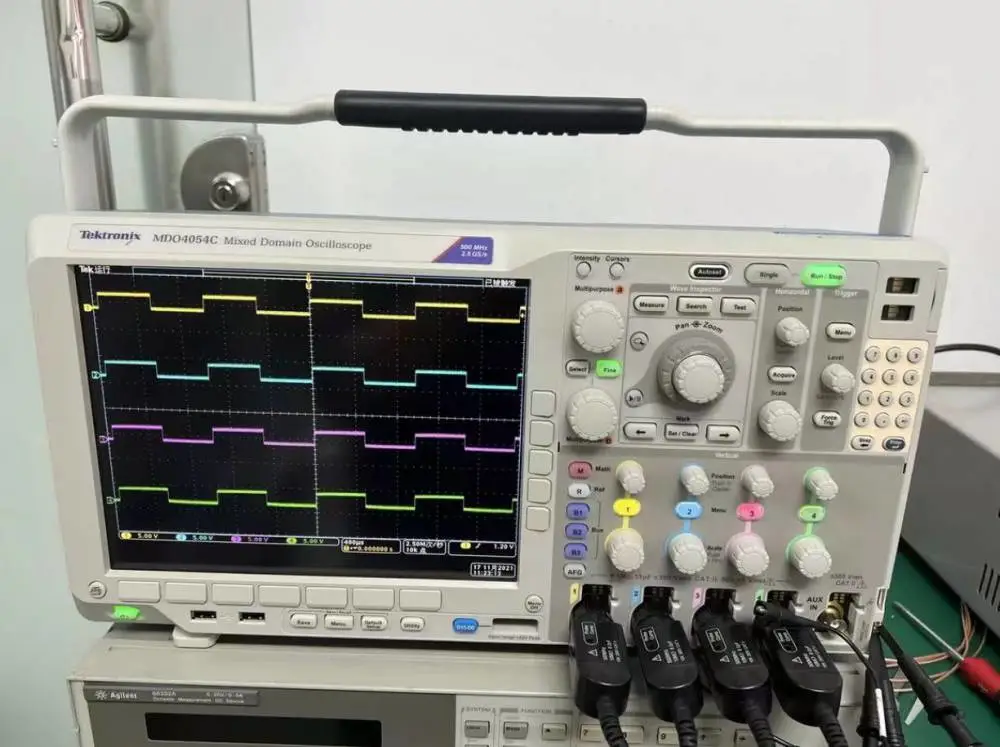

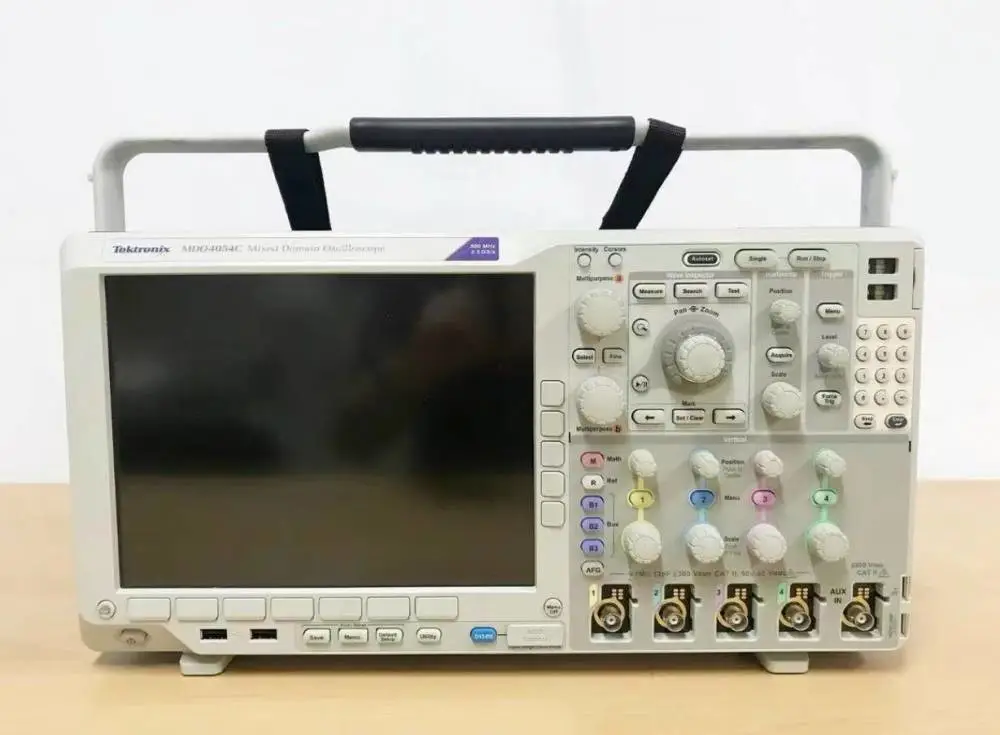

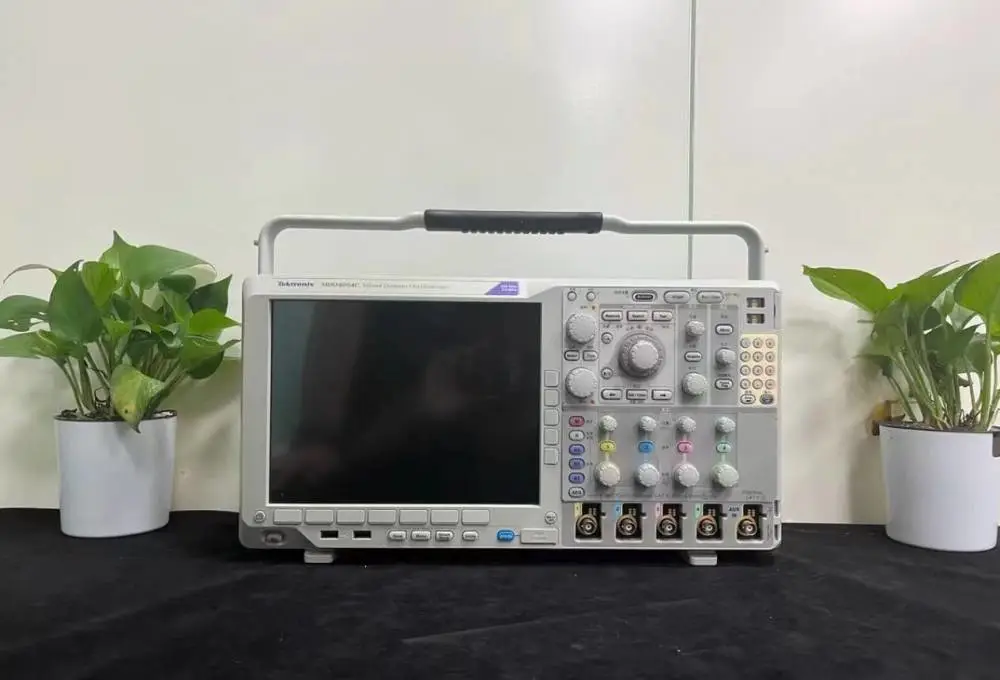

Tektronix泰克MDO4054C 混合域示波器
分　　类：通用电子测试 > 示波器 > 数字示波器
产品属性：主机
简　　述：
MDO4054C混合域示波器：500 MHz模拟带宽，2.5 GS/s采样率，20 M 点记录长度，4模拟通道；MDO4000C混合域示波器是一款功能强大的高性能六合一示波器。

MDO4054C混合域示波器：500 MHz模拟带宽，2.5 GS/s采样率，20 M 点记录长度，4模拟通道；

MDO4000C混合域示波器是一款功能强大的高性能六合一示波器

新款 MDO4000C 内置多达六种仪器，每种仪器均具备应对严苛挑战的***性能。每台示波器均提供强大的触发、搜索和分析功能，市场上仅这些示波器同时提供同步模拟、数字和 RF 信号分析功能，是在 IoT 及 EMI 故障排除中建立无线通信的理想选择。如果要获得更多功能，您只需添加选配的任意波形/函数发生器，即可轻松捕获、编辑和重播各种信号。

MDO4000C 型号可以全面定制及全面升级。您可以现在或在以后需要时添加各种仪器。

DO4054C泰克(tektronix)数字示波器的产品描述：

MDO4054C的核心是一台世界*的示波器，它提供了多种***工具，加快了调试的每一个阶段：迅速发现异常信号，捕获异常信号，搜索波形记录，找到关心的事件，分析事件特点及被测器件特点。
数字荧光技术，采用FastAcq高速波形捕获
如果想调试设计问题，首先必须知道存在问题。每个设计工程师都要用大量的时间查找电路中的问题.

MDO4054C的核心是一台世界*的示波器，它提供了多种***工具，加快了调试的每一个阶段：迅速发现异常信号，捕获异常信号，搜索波形记录，找到关心的事件，分析事件特点及被测器件特点。

数字荧光技术，采用FastAcq高速波形捕获

如果想调试设计问题，首先必须知道存在问题。每个设计工程师都要用大量的时间查找电路中的问题，如果没有合适的调试工具，这项任务耗时长、非常麻烦。

数字荧光技术及FastAcq让您更深入地了解器件的实际运行状况。 由于其快速波形捕获速率（>340,000 wfms/s），您可以以很高的概率迅速查看数字系统中常见的偶发问题：如欠幅脉冲、毛刺、定时问题、等等。

为进一步加强查看偶发事件的能力，可以使用辉度等级指明偶发瞬态事件相对于正常信号特点发生的频次。FastAcq 采集模式下提供了 4 个波形调色板。

色温调色板使用颜色等级指明发生频率：暖色如红色/黄色表示经常发生的事件，冷色如蓝色/绿色表示很少发生的事件。
频谱调色板使用颜色等级指明发生频率，冷色如蓝色表示经常发生的事件，暖色如红色表示很少发生的事件。
普通调色板使用默认的通道颜色（如黄色用于通道 1）和灰度级指明发生频率，其中经常发生的事件用亮色表示。
倒置调色板使用默认的通道颜色和灰阶指明发生频率，其中很少发生的事件用亮色表示。
这些调色板迅速突出显示测量期间发生频次较高的事件，或在测量偶发异常事件中突出显示发生频次较低的事件。

***余辉或可变余辉选项决定波形在显示屏上停留的时间，帮助您确定异常事件发生频次。

数字荧光技术实现高于 340,000 wfm/s 的波形捕获速率和实时辉度等级。

触发

发现电路问题只是*步，然后，您必须捕获关心的事件，以确定根本原因。 为此，MDO4000C包含超过125种触发组合，提供了一套完整的触发功能，包括欠幅脉冲触发、逻辑触发、脉宽触发/毛刺触发、建立时间和保持时间违规触发、串行包触发和并行数据触发，帮助您迅速定位关心的事件。 由于高达20 M记录长度，您可以在一个采集中捕获许多关心的事件，甚至数千个串行包，进一步进行分析，同时保持高分辨率，放大精细的信号细节，记录可靠的测量数据。
