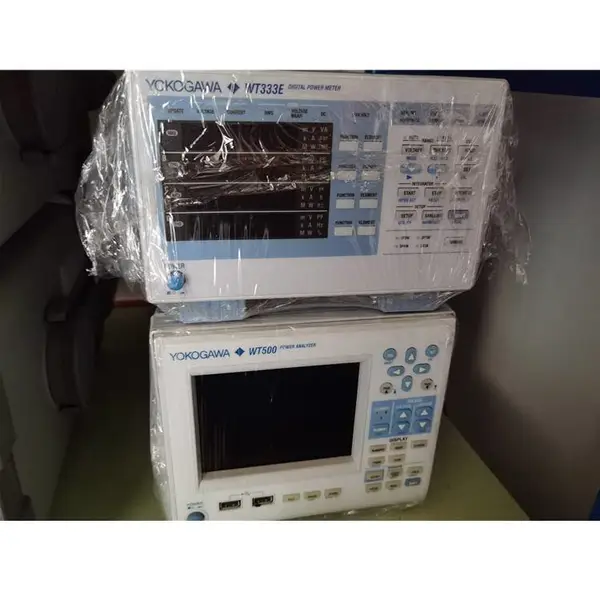

• 产品类型： 数字功率分析仪

• 基本功率精度： ±0.1% of reading (rdg) ±0.05% of range (f.s.)

• 带宽： DC, 0.1 Hz ~ 100 kHz

• 输入通道： 1 个功率单元（可测量 1 个三相系统或 3 个单相系统）

• 电流输入： 2 种方式：直接输入（5/30 A）和外部传感器输入

• 电压输入： 2 种方式：直接输入（15/30/150/300/600 V）和外部传感器输入

• 主要测量参数： 电压 (U)、电流 (I)、功率 (P)、功率因数 (λ)、频率 (F)、谐波 (达 500 次) 等

详细技术参数

1. 输入单元

• 电压输入：

• 量程： 15 V, 30 V, 150 V, 300 V, 600 V (共5档)

• 输入电压： 峰值 ±1050 V (600 V量程时)，CAT II 600 V

• 输入阻抗： 约 2 MΩ (所有量程)

• 电流输入 (直接输入)：

• 量程： 5 A 和 30 A (共2档)

• 输入电流： 峰值 ±50 A (30 A量程时)，连续 RMS 值 30 A

• 输入阻抗： 约 0.01 Ω (5 A量程)，约 0.002 Ω (30 A量程)

• 外部传感器输入：

• 支持类型： 电流传感器 (如 CT, CTL, Clamp-on Probes)、电压传感器、功率传感器（需搭配传感器单元）

• 输入范围： ±10 V DC/峰值 AC

2. 测量性能

• 基本精度 (在 45 Hz ~ 66 Hz, 23°C ±5°C 条件下):

• 电压/电流： ±0.1% rdg ±0.05% f.s.

• 功率： ±0.1% rdg ±0.05% f.s.

• 频率特性：

• 幅度精度： ±0.3% rdg ±0.1% f.s. (DC, 0.5 Hz ~ 100 kHz)

• 相位误差： ±0.3° (45 Hz ~ 5 kHz)，是进行高精度变频器、电机效率测量的关键优势。

• 积分功能： 可对有功功率、无功功率、视在功率进行积分，测量电能 (Wh, varh, VAh)，精度为 ±0.1% rdg ±0.05% f.s.

3. 谐波测量

• 符合标准： IEC 61000-4-7 Class 1

• 分析范围： 可达 500 次谐波

• 采样率：  500 kS/s (每通道)

• 窗口： 矩形窗 / 汉宁窗 (可选)

4. 显示与运算功能

• 显示： 高分辨率彩色 TFT LCD 屏幕

• 显示模式： 数字、矢量图、波形图、谐波条形图、趋势图等

• 数学运算通道 (MATH)： 提供 4 个自定义计算通道，可进行公式编辑（如 A+B, A/B, ΣP 等），用于计算效率、损耗等衍生参数。

• 电机评价功能 (选项)： 可计算转矩、转速、机械功率等，专为电机测试设计。

5. 数据接口与存储

• 数据存储： 内部闪存，可保存设置和测量数据（CSV格式）

• 接口： USB device (连接PC), USB host (连接U盘), LAN (以太网), GP-IB (可选)

• PC软件： 可使用横河官方软件 WTViewerEfree 进行远程控制和数据分析。

6. 一般规格

• 电源： 100 ~ 240 V AC, 50/60 Hz

• 功耗： 约 55 VA

• 尺寸 (W x H x D)： 210 mm × 132 mm × 345 mm

• 重量： 约 4.5 kg

•
