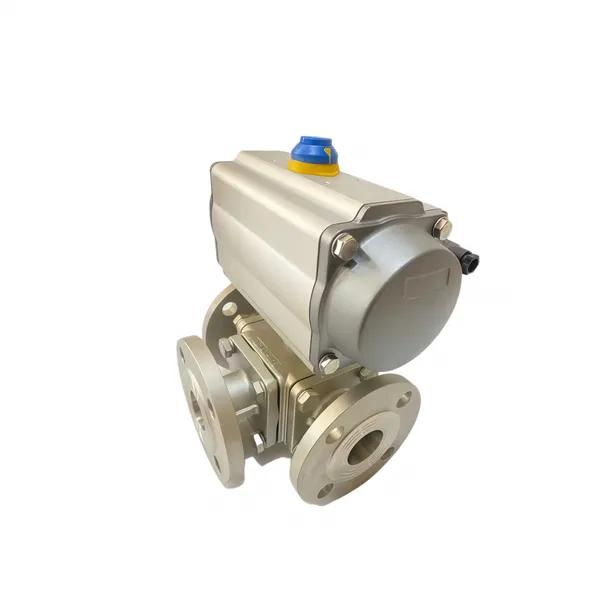

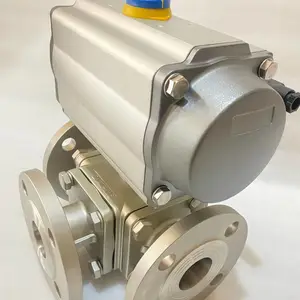

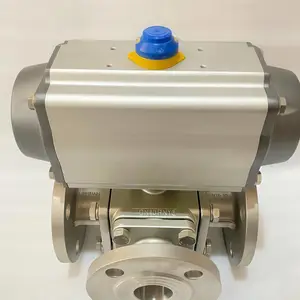

气动三通球阀Q645F产品介绍

气动三通球阀Q645F是一种用于管道介质换向、合流及分流的控制设备，由T型或L型三通球阀与气动执行器组合而成，通过压缩空气驱动球体旋转实现流道切换。其核心结构特点包括：

分流与合流功能：L型结构可切换两条垂直通道的介质流向，实现分配作用；T型结构可连通三条通道或关闭任意一条，满足分流、合流需求。

多样化连接方式：支持法兰连接（适用于大管径）和内螺纹连接（小管路经济选型）。

密封与材质：采用四氟乙烯软密封实现无泄漏，阀体材质可选铸钢或不锈钢，耐受温度范围-29~300℃（PTFE密封）或更高（PPL密封）。

气动三通球阀Q645F的工作原理与控制方式

驱动与动作机制

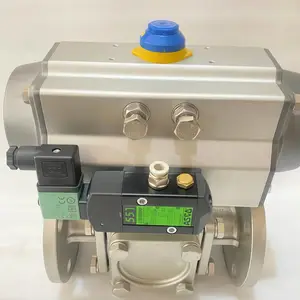

气动执行器：通过0.4~0.7MPa压缩空气驱动，单作用执行器（配二位三通电磁阀）失气时自动复位，双作用执行器（二位五通电磁阀）失气时保持原位。

旋转角度控制：L型球阀旋转90°完成流向切换，T型球阀需180°旋转实现多通道组合控制。

气动三通球阀Q645F安装要点

安装前准备

预留操作空间：需确保阀柄旋转范围内无障碍物，避免影响阀门开关操作。

检查阀门状态：确认阀门型号（如L型或T型）与安装需求匹配，L型用于两通道切换，T型可实现合流/分流功能。

连接方式适配：根据工况选择法兰或内螺纹连接，法兰连接需符合JB/T79或ASME/ANSIB165标准。

安装规范

流向与定位：L型球阀仅连通相互垂直的两通道，T型可灵活切换三通道组合；安装时任意通口可作为入口，但需确保流向与阀体标识一致。

直立安装要求：带传动机构的球阀必须直立安装，防止执行器受力不均影响寿命。

密封与泄漏检查：软密封采用PTFE材质，安装后需通过0.4-0.7MPa气源测试无泄漏。

气动三通球阀Q645F维护注意事项

日常操作禁忌

禁止节流使用：该阀门为开关型设备，用作节流会导致密封面磨损，降低使用寿命。

压力与温度控制：介质温度需符合密封材料耐受范围（PTFE：-29~+178℃，PPL：-29~+300℃），超温可能引发阀体变形。

气动三通球阀Q645F的安装与维护要点

安装灵活性：任意通口可作为入口，建议在阀体两端加装支撑以避免管道应力。

日常维护：定期检查气源压力（波动≤0.1MPa），每半年更换密封填料及执行器润滑油。

故障处理：若出现卡涩，需检查球体是否因介质杂质卡阻，或执行器气源压力不足。
