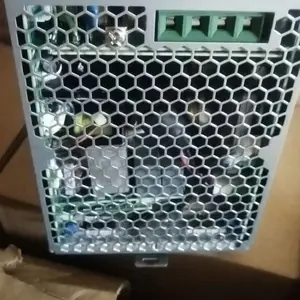

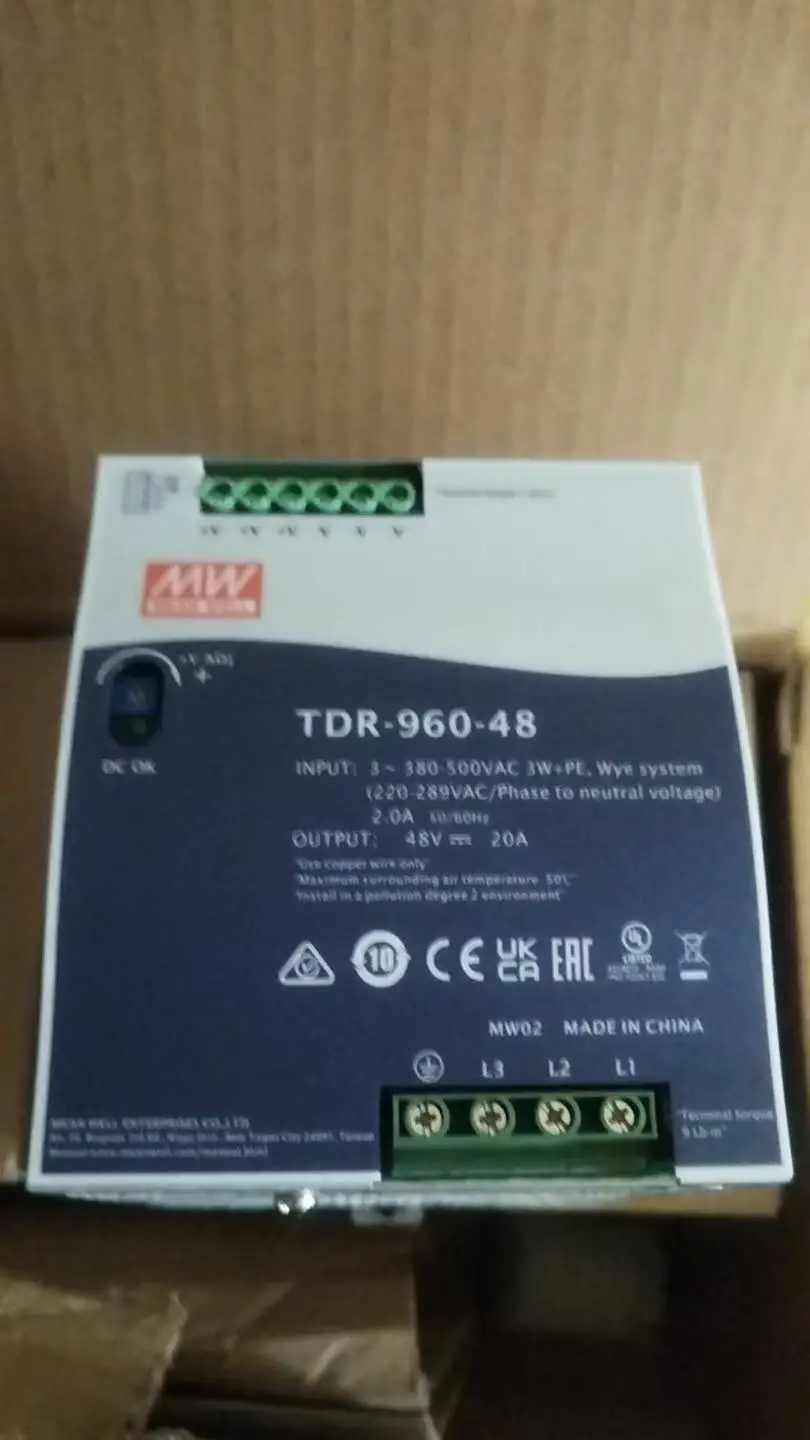

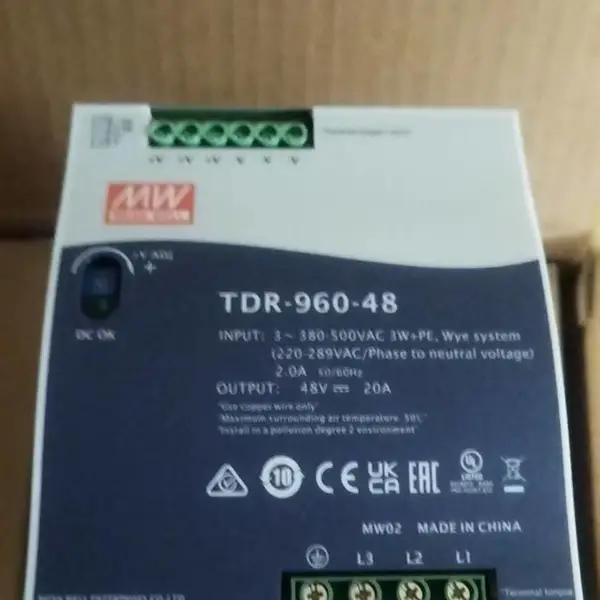

TDR-960-48是一款960W单输出工业用导轨型开关电源，以下是其详细说明：

产品基本信息

- 品牌：明纬（MEAN WELL）

- 型号：TDR-960-48

- 类型：AC/DC电源

- 尺寸：110×125.2×150mm（宽×高×深），宽度仅110mm，体积小巧，节省安装空间

- 重量：约2.47kg

- 安装方式：适用于TS-35/7.5或TS-35/15标准DIN导轨安装，方便快捷，利于设备的集成和维护

- 质保期限：3年

电气规格

输入参数

- 电压范围：三相340 - 550VAC（也可双相操作，但双相操作可能会有一定降载 ），还支持480 - 780VDC输入，适应多种工业场合的供电需求；相电压范围为220 - 289VAC

- 频率范围：47 - 63Hz

- 功率因数：满载时，PF≥0.88（400VAC输入） ，PF≥0.86（500VAC输入），具备主动式PFC（功率因数校正）功能，符合EN61000-3-2标准，能有效提高电能利用率，降低对电网的谐波污染

- 交流电流：典型值为2A（400VAC输入时） ，1.4A（500VAC输入时）

- 浪涌电流：冷启动时60A（400VAC）

- 漏电流：＜3.5mA/530VAC

输出参数

- 直流电压：额定输出电压48V，电压调整范围为48 - 55V

- 额定电流：20A，电流范围0 - 20A

- 额定功率：960W

- 纹波与噪声：250mVp-p（测试条件：使用一条1"双线，同时终端并联0.1uF和47uF的电容，在20MHz带宽下进行量测 ）

- 电压精度：±1.0%（包含设定误差、线性调整率和负载调整率 ）

- 线性调整率：±0.5%

- 负载调整率：±1.0%

- 启动、上升时间：1000ms，100ms/400VAC ；800ms，100ms/500VAC（满载时）

- 保持时间：12ms /400VAC ；14ms/500VAC（满载时）

保护功能

- 短路保护：当输出发生短路时，电源能够迅速响应，避免因短路导致的设备损坏或故障。

- 过负载保护：保护范围为额定输出功率的105 - 130% ，保护模式为恒流限制，持续3秒后关断输出，重新启动后恢复正常工作。

- 过电压保护：当输出电压达到56 - 65V时，关闭输出电压，重启后恢复，可防止因电压过高损坏后端负载设备。

- 过温度保护：当温度达到85°C ± 5°C时，关闭输出电压，当温度下降后可自动恢复，确保电源在安全的温度范围内工作，延长使用寿命。

功能特性

- 自然风冷：无风扇设计，依靠自然空气对流散热，减少了风扇故障点和维护成本，同时无风扇运转产生的噪音，适用于对噪音敏感的环境。

- 内置恒电流限制电路：可以在负载变化时稳定输出电流，保障设备的稳定运行。

- 并联功能：支持并联使用，通过并联最多可实现3840W（3+1）的功率输出，满足大功率应用场景的需求。

- 内建DC OK继电器触点：可以方便地与外部设备进行连接，用于指示电源的工作状态。当电源开启且DC输出正常时，触点关闭；当电源关断或DC输出出现故障时，触点打开，其触点值可承受30Vdc/1A、30Vac/0.***的阻性负载。

- ***满载老化：每一台电源在出厂前都经过***满载老化测试，确保产品的可靠性和稳定性。

安规与电磁兼容

- 安全规范：通过了UL508（工业控制设备）认证 ，EAC TP TC 004认证，IEC60950-1 CB认证等，符合相关安全标准要求。

- 耐压：输入-输出（I/P-O/P）为3KVAC，输入-接地（I/P-FG）为2KVAC ，输出-接地（O/P-FG）为0.5KVAC，输出-DC OK为0.5KVAC，具备良好的电气绝缘性能。

- 绝缘阻抗：I/P-O/P、I/P-FG、O/P-FG＞100MΩ/500VDC/ 25°C/70% RH。

- 电磁兼容发射：符合EN55032 (CISPR32)，EN61204-3 Class B，EN61000-3-2、-3，EAC TP TC 020等标准，减少对周围电子设备的电磁干扰。

- 电磁兼容抗扰度：符合EN61000系列等相关标准，具备较强的抗电磁干扰能力，在复杂电磁环境中也能稳定工作。

应用领域

由于其具备宽电压输入、高功率、多种保护功能以及良好的电磁兼容性等特点，适用于半导体制造设备、工厂自动化生产线、工业控制系统、数据中心设备、医疗设备等对电源稳定性和可靠性要求较高的工业场合。
