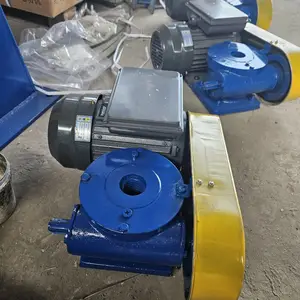

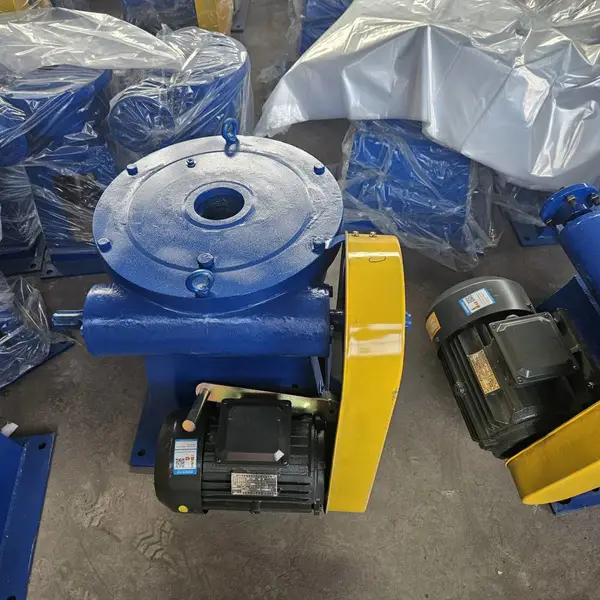

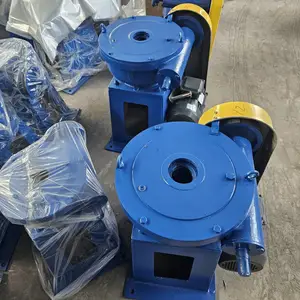

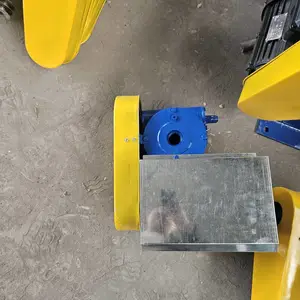

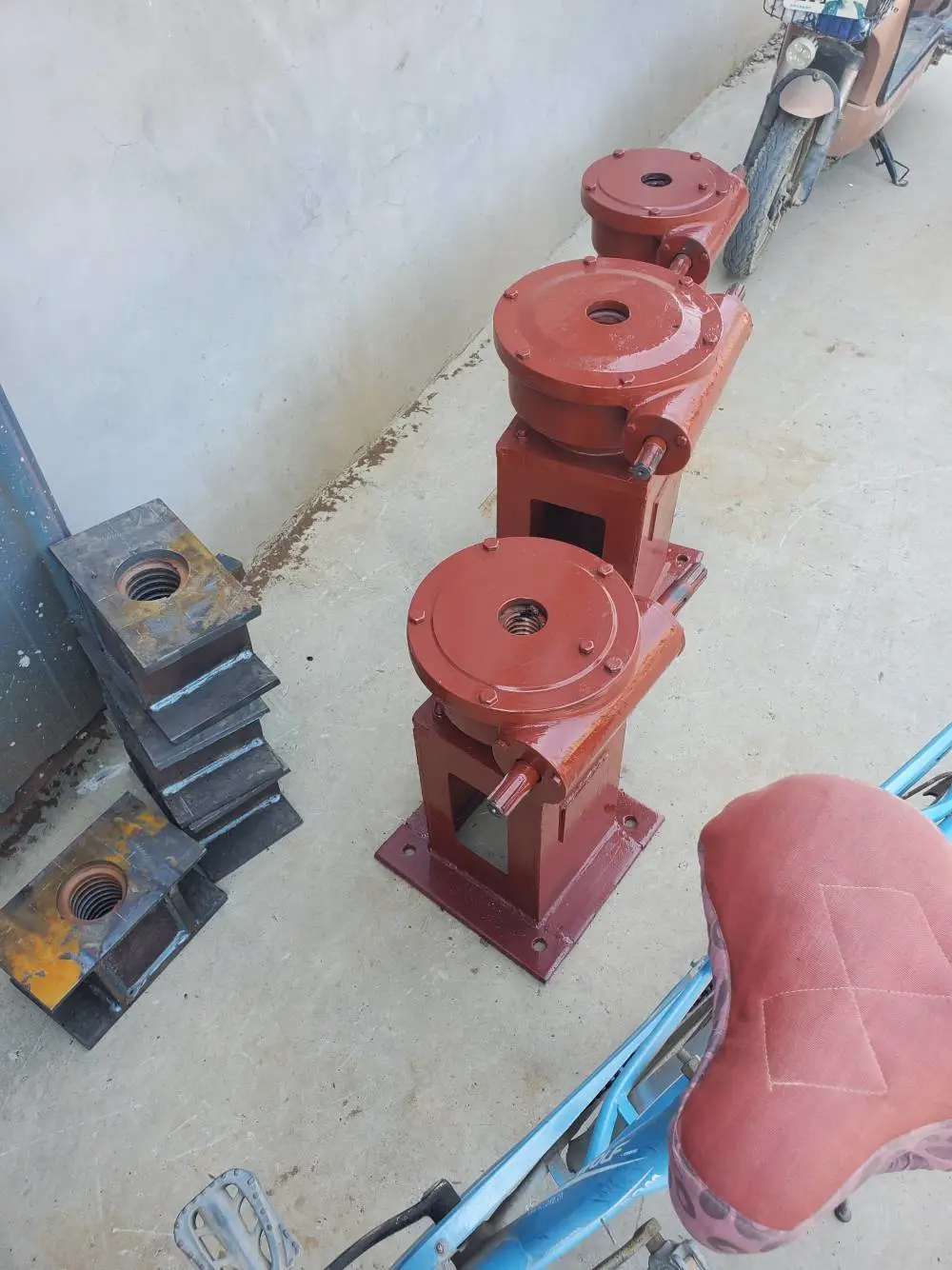

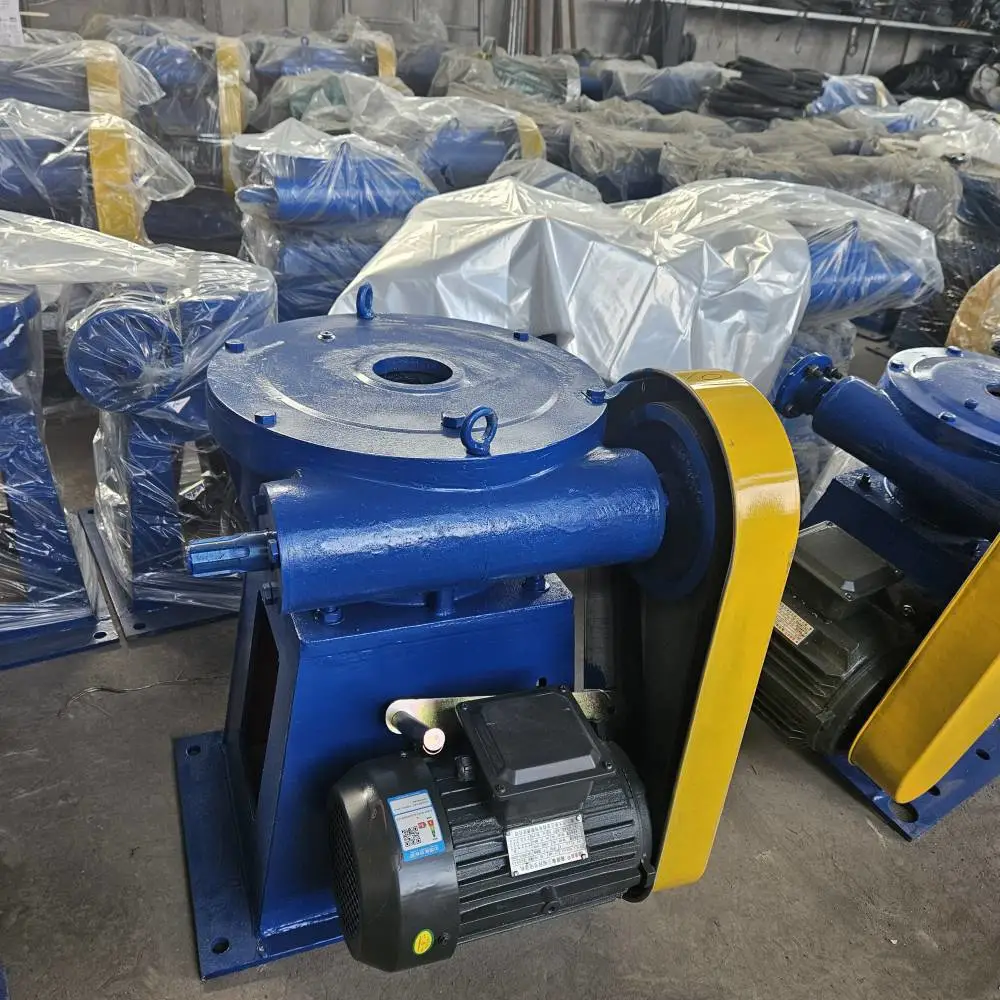

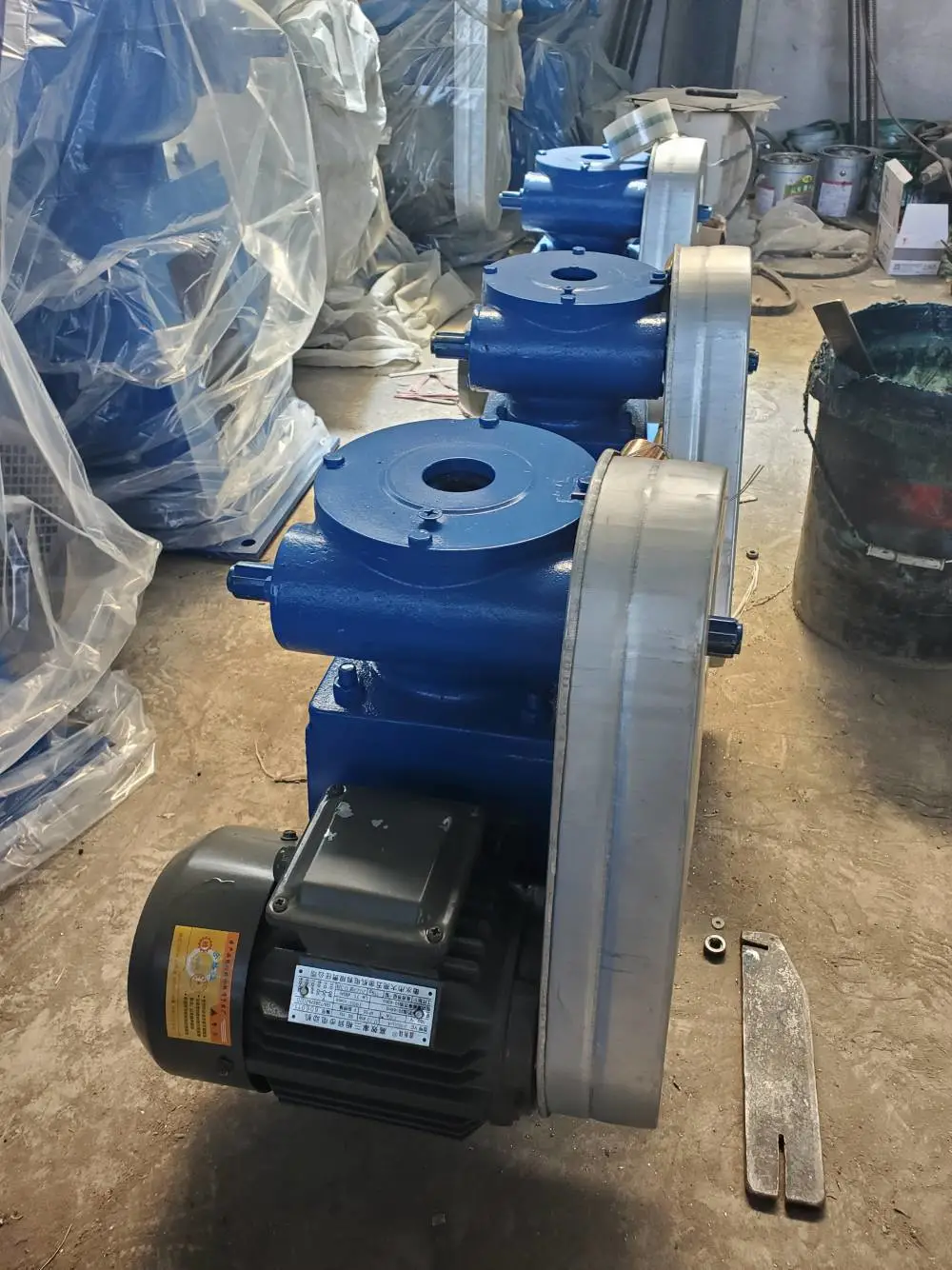

河道泵站 LQ型螺杆式手电两用启闭机 螺杆启闭机的安装调整及调试

1、用途

启闭机为手动螺杆式启闭机。它是中小型电站、水库和灌溉渠道启闭闸门,控制过水流量的专用设备之一。本机具有一定的启门高度和闭门力。采用了侧摇手把传动,具有运转平稳、噪声小、结构简单、易维护、操作方便等特点,是一种理想的水利启闭机械。

2、结构及工作原理

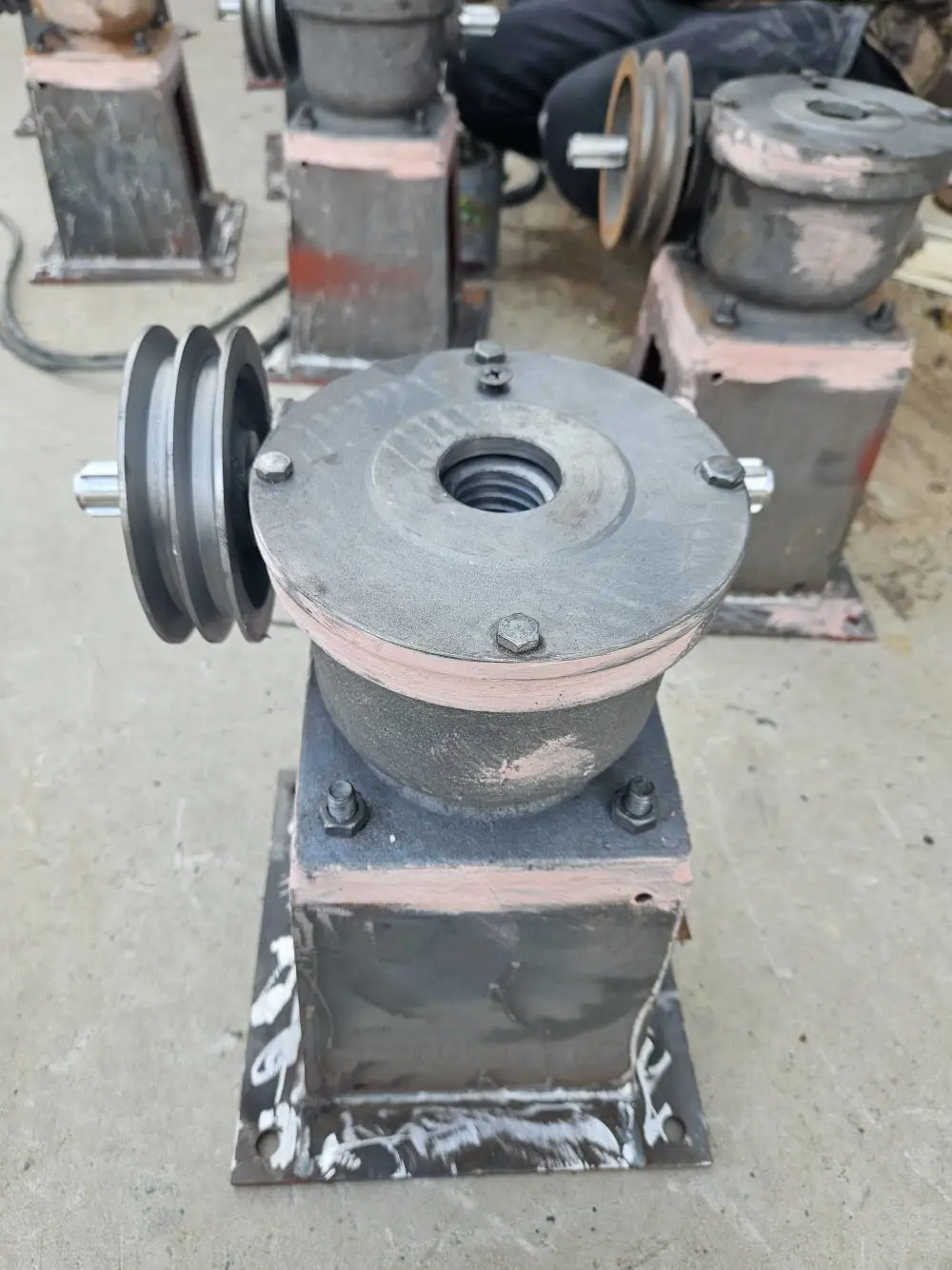

由侧摇手把、螺杆及承重螺母、机座、导管等部件组成     工作时通过摇动手把,直接传动到承重螺母,螺母转动带动螺杆作上下运动,随之被螺杆带动的闸门作升降运动,达到启闭闸门的目的。闸门启闭的高度位置由螺杆顶部的指示盘与螺杆导管上的标线来显示。

螺杆启闭机安装:

1、在安装螺杆启闭机时一定要保持底座基础布置平面水平180o;启闭机底座与基础布置平面的接触面积要达到***;螺杆轴线要垂直闸台上衡量的水平面;要与闸板吊耳孔文和垂直,避免螺杆倾斜,造成局部受力而损坏机件。 2、将手动螺杆启闭机置于安装位置。把一个限位盘套在螺杆上,将螺杆从横梁的下部旋入机器中,当螺杆从机器的上方露出后,再套上限位盘。螺杆的下方与闸门连接。 3、对于安装启闭机的基础必须稳固安全。机座和基础构件的混凝土,按图纸的规定浇筑,在混凝土强度未达到设计强度时,不准拆除和改变启闭机的临时支撑,更不得进行试调和试运转。 4、在安装时根据闸门起吊中心线,找正中心使纵横向中心线偏差不超过正负3mm,高程偏差不超过正负5mm。4.QL型手摇式(侧摇式)螺杆式启闭机,按规格可分为:0.5吨、1.0吨、2.0吨、3.0吨,广泛用于水利工程闸门的启闭,是农田灌溉、水产养殖、农业经济开发区、污水处理厂、水利发电站、水库(水闸、堤坝、隧道、管道)等进水、退水闸的配套机械,山区、平原有、无电地区均可使用。

5. 铸铁闸门,钢制闸门,圆闸门,拦污栅等产品。

手电两用螺杆式启闭机安全操作规程:

1、工程施工单位,要将手电两用启闭机应安装在平整坚实、视野良好的地基之上,机身和地锚必须牢固。要求启闭机与导向滑轮中心线应垂直对正,启闭机距离滑轮一般应不小于十五米。

2、在调装作业前,应检查钢丝绳、离合器、制动器、保险棘轮,传动滑轮等,确定***,方可操作。钢丝绳在卷筒上必须排列整齐,作业中需保留三圈。在作业时,不准有人跨越启闭机的钢丝绳经防止出现意外。

3、在吊运重物需在空中停留时,除使用制动器外,并应用棘轮保险卡牢。操作时,严禁擅自离开岗位。

4、工作中要听从指挥人员的信号,信号不明或可能引起事故时,应暂停操作,待弄清情况后方可继续操作启闭机。作业中突然停电,应立即拉开闸刀,并将运送物件放下。

手电两用螺杆式启闭机的载荷试验方法:

1、手电两用启闭机操作人员必须掌握启闭机的结构、性能与操作方法,并有一定的机械知识,以确保机器的正常运转。

2、操作前,对起闭机进行全面检查,个部位润滑情况是否良好,螺栓有无松动。启闭机

3、当启闭机运转时,操作人员不得离开现场,发现问题立即停机。

4、对机器进行维修时,必须清除载荷。

5、在使用时,需随时由注油孔注入润滑油,要经常保持足够的润滑油,螺杆要定期清除油垢,涂护新油,以防锈蚀。

手电两用螺杆式启闭机厂家承诺:

一、产品质量承诺:

1、产品的制造和检测均有质量记录和检测资料。

2、对产品性能的检测,我们诚请用户亲临对产品进行全过程、全性能检查,待产品被确认合格后再装箱发货。

二、产品价格承诺:

1、为了***产品的高可靠性和***性,系统的选材均选用国内或国际优质产品。

2、在同等竞争条件下,我公司在不以降低产品技术性能、更改产品部件为代价的基础上,真诚以优惠的价格提供给贵方。

三、交货期承诺: 产品交货期:尽量按用户要求,若有特殊要求,需提前完工的,我公司可特别组织生产、安装,力争满足用户需求。

四、售后服务承诺:

1、服务宗旨:快速、果断、准确、周到、***

2、服务目标:服务质量赢得用户满意

3、服务效率:保修期内或保修期外如设备出现故障,供方在接到通知后,维修人员在48小时内可达到现场并开始维修。

4、服务原则:产品保修期为二年,在保修期***方将免费维修和更换属质量原因造成的零部件损坏,保修期外零部件的损坏,提供的配件只收成本费,由需方人为因素造成的设备损坏,供方维修或提供的配件均按成本计价。

手电两用启闭机配件—螺杆:

启闭机螺杆也成启闭机丝杠,丝杠从材质可分为碳钢丝杠和不锈钢丝岗,耐腐蚀、硬度强、不变形、长时间使用不磨损。手动启闭机丝杠直径、螺距、转速之间的数据联系。

  手电两用螺杆启闭机的安装调整及调试:

     启闭机的安装质量影响使用效果与寿命,请用户一定要注意。工程整体质量(如:闸槽垂直度、闸门安装吊点位置等)对安装质量有直接影响,用户安装启闭机前仔细检查工程质量,确保无误后方可与启闭机连接试用。在正式运行前应注意如下事项:

一、清除表面污垢、灰尘,各润滑点加足润滑油脂;

二、安装时应***机器与闸门同心度,误差不能超过5mm;

三、机器装上,先行空载运行两个全程检查有无异常;

四、试车时先提升100mm,检查各部件有无变形,闸门在门槽中的滑动情况,确认无误后方可继续提升,每提升0.5m再检查一次。

  河道泵站QL型50T手电两用螺杆启闭机  扬禹 LQ-25T手摇式螺杆启闭机

手电两用螺杆式启闭机调试方法及注意事项:

    1、当启闭机在无荷载的情况下,***三相电流不平衡不超过正负10%,并测出电流值。

    2、对于上下限位的调节:当闸门处于全闭的状态时,将上限压紧上行程开关并固定在螺杆启闭机的螺杆上。当闸门处于全开时,将下限位盘压紧下行程开关并固定在螺杆上。

    3、对于启闭机的主令控制器调整,必须***闸门升降到上、下限位时的误差不超过1cm。

    4、安装后,一定要作试运行,一作无载荷试验,即让螺杆作两个行程,听其有无异常声响,检测安装是否符合技术要求。

手电两用启闭机 用于各类大型给排水、水利水电工程。用于控制各类大、中型铸铁闸门及钢制闸门的升降达到开启与关闭的目的。

 l、螺杆启闭机型号说明:等同采用水利标准统一标准型号标识(下同) 2、本系列螺杆启闭机未作特殊设计时,不能作斜吊运行。

 3、手电30KN以上的螺杆启闭机可增设行程限位装置,作极限运行保护。手动启闭机均设有限运盘,作为下降极限位置控制。

 4、闸门吊耳部分应根据螺杆启闭机螺杆外形设定。特殊情况定货前应声明。

 5、选用时应提前声明: a、螺杆启闭机螺杆总长,螺纹长度,吊点中心距(双吊点式) b、螺杆启闭机加长螺杆部分以及有无分段要求等 c、螺杆启闭机特殊电气控制要求 d、螺杆启闭机是否需增设螺杆保护装置,若有,提供相关图纸或位置布置图 e、其他特殊要求

6、螺杆启闭机基础布置图仅供水工建设时参考,如有特殊要求,本公司可以变更,地脚螺栓随机供应。

 7、螺杆启闭机润滑油由用户自备。

 8、选购件名录(另计价): a、螺杆启闭机螺杆保护装置;销轴 b、加长螺杆部分 c、 特殊电气控制要求

 d、基础部分更改 e、过载保护器 f、数显高度控制仪 g、其它有异于本公司产品系列的变更

9、螺杆启闭机产品主要技术参数以及特性值,以订货前公司给出值为准,如有变更,恕不另外通知。

 10、设备重量仅供需方设计时参考,不作为用户收货依据。 ,提高企业知名度,树立企业形象,我们本着“一切追求高质量,用户满意为宗旨”的精神,以“*惠的价格、最周到的服务、***的产品质量”的原则向您***:

 一、产品质量承诺: 1、产品的制造和检测均有质量记录和检测资料。

2、对产品性能的检测,我们诚请用户亲临对产品进行全过程、全性能检查,待产品被确认合格后再装箱发货。

 二、产品价格承诺: 1、为了***产品的高可靠性和***性,系统的选材均选用国内或国际优质*产品。

2、在同等竞争条件下,我公司在不以降低产品技术性能、更改产品部件为代价的基础上,真诚以*惠的价格提供给贵方。

三、交货期承诺: 产品交货期:尽量按用户要求,若有特殊要求,需提前完工的,我公司可特别组织生产、安装,力争满足用户需求。

 四、售后服务承诺: 1、服务宗旨:快速、果断、准确、周到、*** 2、服务目标:服务质量赢得用户满意

 3、服务效率:保修期内或保修期外如设备出现故障,供方在接到通知后,维修人员在48小时内可达到现场并开始维修。

4、服务原则:产品保修期为二年,在保修期***方将免费维修和更换属质量原因造成的零部件损坏,保修期外零部件的损坏,提供的配件只收成本费,由需方人为因素造成的设备损坏,供方维修或提供的配件均按成本计价。

             6、 每台启闭机安装完毕,对启闭机进行清理,补修已损坏的保护油漆,灌注润滑脂。

螺杆启闭机的安装步骤
1、在安装螺杆启闭机时一定要保持底座基础布置平面水平180o;启闭机底座与基础布置平面的接触面积要达到***;螺杆轴线要垂直闸台上衡量的水平面;要与闸板吊耳孔文和垂直,避免螺杆倾斜,造成局部受力而损坏机件。
2、将手动螺杆启闭机置于安装位置。把一个限位盘套在螺杆上,将螺杆从横梁的下部旋入机器中,当螺杆从机器的上方露出后,再套上限位盘。螺杆的下方与闸门连接。
3、对于安装启闭机的基础必须稳固安全。机座和基础构件的混凝土,按图纸的规定浇筑,在混凝土强度未达到设计强度时,不准拆除和改变启闭机的临时支撑,更不得进行试调和试运转。
4、在安装时根据闸门起吊中心线,找正中心使纵横向中心线偏差不超过正负3mm,高程偏差不超过正负5mm。然后浇注二期混凝土或与预埋钢板连接。
5、对于产品的电气设备的安装,一定符合图纸及说明书的规定,全部电气设备均可靠的接地。
6、在产品安装完毕,要对机器进行清理,补修已损坏的保护油漆,灌注润滑。
