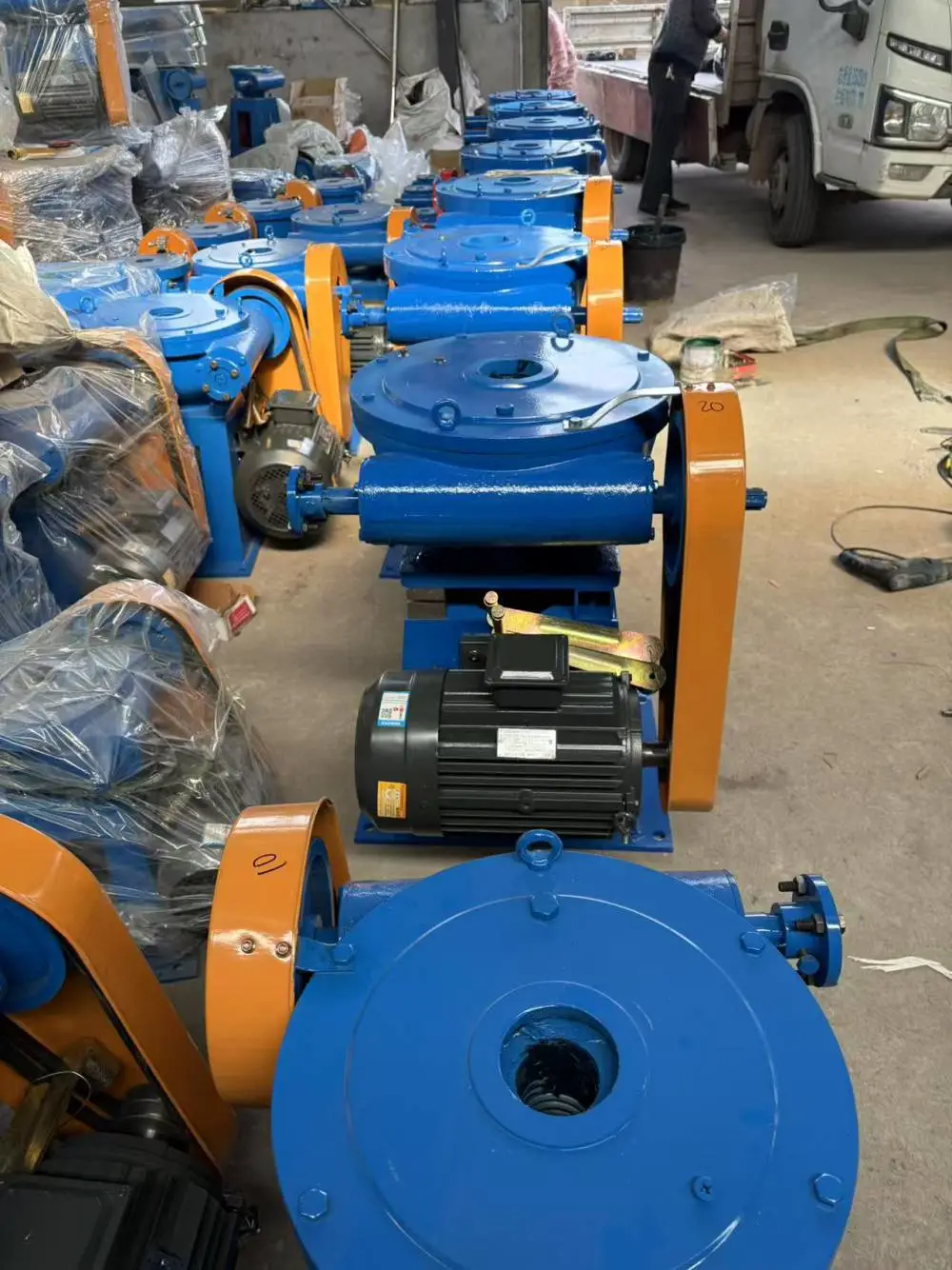

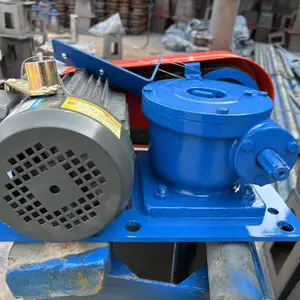

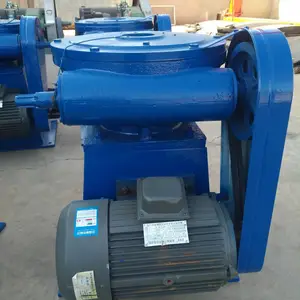

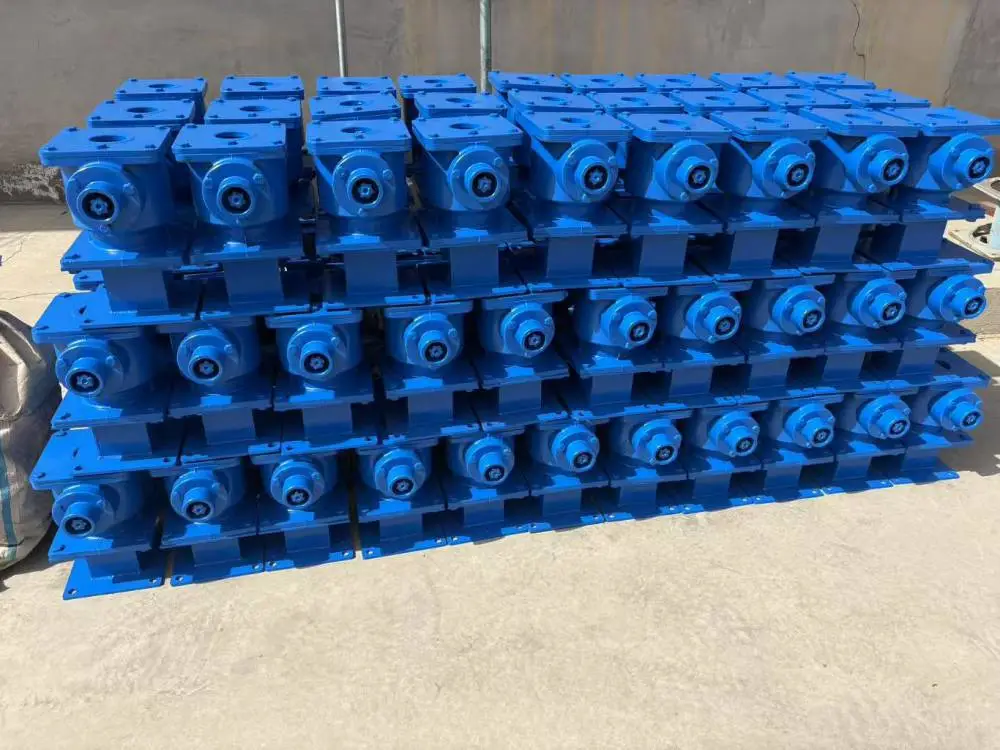

QL手扳式螺杆式启闭机 泵站水库QL-20T-SD手电两用启闭机

   手电两用螺杆式启闭机的安装步骤:

    1、在安装螺杆启闭机时一定要保持底座基础布置平面水平180°;启闭机底座与基础布置平面的接触面积要达到***;螺杆轴线要垂直闸台上衡量的水平面;要与闸板吊耳孔稳和垂直,避免螺杆倾斜,造成局部受力而损坏机件。

    2、将手动螺杆启闭机置于安装位置。把一个限位盘套在螺杆上,将螺杆从横梁的下部旋入机器中,当螺杆从机器的上方露出后,再套上限位盘。螺杆的下方与闸门连接。

    3、对于安装启闭机的基础必须稳固安全。机座和基础构件的混凝土,按图纸的规定浇筑,在混凝土强度未达到设计强度时,不准拆除和改变启闭机的临时支撑,更不得进行试调和试运转。

    4、在安装时根据闸门起吊中心线,找正中心使纵横向中心线偏差不超过正负3mm,高程偏差不超过正负5mm。然后浇注二期混凝土或与预埋钢板连接。

    5、 对于产品的电气设备的安装,一定符合图纸及说明书的规定,全部电气设备均可靠的接地。

    6、 在产品安装完毕,要对机器进行清理,补修已损坏的保护油漆,灌注润滑脂。

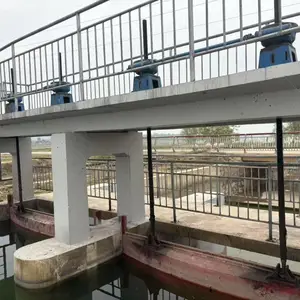

     本产品适用于管道口和交汇窟井,沉沙池、沉淀池、引水渠、泵站进水口等处。铸铁镶铜方闸门主要用于给排水、防汛、灌溉、水利水电工程中,用来截止、疏通水流或起。结构特点:1、门体、门框等由灰铸铁(*或球墨铸铁)制成,结构强度高,耐腐蚀性好,承压能力大(正向承压0.1MPa) 2、密封面采用青铜精密加工,密封性好,渗水量小:正向0.72L/mxmin反向1.25l/mxmin 3、品种齐全,适用范围广,安装调试方便。 我厂拥有精良的生产设备、雄厚的技术力量、***检测手段、健全的质量***体系、产品结构合理、性能可靠、品种齐全、各项技术指标均达到行业标准。 欢迎来电选购!

     启闭机的安装质量影响使用效果与寿命,请用户一定要注意。工程整体质量(如:闸槽垂直度、闸门安装吊点位置等)对安装质量有直接影响,用户安装启闭机前仔细检查工程质量,确保无误后方可与启闭机连接试用。在正式运行前应注意如下事项:

一、清除表面污垢、灰尘,各润滑点加足润滑油脂;

二、安装时应***机器与闸门同心度,误差不能超过5mm;

三、机器装上,先行空载运行两个全程检查有无异常;

四、试车时先提升100mm,检查各部件有无变形,闸门在门槽中的滑动情况,确认无误后方可继续提升,每提升0.5m再检查一次。

手电两用螺杆式启闭机调试方法及注意事项:

    1、当启闭机在无荷载的情况下,***三相电流不平衡不超过正负10%,并测出电流值。

    2、对于上下限位的调节:当闸门处于全闭的状态时,将上限压紧上行程开关并固定在螺杆启闭机的螺杆上。当闸门处于全开时,将下限位盘压紧下行程开关并固定在螺杆上。

    3、对于启闭机的主令控制器调整,必须***闸门升降到上、下限位时的误差不超过1cm。

    4、安装后,一定要作试运行,一作无载荷试验,即让螺杆作两个行程,听其有无异常声响,检测安装是否符合技术要求。

手电两用启闭机 用于各类大型给排水、水利水电工程。用于控制各类大、中型铸铁闸门及钢制闸门的升降达到开启与关闭的目的。 按类型分为: 液压启闭机,卷扬启闭机,门机,手轮启闭机,手摇启闭机,螺杆式启闭机等。

结构特点

1、手电两用启闭机包括电机、启闭机、机架、防护罩等组成;采用三级减速方式,用国旋付传动,输出转距更大。启闭机配套钢架克服土建不平整,以减少整机噪声及振动。 2、采用户外型长时工作制电机,防护等级≥IP155。行程控制机构采用十进制计数器原理,控制行程的误差0.5%。转距保护控制是通过蜗杆产生轴向位移触动微动开关,来达到保护电器的原理。 3、操作维护简便,可实现现场和远控操作。

启闭机安全操作规程

2.工程施工单位,要将手电两用启闭机应安装在平整坚实、视野良好的地基之上,机身和地锚必须牢固。要求启闭机与导向滑轮中心线应垂直对正,启闭机距离滑轮一般应不小于十五米。 2.在调装作业前,应检查钢丝绳、离合器、制动器、保险棘轮,传动滑轮等,确定***,方可操作。钢丝绳在卷筒上必须排列整齐,作业中最少需保留三圈。在作业时,不准有人跨越启闭机的钢丝绳经防止出现意外。 3.在吊运重物需在空中停留时,除使用制动器外,并应用棘轮保险卡牢。操作时,严禁擅自离开岗位。 4.工作中要听从指挥人员的信号,信号不明或可能引起事故时,应暂停操作,待弄清情况后方可继续作启闭机

业。作业中突然停电,应立即拉开闸刀,并将运送物件放下。

手电两用启闭机的载荷试验方法

3、手电两用启闭机操作人员必须掌握启闭机的结构、性能与操作方法,并有一定的机械知识,以确保机器的正常运转。

2、操作前,对起闭机进行全面检查,个部位润滑情况是否良好,螺栓有无松动。启闭机

3、当启闭机运转时,操作人员不得离开现场,发现问题立即停机。

 4、对机器进行维修时,必须清除载荷。

 5、在使用时,需随时由注油孔注入润滑油,要经常保持足够的润滑油,螺杆要定期清除油垢,涂护新油,以防锈蚀。

手电两用启闭机配电设备工作状态,合上启闭电源总闸,网路停电时应立即启用备用电源,并按要求进行电源切换。

 2、检查三相电源有无缺相,电压是否符合要求。

3、上开关箱内电源开关,检查电源指示,按顺序启闭闸门,手电两用启闭运行方向应与指示方向一致。

 4、QL-SD手电两用启闭机门卡阻、启闭沉重、启闭机超载、停滞、闸门或启闭机有异常响声等,均应及时停车检查,排除故障。

5、在某一高度停车时,遇有制动器打滑,应采取紧急措施强迫制动。 6、在 扬禹牌QL-SD10T手电两用启闭机运行过程中,启闭高度每超过20m,应将轴承轴套、轴瓦等润滑部位的油标旋紧加油一次。 7、中途突然停车,要先切断电源,查找原因,排除故障后再运行。

 8、闸门处于开启状态时,禁止拨动制动设备和固定螺丝。 9、QL-SD手电两用启闭机启闭结束后切断电源,填写配电屏操作记录。 二、QL-SD手电两用启闭机运行要求
