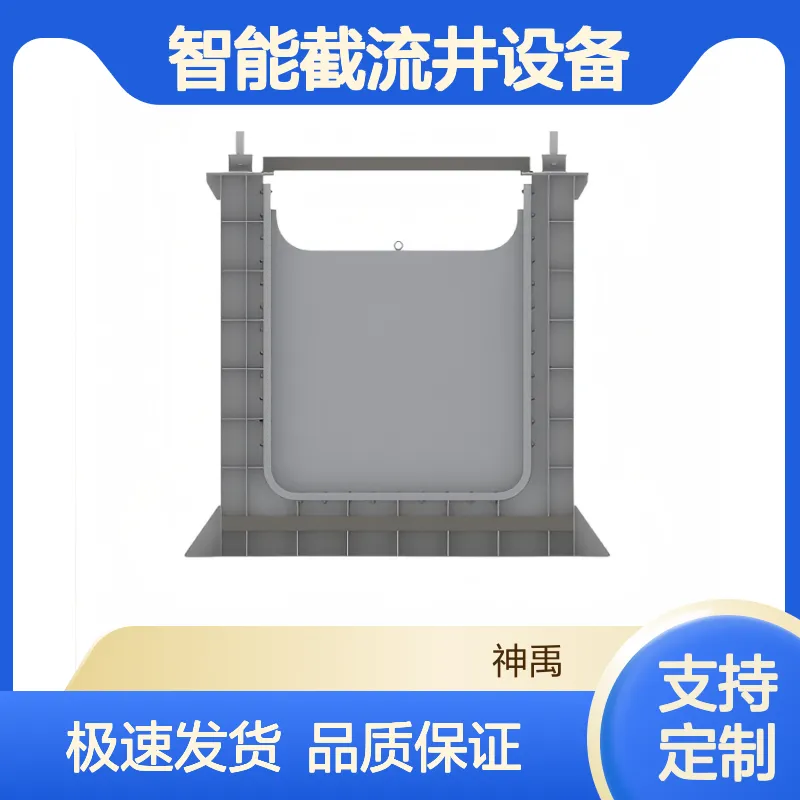

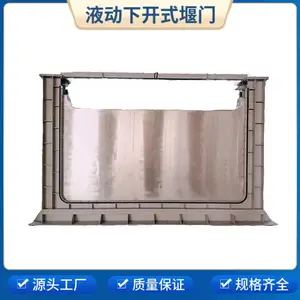

智能截流井设备  液动下开式堰门 三面密封 304/316不锈钢材质

结构组成

一套完整的液动下开式堰门设备系统，主要由堰门本体（包括堰板、堰框、液 压缸、密封组件、导向组件等）、控制箱 、设备液压系统（不包括液压站）及附件、与工艺运行有关的其他设备及部件等组成。

该系统通过液动控制，能够实现堰门的***开启和关闭，以适应不同的工艺需求。堰门本体采用高强度材料制成，确保了设备的耐久性和可靠性。控制箱内集成了***的控制电路和传感器，能够实时监测设备状态，并根据工艺要求自动调节堰门的开度。液压系统则为堰门的运动提供动力，其设计考虑了系统的稳定性和响应速度，确保了堰门动作的平滑和准确。此外，系统还包括了必要的附件，如限位开关、压力传感器等，以***堰门操作的安全性和准确性。与工艺运行相关的其他设备及部件，如流量计、液位计等，也与堰门系统紧密集成，共同确保了整个工艺流程的高效运行。

工作原理

液动下开式堰门采用液压油缸驱动堰门门板向上向下运动，完成堰门门板关闭开启动作。液位计将液位信息传递给控制系统，驱动堰门两侧油缸，使堰门门板在导向槽中上下运动，导向槽的两侧及底边装有橡胶密封件起密封作用（三面密封）。在液动下开式堰门前后分别布置有液位计，用于测量堰门前后的液位。

在晴天时，下开式堰门处于关闭状态，防止污水溢流和倒灌

当雨季时，液位计探测值井内水位高于外河水位并达到设置泄洪值，则堰门开启泄洪。

当雨季时，液位计探测值井内水位底于外河水位时，则堰门处关闭状态，起放倒灌作用。

在停电时，堰门在重力作用下也可以快速开启，不影响行洪，因此用下开式堰门具有紧急行洪、控制上游水位、冲洗、防倒灌等多种功能。
