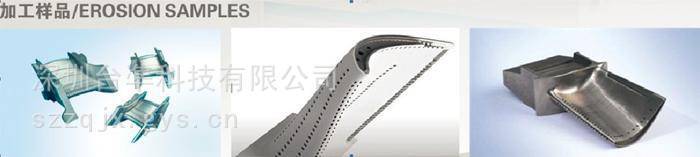

该设备为六轴数控电火花穿孔机,可以高效的完成复杂位置的小孔成型,如火焰筒、护环、导叶上的斜孔加工。

价    格

订货量

  • 10万

    1 - 1台

  • 10万

    ≥2台

饶先生总经理
  • 邮箱已验证
  • 手机已验证
  • 微信已验证
𐁽𐁾𐁿 𐂀𐂁𐂁𐂂 𐂀𐁿𐂀𐂃 𐁽𐂂𐂄𐂀𐂅𐂃𐁾𐂁𐂁𐁽𐂁
  • 发货地广东 深圳
  • 发货期限不限
  • 供货总量20台
产品推荐
品牌:台凖 日本艾镭尼克斯型号:CNCA45最大加工速度:160mm/min
售后服务:整机保修一年适用行业:通用工作台面尺寸:600*500
工作油糟尺寸:600*500工作台行程(X*Y):450*350Z轴行程:350
最大切割厚度:400mm锥度:1最大承重:100
主机重量:2500主机装箱尺寸:1850*1950*2100最大加工电流:50A
最小电极消耗比:1表面粗糙度:0.63um最大功耗:7
输入电压:380控制箱重量:100控制箱装箱尺寸:600*600*1800
电极丝直径范围:0.1-3.0工作台承受重量:150机床导轨:线轨
加工精度:高精度控制系统:数控走丝速度:160
最大切割斜度/工件厚度:400
日本艾镭尼克斯ELENIX电火花细孔放电穿孔机 发动机叶片打小孔机

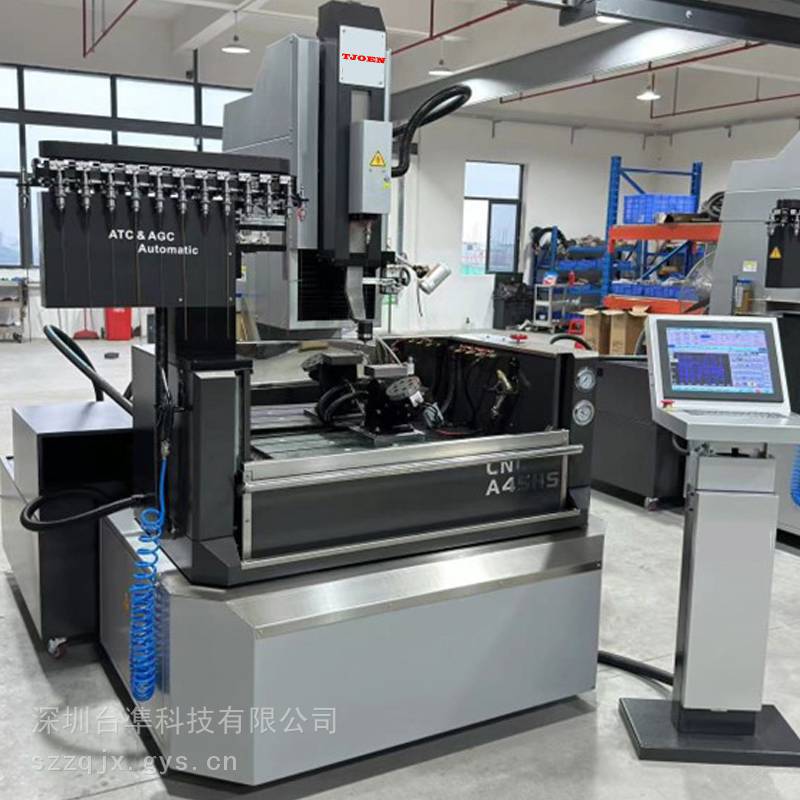

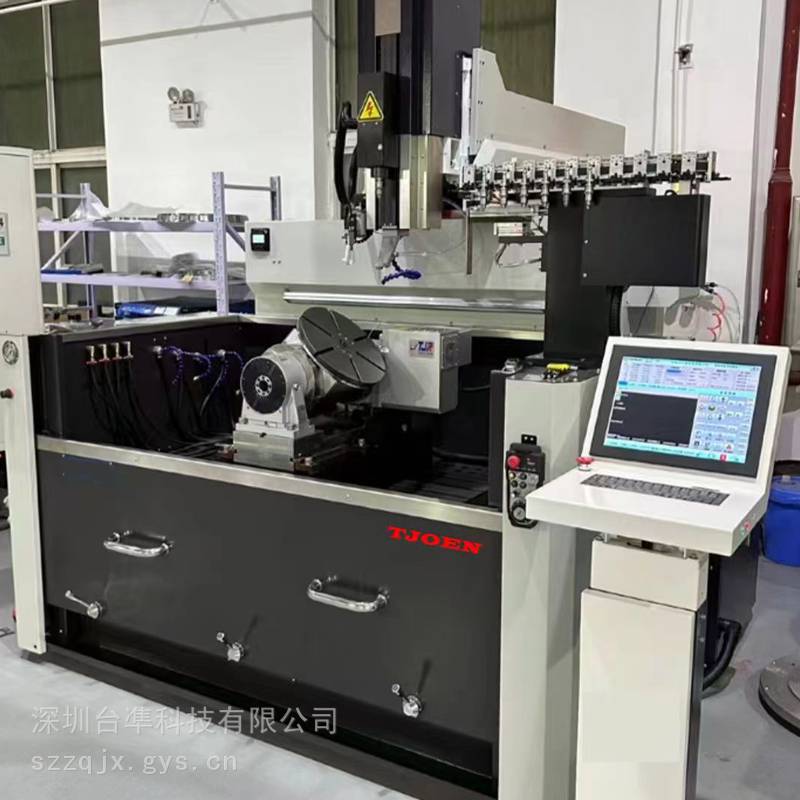

  1. 1.      设备名称:TJOEN台凖CNC A45六轴数控带刀库高速电火花穿孔机

  2. 2.      设备主要规格及参数

2.1 设备概况

该设备为六轴数控电火花穿孔机,可以高效的完成复杂位置的小孔成型,如火焰筒、护环、导叶上的斜孔加工。

该设备基本结构:采用铜管作为电极,由导向器导向,在电极与工件之间施加高效脉冲电源,加工中主轴带动电极在伺服系统控制下作伺服进给,在电极与工件之间产生脉冲高频放电,有控制地蚀除工件。加工中,高压水质工作液从电极的内孔中喷出,对加工区域实施强迫排屑冷却,***加工顺利进行。

该设备运行方式:机床上有六个坐标轴,X,Y,Z,W轴为四个直线坐标轴,A,B轴为两个旋转坐标轴,在数控系统的控制下同时协调运动进行电火花穿孔加工。可旋转摆动工作台放置在工作区域中。绕Y轴旋转的定义为A轴,绕Z轴旋转的定义为B轴。这样通过A轴与B轴的组合,固定在工作台上的工件除了底面之外,其余的五个面都可以由旋转主轴上下进给进行电火花穿孔加工。A轴和B轴最小分度值为0.001度,这样可以把工件细分成任意角度,加工出倾斜孔。

2.2设备技术参数

序号

项目

单位

技术指标

1

加工孔径范围

mm

?0.1- ?3

2

深径比

-

300:1

3

旋转主轴伺服行程(W 轴)

mm

400

4

工作台摆动范围(A轴)

degree

-100°~ +100°

5

工作台横向行程(X轴)

mm

450

6

工作台纵向行程(Y轴)

mm

350

7

立柱行程(Z轴)

mm

300

8

工作台转动范围(B轴)

degree

0-360

9

旋转主轴转速

rpm

0-2000

10

旋转摆动工作台直径

mm

120

10.1

A轴倾斜90度时中心高度

mm

160

11

旋转摆动工作台承重

kg

≤20

12

设备加工速度

mm/min

5-120

13

重熔层厚度

mm

≤0.02

14

A、B轴最小分辨率

degree

0.001

15

X、Y、Z、W轴定位精度

mm

≤0.010

16

B轴定位精度

degree

≤20″

17

A轴定位精度

degree

≤20″

18

X、Y、Z、W轴重复定位精度

mm

≤0.005

19

B轴重复定位精度

degree

≤5″

20

A轴重复定位精度

degree

≤5″

21

***表面加工粗糙度

μm

≤Ra1.0

22

去离子水处理系统容量

L

≥200

23

加工孔深

mm

≥200
