产品概述

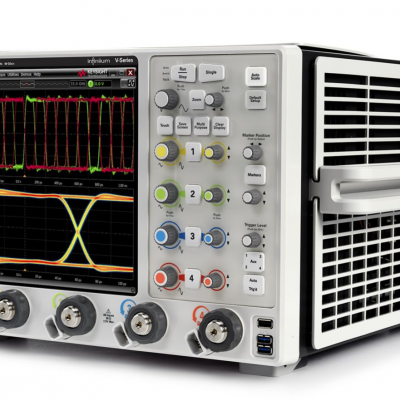

是德科技DSOV134A Infiniium V系列示波器具备13 GHz带宽和4个模拟通道，提供80 GSa/s采样率与2 Gpts存储深度。凭借低本底噪声、高有效位数及优异的固有抖动性能，为高速数字设计、信号完整性分析和电源测量提供精准可靠的测试解决方案。

突出

13 GHz 模拟带宽（可升级）

4 个模拟通道

通过高达 80 GSa/s 的采样率和 2 Gpts 的采集存储器捕获***的信号迹线

低噪声（50 mV/div时为1.09 mVrms）和抖动测量本底（100 fs）

ENOB 值超过 5.5 且 SFDR 超过 50 dBC 时，测量精度更高

使用***的抖动、触发、分析和协议工具（采用 PrecisionProbe）改进您的测试

包括什么：

50 Mpts 内存

选项

附加内存

DSOV000-100 包括 100 Mpts/CH 内存

DSOV000-200 包括 200 Mpts/CH 内存

DSOV000-500 包括 500 Mpts/CH 内存

DSOV000-01G 包括 1 个 Gpts/CH 内存

DSOV000-02G 包括 2 个 Gpts/CH 内存

数据存储

DSOV000-800 适用于 V 系列的标准可移动 SSD 驱动器 - 500 GB

DSOV000-801 升级 - 适用于 V 系列的可移动 SSD 驱动器 - 1TB

串行触发器

DSOV000-809 不带串行触发硬件的标准型号

DSOV000-810 12 Gbps 硬件串行触发

外围设备连接

DSOV000-805 GPIB卡接口 - 已安装

校准文档

DSOV000-A6J ANSI Z540-1-1994 校准

DSOV000-AMG 校准 + 不确定度 + 保护带（认证）

探针

DSOV000-808 性能验证和偏斜校正夹具

软件、协议应用支持（含）

D9010AUTP 汽车协议解码/触发软件（CAN、CAN-FD、CAN-XL、LIN、FlexRay、SENT）

D9010EKRP 10G/100GBASE-KR 64B/66B 和链路训练解码/触发软件

D9010EMBP 嵌入式协议解码/触发软件（USB2.0、eUSB2、10/100 ETH、PCIe 2/1 ...

D9010LSSP 低速协议解码/触发软件（I2C、SPI、RS232、I2S、JTAG 等）

D9010MCDP MIPI CSI 和 DSI 协议解码/触发软件（C-PHY 和 D-PHY）

D9010MILP 军用协议解码/触发软件（ARINC 429、MIL-STD 1553、SpaceWire）

D9010MPLP 低速 MIPI 协议解码/触发软件（RFFE、I3C、SPMI）

D9010MPMP MIPI M-PHY 协议解码/触发软件（DigRF、LLI、CSI-3、UniPro、UFS、SSIC）

D9010PCIP *** PCIe 协议解码/触发软件（PCIe 6/5/4/3/2/1、SATA/SAS）

D9010USBP USB4v2、USB4、USB 3.x 和 eUSB2 协议解码/触发软件

D9020AUTP 高速汽车协议解码/触发软件（100BASE-T1、1000BASE-T1、10Base-T1S）

D9020BDLP 完整的 Infiniium 协议解码/触发包

软件、合规性应用程序及其支持

D9010BJAC 40GBASE-CR4 和 100GBASE-CR10 Tx 合规性软件

D9010BJBC 100GBASE-KR4 Tx 合规软件

D9010BJCC 100GBASE-CR4 Tx 合规软件

D9010CAUC CAUI-4 以太网 Tx 合规性软件

D9010CEIC Infiniium 实时示波器的 OIF-CEI 4.0 合规性应用

D9010CPHC MIPI C-PHY Tx 合规性软件

D9010EAPC 以太网 10GBASE-KR Tx 合规软件

D9010EBSC Infiniium 实时示波器的 IEEE802.3bs/cd 一致性应用

D9010ETHC 以太网 Tx 合规性软件（以太网、EEE）

D9010SFPC SFP+ Tx 合规软件

D9010USBC USB 2.0 Tx 合规软件

D9010XAUC XAUI Tx 合规软件

D9020DPHC MIPI D-PHY Tx 合规性软件

D9020USBC USB 3.2 Tx 合规软件

D9021HDMC HDMI Tx 合规软件

D9030DDRC DDR3 和 LPDDR3 Tx 合规性软件

D9040DDRC DDR4 和 LPDDR4 Tx 一致性软件

D9040DPPC DisplayPort Tx 合规性软件

D9040EDPV eDP Tx 验证软件

D9040MPHC MIPI M-PHY Tx 合规性软件

D9040PCIC PCI Express Tx 合规性软件

D9050DDRC DDR5 Tx 合规软件

D9050PCIC PCI Express5 Tx 合规性软件

D9050LDDC LPDDR5 Tx 一致性软件

D9040USBC USB4 发射器一致性测试软件

D9060GDDC GDDR6 Tx 一致性测试软件

D9042DPPC DisplayPort UHBR Tx 合规性软件

AE6920T 汽车以太网 Tx 合规软件 10M 至 10GBASE-T1

支持的分析软件应用程序

D9010DMBA 去嵌入软件（Precision Probe、InfiiniSim Basic）

D9010POWA 电源完整性分析软件

D9010UDAA 用户定义的应用软件

D9020ASIA ***信号完整性软件（EQ、InfiiniSimAdv、串扰）

D9020JITA EZJIT Complete - 抖动、垂直和相位噪声分析软件

D9020SCNA InfiniiScan 测量和区域触发软件
