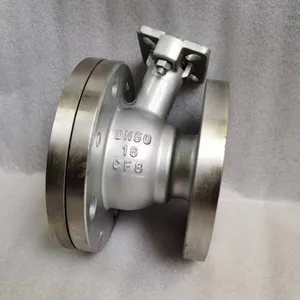

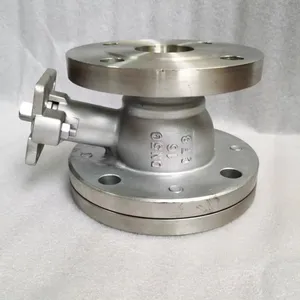

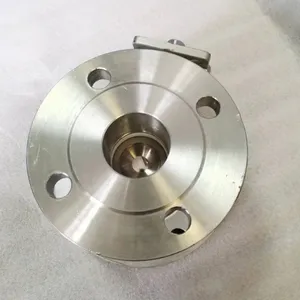

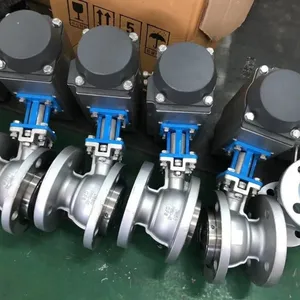

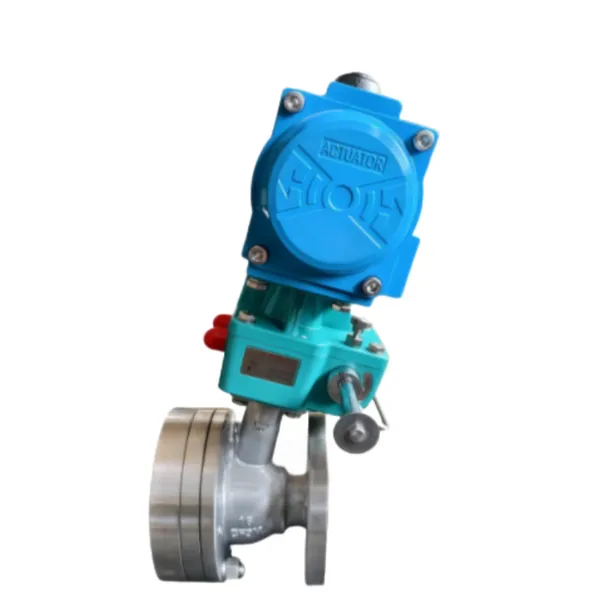

产品介绍：气动倾斜式放料罐底阀 不锈钢斜杆式放料球阀主要用于罐底/釜底的物料打开和切断，目前，在化工、医药等领域，釜底放料阀是反应釜的关键设备，要求完全贴合反应釜内壁，釜内物料必须充分反应，无存料。釜底放料阀切断时，确保物料无泄漏，以免未充分反应物料进入下一个流程。新型釜底放料阀主要用于这一特殊要求的工况，目前市场上普通的开关阀，由于结构限制，无法贴合反应釜内壁，存在着死角大，密封性能差等缺点无法满足反应釜釜底放料的特殊要求。

结构特点

1、倾斜式阀杆设计，操作部分与容器罐底的距离拉大，避免执行器与罐底保温夹套层干涉。2、埋入式锥形孔法兰有利物料畅通。3、采用IS05211直接安装执行器的平台设计，无需连接支架和轴套，可直接安装执行机构，便于实行智能化。4、主阀体与副阀体上对称设有阀座，阀座上设有与阀芯配合密封的弧形面。5、阀芯的中部设有出料孔，出料孔竖直时与进料口、出料口形成一条出料通道，阀芯的侧面连接有阀杆，阀杆水平设置，阀杆端部连接有手把或执行机构。

工作原理

釜底放料球阀包括主阀体、副阀体、反应釜，副阀体与主阀体固定连接并形成一个球形的阀芯腔，副阀体上固定有连接座，连接座与副阀体连接，副阀体上表面为弧形且弧度与反应釜底部的弧度相同;阀芯腔内设有球形的阀芯，阀芯的顶部设有凹槽，凹槽与副阀体上表面平滑过渡并与副阀体上表面、反应釜形成内凹的球面。本实用新型中的反应釜放置于连接座上，通过缺口和连接部卡住限位并通过凸起与卡槽进行密封，副阀体进料口两侧的弧面与反应釜底部的弧面及凹槽配合形成的内凹的球面有利于反应釜内的物料充分搅拌，充分反应并从进料口滑入;通过两处阀座进行密封***了球芯对进料密封效果。
