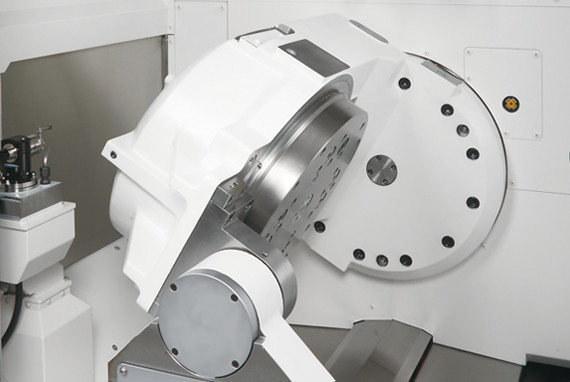

追求高精度、易操作性、紧凑度的“耳轴工作台”

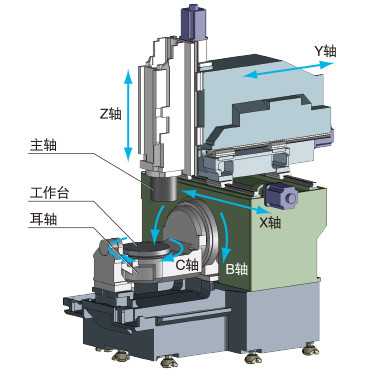

耳轴工作台的B轴采用高刚性、适合高速驱动的滚子齿形凸轮、C轴采用低速旋转时也能产生大扭矩的直接驱动式电机，可进行高速、高精度加工。

• 高速动作

•


• C轴:

• 120min-1 (标准规格)
  1,200min-1 (特殊规格)〈车削模式时〉

• B轴: 50min-1

•


• 分度精度 (实测值)

•


• B轴分度精度/重复精度: ±1.78秒/±0.50秒

• C轴分度精度/重复精度: ±2.26秒/±0.12秒

※记载的数据为实测值，不是***值

• 从深思熟虑的设计中诞生的易于使用的5轴加工机

• 针对加工工件具备足够大的动作范围

• 确保工件直径为?500mm、工件高度为400mm的宽大加工区域，即使在工作台各种角度倾斜的状态下，刀具均能到达工件的边缘，因此可实现广泛的5轴加工。
  即使在耳轴工作台处于摆动状态下也可进行换刀，因此可实现循环时间的削减及加工精度的提高。

• 宽大加工区域

• 旋转范围: B轴 +90～-120度, C轴 360度 (***旋转)

• 承载重量: 300kg

• 工件尺寸: ?500×高400mm

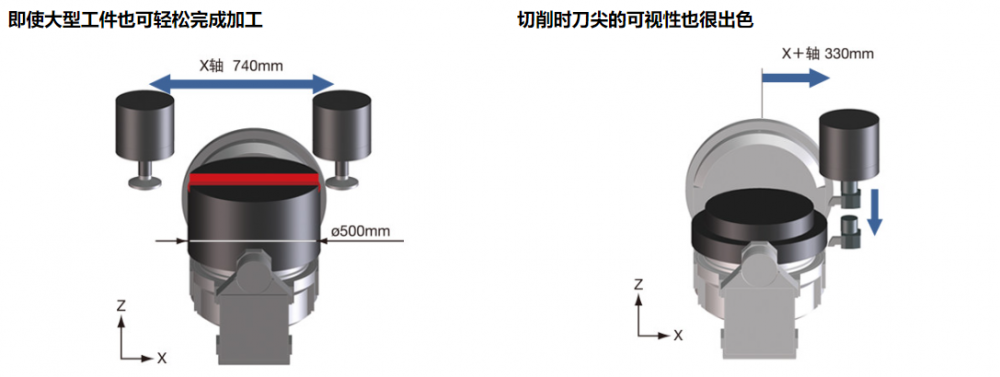

• 充裕的X轴移动量，可支持工件直径(?500)的外圆加工

• 良好的接近性减轻操作人员的负担

• 通过采用耳轴工作台的轴向接近方式，实现了距工作台中心515mm的距离。主轴接近性好，便可减轻加工准备作业时操作人员的负担，提高作业效率。

• 提高加工状态的可视性

• 通过采用可120度倾斜确认工件状态的BC轴工作台和正面防护门上的大窗，以及照亮加工室内、较少闪烁的LED照明灯，提高加工状态的可视性。

• 高规格的基本性能用事实证明高效加工

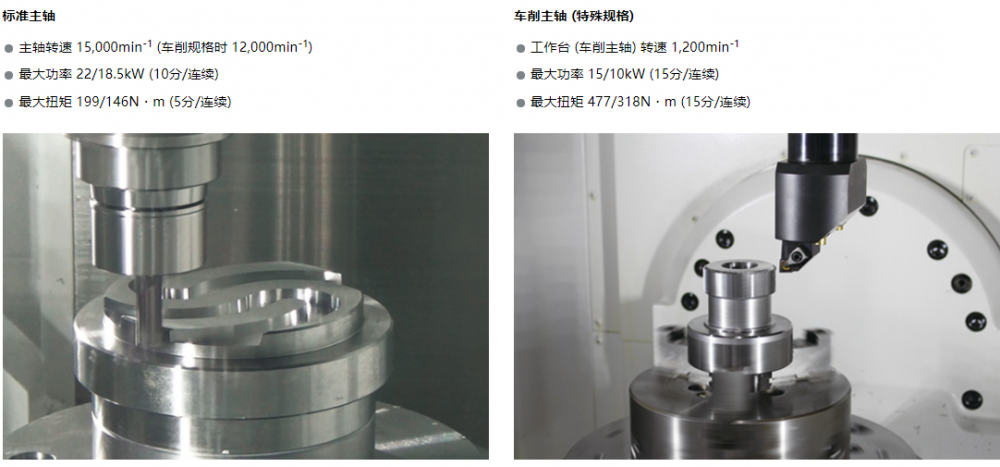

• 高输出功率电机发挥高切削能力

• 主轴采用扭矩为199N·m的电机，通过高效加工缩短加工时间。
  另外，车削主轴采用高扭矩直接驱动式电机，发挥高车削能力。
