德国PEAK-System 接口CAN现场总线数据传输带宽更高

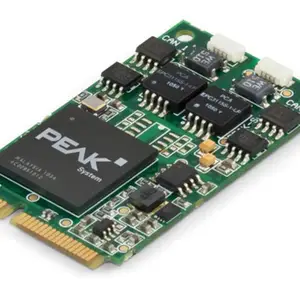

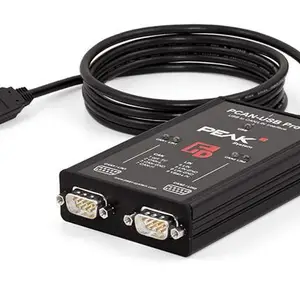

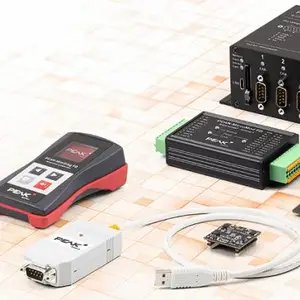

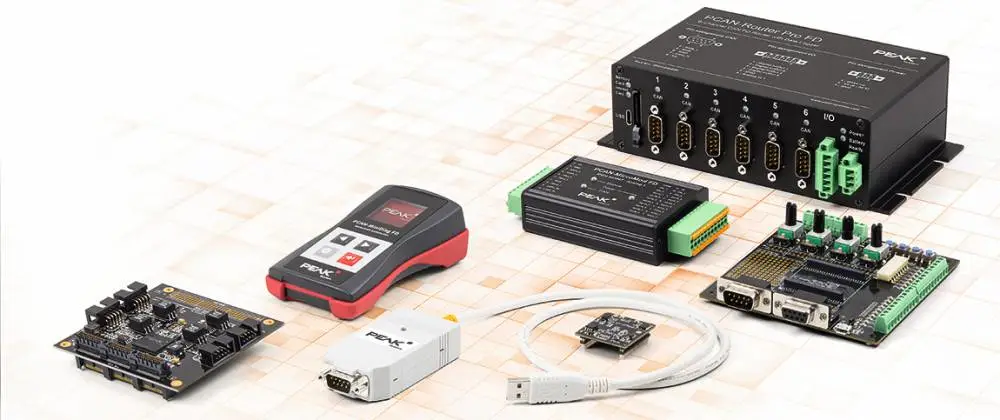

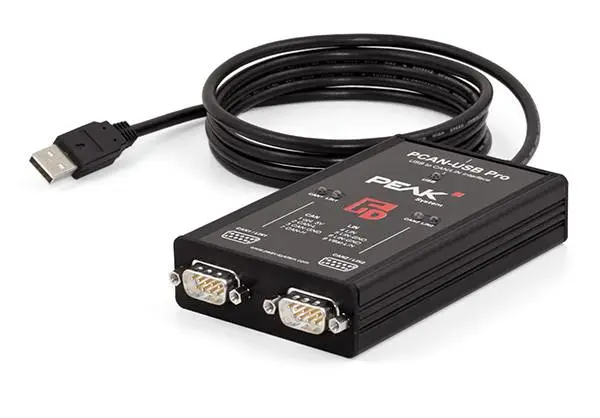

CAN FD适配器PCAN-USB FD允许通过USB将CAN FD和CAN网络连接到计算机。高达 500 V 的电气隔离将 PC 与 CAN 总线解耦。简单的操作和紧凑的塑料外壳使适配器适用于移动应用。

CAN FD标准（具有灵活数据速率的CAN）的主要特点是数据传输带宽更高。每个CAN FD帧最多可以传输64个数据字节（而不是目前为8个），比特达12 Mbit/s。 CAN FD向下兼容CAN 2.0 A / B标准，因此CAN FD节点可用于现有的CAN网络。但是，在这种情况下，CAN FD扩展不适用。

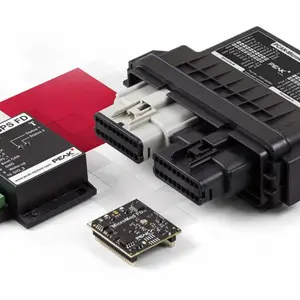

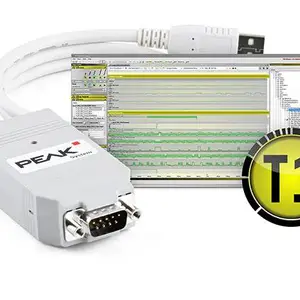

用于开发CAN连接应用的监控软件PCAN-View和编程接口PCAN-Basic包含在供货范围内，并支持新标准CAN FD。

德国PEAK耦合器测量精度：0.2%


1、德国PEAK耦合器产品原理

PCAN-MicroMod FD评估板是PCAN-MicroMod FD的开发板，可实现您自己的具有CAN连接和I/O功能的电路的构思和开发。它还可用于CAN和CAN FD结构的培训目的。用户可以通过分接头、螺钉端子、开关和电位计以及测试配置或测试电路访问所附PCAN-MicroMod FD的资源。配置是使用提供的Windows软件执行的，该软件通过CAN将配置数据传输到模块。使用可选的评估套件，所需的CAN接口和CAN电缆包含在交付范围内。使用可选的评估套件，所需的CAN接口和CAN电缆包含在交付范围内。

2、德国PEAK耦合器产品应用

在计算机上创建的配置通过CAN总线传输到MU-Thermocouple1 CAN FD，然后作为独立的CAN节点运行。可以在CAN总线上独立配置多个设备。热电偶测量单元提供8个热电偶的连接，这些热电偶设计用于温度测量范围J、K或T，具体取决于产品版本。测量数据可以由中央微控制器控制进行预处理，并通过CAN总线发送。相应的配置是在连接到同一CAN总线的计算机上使用Windows?软件进行的。

3、德国PEAK耦合器产品概述

使用MU-Thermocouple1 CAN FD，可以通过CAN FD记录、预处理和传输来自热电偶的测量数据。温度通过8个连接进行测量，这些连接设计用于温度测量范围J、K或T，具体取决于产品版本。温度可以用摄氏、华氏或开尔文记录，并用单独的系数和偏移进行偏移。测量数据的后续传输通过CAN FD或CAN进行。数据处理、消息传输和LED显示均使用免费的Windows软件Thermocouple FD Configuration进行设置。

4、德国PEAK耦合器产品特点

数据字段的CAN FD传输速率（64字节）从25 kbit/s到10 Mbit/s

CAN传输速率从25 kbit/s到1 Mbit/s

恩智浦CAN收发器TJA1044GT

高达500 V的电流隔离

用于测量通道和电源的LED

使用Windows?软件进行配置热电偶FD配置

带法兰的铝型材外壳。可应要求提供顶帽式导轨的安装选项

8至30 V电源

扩展的工作温度范围从-40到85°C

5、德国PEAK耦合器产品优势

8个用于J、K和T型热电偶的微型连接器

4个电隔离测量模块，每个模块有2个相同类型的热电偶连接

测量精度：0.2%

参考温度传感器在+25°C环境温度下的精度：通常为±0.5 K，为±1.0 K

CAN传输温度数据分辨率：1/16°C

用于数据传输和配置的高速CAN连接(*** 11898-2)

德国PEAK耦合器测量精度：0.2%

技术规格：

高速USB 2.0适配器（兼容USB 1.1和USB 3.0）

高速CAN连接（*** 11898-2）

符合CAN规范2.0 A/B和FD

CAN FD支持***和非***标准可切换

数据字段的CAN FD比特率（64字节）从25 kbit/s到12 Mbit/s

CAN比特率从25 kbit/s到1 Mbit/s

时间戳分辨率1μs

通过D-Sub、9针的CAN总线连接（符合CiA?106）

CAN FD控制器的FPGA实现

恩智浦TJA1044GT CAN收发器

高达500 V的电流隔离

CAN终端可以通过焊接跳线激活

总线负载的测量，包括物理总线上的错误帧和过载帧

传入和传出CAN消息的诱发错误生成

CAN连接的5伏电源可以通过焊接跳线连接，例如用于外部总线转换器

通过USB供电

扩展的工作温度范围为-40至+85°C（-40至+185°F）
