液动下开式堰门与液动限流闸门协同：截流井雨污分流系统的晴天污水零入河解决方案

在城市排水系统雨污分流改造中，截流井作为核心枢纽，承担着 “分流水体、阻断污染” 的关键作用。而液动下开式堰门与液动限流闸门的搭配使用，凭借二者功能互补、协同控制的优势，成为实现 “晴天污水不入河、雨天雨水科学排放” 的核心技术方案，尤其在 SCADA 远程控制系统的***下，进一步提升了系统运行的稳定性、精准性与智能化水平。

一、设备协同原理：分工明确的 “分流搭档”

液动下开式堰门与液动限流闸门在截流井内的安装位置与功能定位截然不同，却形成了 “一堵一疏、一控一排” 的协同逻辑，从空间布局到功能设计均围绕 “雨污彻 底分离” 展开。

1. 安装位置与核心职责

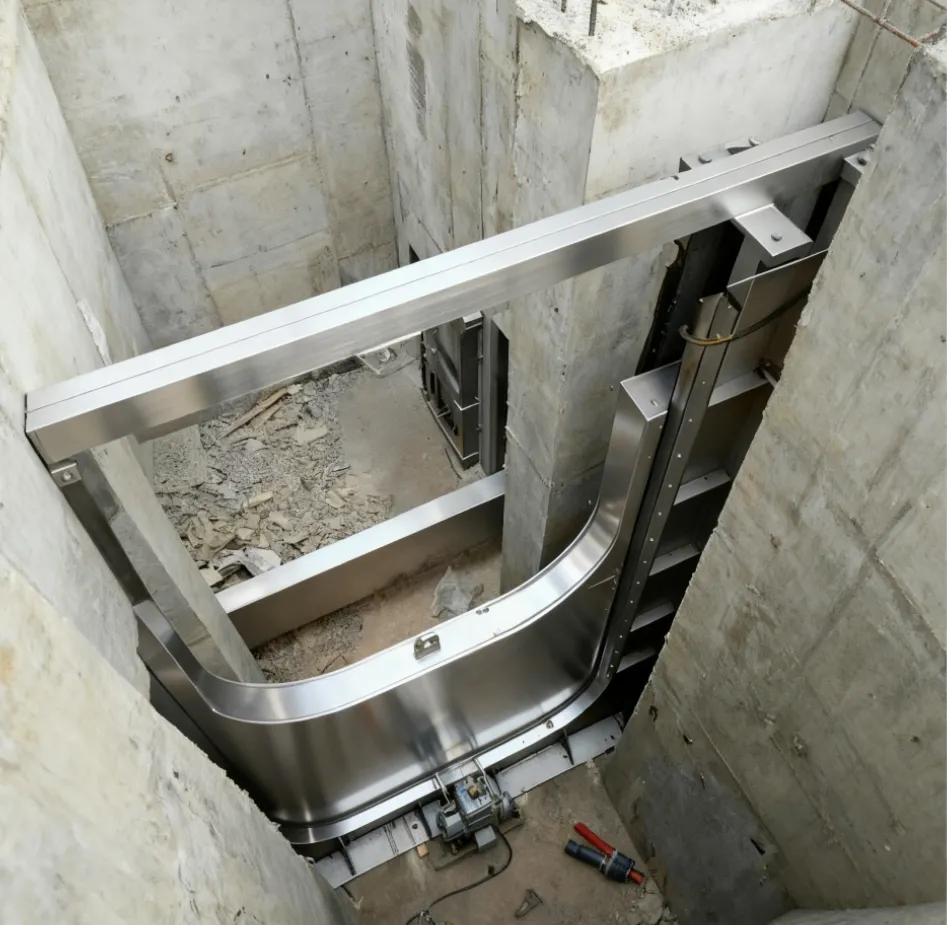

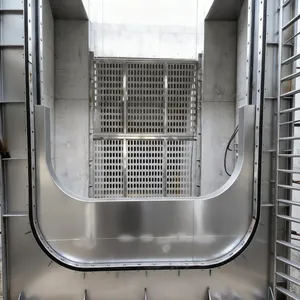

• 液动下开式堰门：通常安装于截流井的雨水排放通道（靠近河道侧），核心职责是 “控制雨水排放权限”。其采用 “向下开启” 的结构特性，关闭时可完全阻断雨水通道，避免污水从该通道流入河道；开启时则能根据开度大小，调节雨水排放量，适配不同降雨强度下的排水需求。

• 液动限流闸门：安装于截流井的污水截流通道（连接市政污水管网侧），核心职责是 “精准控制污水截流量”。作为污水进入处理系统的 “流量调节阀”，它可通过开度变化，在晴天时保障全部污水截流，雨天时根据雨水混入情况限制截流量，避免过量雨水进入污水管网导致处理厂负荷过载。

2. 协同控制逻辑

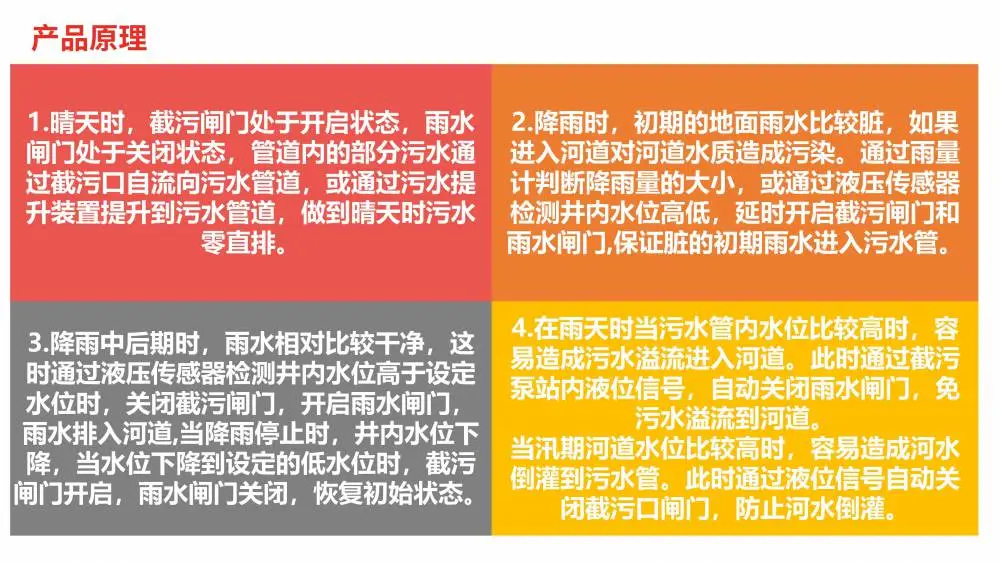

二者的运行逻辑以 “晴天截污、雨天排涝” 为核心，通过 SCADA 系统采集的液位、雨量、水质等数据，形成联动控制指令：晴天时，限流闸门全开保障污水截流，堰门全关阻断污染；雨天时，限流闸门随雨量增大逐步关小，堰门同步逐步开启，实现 “雨水多排、污水少截”；雨停后，二者反向联动恢复晴天模式，确保污染阻断不中断。

二、分工况运行机制：从晴天到雨天的全场景覆盖

系统的核心目标是 “晴天污水零入河”，同时兼顾雨天排水效率与污水处理负荷平衡，因此针对不同天气工况设计了精细化的运行模式，每一步动作均由 SCADA 系统根据实时数据自动触发，无需人工干预。

1. 晴天模式：全量截污，阻断污染源头

晴天时，城市排水系统主要收集旱流污水（如生活污水、工业废水），无大量雨水混入，此时系统进入 “全量截污模式”，确保污水 全部进入处理厂，不向河道泄漏。

• 液动限流闸门：保持全开状态。由于无雨水稀释，截流井内水体均为高浓度污水，限流闸门全开可化提升污水过流能力，确保所有污水通过截流通道流入市政污水管网，最终输送至污水处理厂进行生化处理、深度净化，达标后再排放。

• 液动下开式堰门：保持全关状态。堰门门板完全下落，与堰框密封贴合（通过橡胶密封件实现双向密封），阻断雨水排放通道。此时即使截流井内存在少量积水（如管道渗漏水），也无法越过堰门流入河道，从物理层面杜 绝 “晴天污水入河” 问题。

• SCADA 系统作用：实时采集截流井内液位（通过超声波液位计）、污水流量（通过电磁流量计）数据，若发现液位异常升高（可能因管道堵塞导致污水淤积），或流量低于预设值（可能因限流闸门故障关小），立即触发声光报警，通知运维人员现场排查，避免污染风险。

2. 初雨模式：限流截污，减少污染负荷

降雨初期（通常为降雨前 30 分钟至 1 小时），雨水会冲刷地表的泥沙、垃圾、油污等污染物，形成 “初雨径流”，其污染浓度接近污水。此时系统进入 “限流截污模式”，在保障初雨截流的同时，避免过量雨水涌入污水管网。

• 液动限流闸门：保持70%-90% 开度。根据 SCADA 系统采集的雨量计数据（如降雨量达到 5mm/h），限流闸门适当关小但不完全关闭，既能截流大部分初雨（减少污染物入河），又能避免截流量过大导致污水管网超载、溢流。

• 液动下开式堰门：保持10%-30% 开度。此时堰门轻微开启，仅允许少量未被截流的洁净雨水（如后期降雨强度减弱时）排放，若初雨污染浓度较高（通过水质监控仪检测 COD、SS 等指标），则堰门开度进一步减小，优先保障截污。

• 核心目标：通过 “限流 + 小开度排放” 的组合，平衡 “初雨污染控制” 与 “管网负荷保护”，避免初雨直接入河造成河道污染，同时为后续大雨排放预留管网容量。

3. 大雨 / 暴雨模式：优先排涝，保障系统安全

当降雨量达到中大雨级别（如降雨量超过 15mm/h），截流井内液位快速上升，若继续大量截流雨水，会导致市政污水管网超载、倒灌，甚至引发城市内涝。此时系统切换为 “优先排涝模式”，以保障排水通畅为核心，适度减少污水截流。

• 液动限流闸门：逐步关小至10%-30% 开度（或完全关闭）。随着雨量增大，SCADA 系统根据液位数据（如截流井液位达到警戒水位的 80%），控制限流闸门持续关小，仅保留少量通道用于截流高浓度污水，大部分雨水不再进入污水管网。

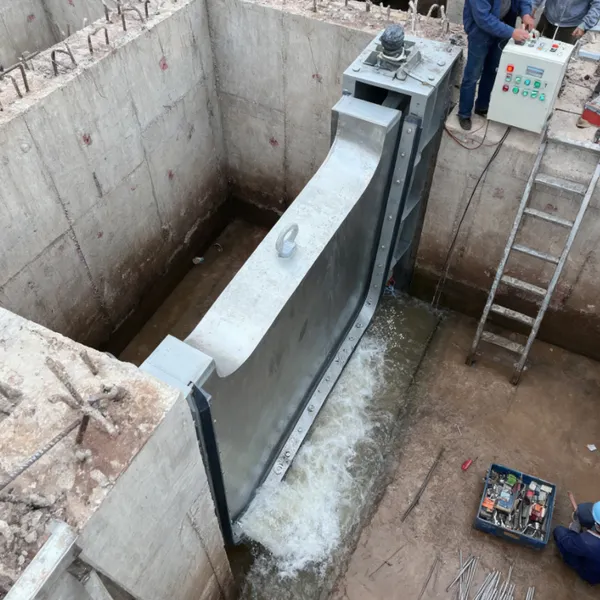

• 液动下开式堰门：同步逐步开启至70%-全开。堰门向下开启的结构优势在此刻凸显 —— 无需占用井体上部空间，可快速实现大开度排放，让大量雨水通过雨水通道直接排入河道，缓解城市内涝压力。若液位达到警戒水位，堰门立即全开，确保雨水快速排出。

• 安全保障：系统同时监测雨水排放口的水质，若发现雨水携带大量污染物（如管道破损导致污水混入），会适当调小堰门开度，延长雨水在井内的停留时间，通过截流通道分流部分污染雨水，平衡 “排涝” 与 “控污” 的关系。

4. 雨后恢复模式：快速切换，重建截污屏障

降雨停止后，地表径流逐渐减少，截流井内液位开始下降，系统需快速恢复至晴天模式，避免雨停后残留的污水或地表污水入河。

• 液动限流闸门：随液位下降逐步开大，当液位降至晴天正常水位时，恢复全开状态，重新开启全量截污通道，确保后续产生的污水全部进入处理厂。

• 液动下开式堰门：随液位下降逐步关小，当液位低于堰门底部密封线时，恢复0% 全关状态，重新阻断雨水通道，防止污水泄漏。

• SCADA 系统联动：雨后恢复过程中，系统会持续监测水质数据，若发现水体仍存在较高污染（如雨后地表冲刷残留污染物），会适当延迟堰门关闭时间，待污染浓度降至安全值后再完全关闭，进一步保障河道水质。

三、技术优势：为何能实现 “晴天污水零入河”？

液动下开式堰门与液动限流闸门的搭配，之所以能成为截流井雨污分流的优选方案，核心在于其技术特性完 美适配 “晴天截污” 的核心需求，同时兼顾雨天运行的灵活性与稳定性。

1. 密封性能优异，杜 绝晴天泄漏

• 液动下开式堰门：采用橡胶密封件与堰框紧密贴合，关闭时可实现 “双向密封”（既阻断井内污水向外泄漏，也防止河道水倒灌进入井内），密封精度可达毫米级，即使截流井内存在一定水位压力，也不会出现污水渗漏问题。

• 液动限流闸门：闸门门板与门框之间采用弹性密封结构，全开时无阻碍过流，关闭时可实现严密截流，避免在晴天时因闸门密封不严导致污水从截流通道反向泄漏（如污水管网压力过高时的回流）。

2. 控制精度高，适配复杂工况

• 二者均采用液压驱动方式，可实现 “无级调节”，而非传统闸门的 “全开 / 全关” 二元控制。

• 搭配 SCADA 系统后，控制精度进一步提升 —— 通过 PID（比例 - 积分 - 微分）调节算法，可根据液位、流量、雨量等数据实时微调开度，误差可控制在 ±5% 以内，确保截流与排放的精准平衡。

3. 抗堵塞能力强，保障长期稳定运行

• 液动下开式堰门：向下开启的结构可避免垃圾、泥沙在门板上方堆积（传统上开式闸门易因杂物堆积导致无法关闭），同时可通过 “快速启闭” 功能形成瞬时水流，冲洗截流井内沉积的污泥（如晴天时定期开启堰门 10% 开度，利用水位差形成冲洗水流），防止管道堵塞。

• 液动限流闸门：闸门通道设计为流线型，减少水流阻力的同时，降低杂物卡阻风险；闸门底部设置排污口，可定期排出沉积在闸门附近的泥沙，避免因堵塞导致开度控制失效。

4. 远程智能化，降低运维成本

• SCADA 系统可实现 “无人值守” 运行，晴天时无需人工现场巡检，系统自动监测设备状态、液位、流量等数据，若出现故障（如闸门卡阻、液压系统泄漏），立即触发远程报警，运维人员可通过监控中心查看故障位置与原因，精准上门维修，大幅降低人工成本。

• 系统支持历史数据存储与分析（如晴天污水流量变化、闸门运行次数等），运维人员可通过数据分析预判设备损耗情况（如密封件老化、液压油变质），提前开展预防性维护，避免因设备故障导致晴天污水泄漏。

四、应用价值：守护城市水环境的关键屏障

在当前 “海绵城市” 建设与 “黑臭水体治理” 的大背景下，液动下开式堰门与液动限流闸门搭配的截流井系统，其 “晴天污水零入河” 的核心功能，具有重要的环境价值与社会价值。

1. 阻断污染源头，改善河道水质

晴天时，城市旱流污水若直接入河，会导致河道溶解氧降低、藻类大量繁殖，引发黑臭水体问题。该系统通过全量截污，将污水全部输送至处理厂，从源头切断了晴天污染输入，为河道生态修复提供了基础条件 —— 据实际工程数据显示，采用该系统的区域，河道晴天水质可提升 1-2 个等级，黑臭现象基本消除。

2. 减轻处理厂负荷，提升处理效率

雨天时，若大量雨水进入污水管网，会导致污水处理厂 “水力冲击”（进水流量骤增、浓度骤降），影响处理工艺稳定性，甚至导致处理不达标排放。该系统通过限流闸门控制雨天截流量，可减少 50%-70% 的雨水进入污水管网，让处理厂始终处于稳定运行状态，提升污水净化效率。

3. 保障排水安全，缓解城市内涝

液动下开式堰门的大开度排放能力，可在暴雨时快速排出雨水，避免截流井内液位过高导致倒灌，进而缓解城市道路积水、小区内涝等问题。同时，系统的远程监控功能可提前预判降雨强度，提前开启堰门预留排水通道，提升城市排涝的主动性。

五、总结

液动下开式堰门与液动限流闸门的协同应用，是截流井雨污分流技术的一次优化升级 —— 通过 “分工明确、联动控制” 的运行逻辑，结合 SCADA 远程智能化管理，既实现了 “晴天污水零入河” 的核心目标，又兼顾了雨天排涝与污水处理负荷平衡的需求。在未来城市排水系统改造中，这一方案将成为守护水环境、建设宜居城市的重要技术支撑，为实现 “水清、岸绿、景美” 的城市生态目标提供坚实保障。
