继电器综合参数测试仪 型号:GCK9-RPT-5B-4库号：M396379

简介

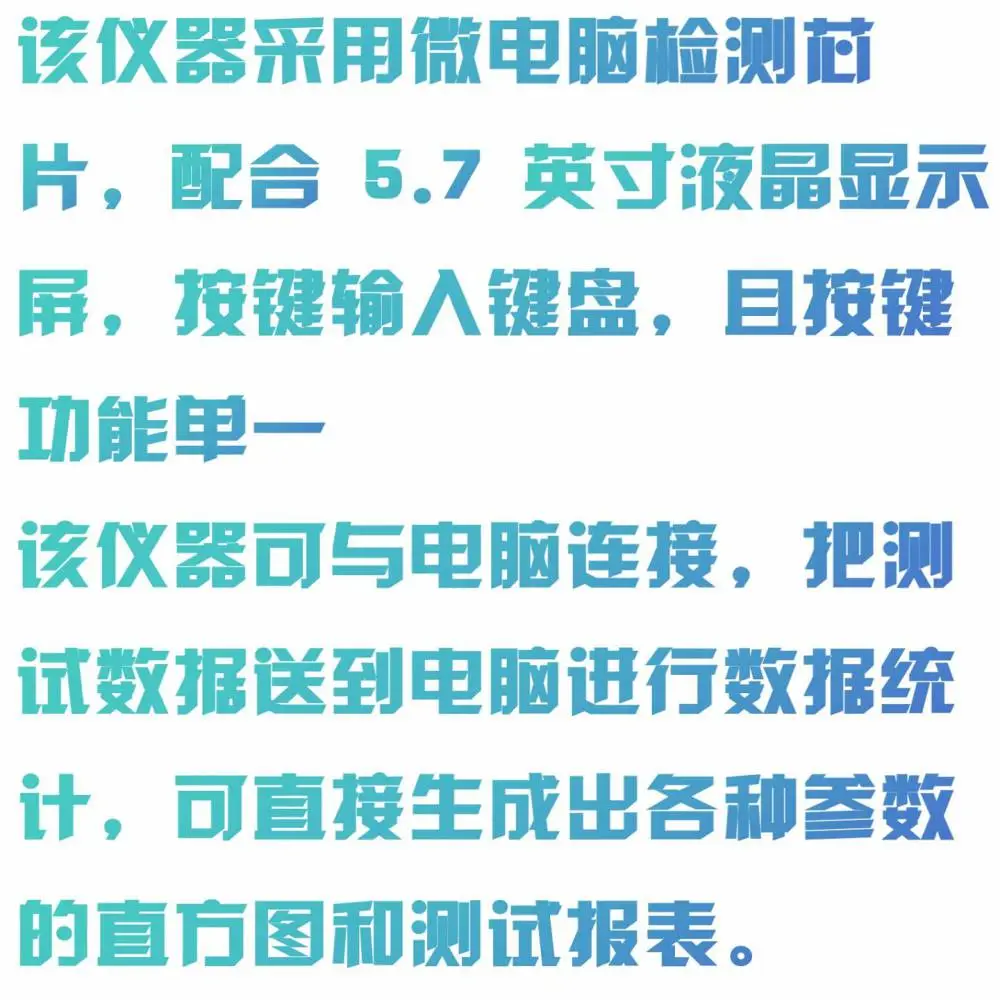

该仪器采用微电脑检测芯片，配合 5.7 英寸液晶显示屏，按键输入键盘，且按键功能单一，方便用户仪器的使用方法。

该仪器可与电脑连接，把测试数据送到电脑进行数据统计，可直接生成出各种参数的直方图和测试报表。

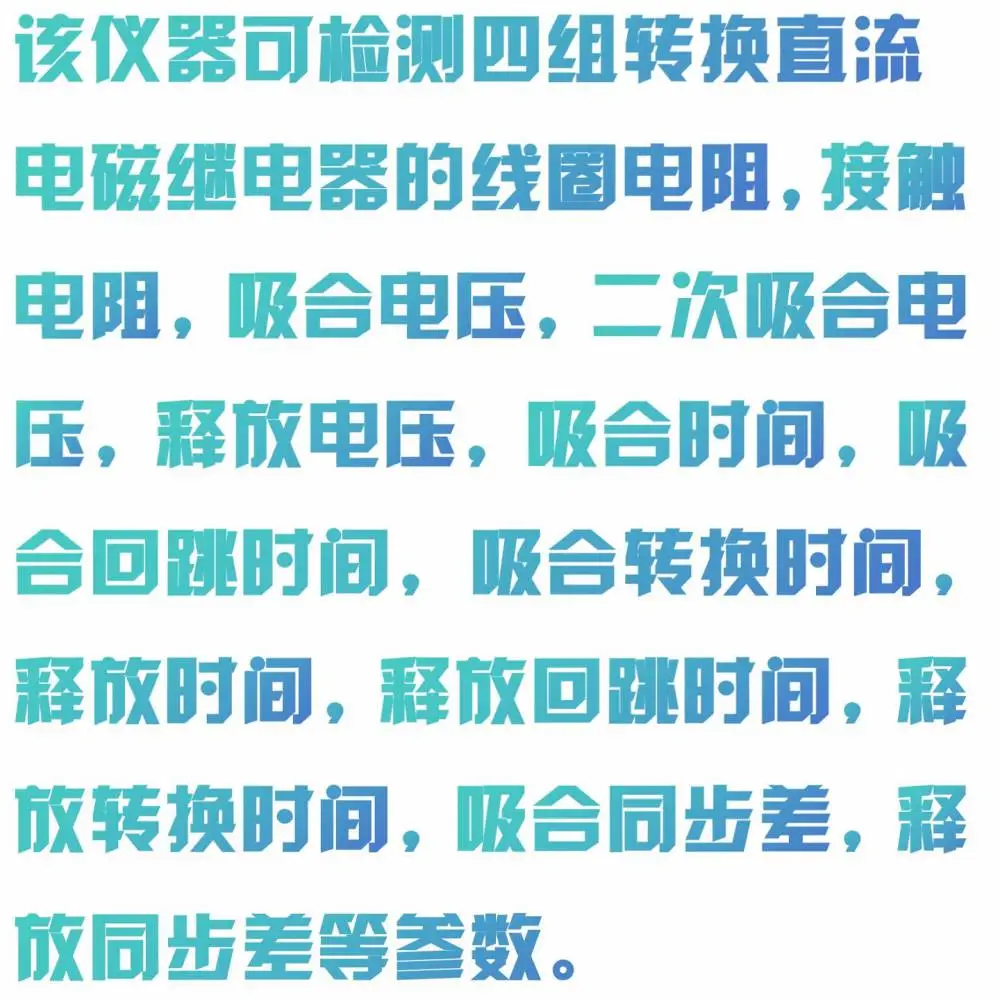

该仪器可检测四组转换直流电磁继电器的线圈电阻，接触电阻，吸合电压，二次吸合电压，释放电压，吸合时间，吸合回跳时间，吸合转换时间，释放时间，释放回跳时间，释放转换时间，吸合同步差，释放同步差等参数。

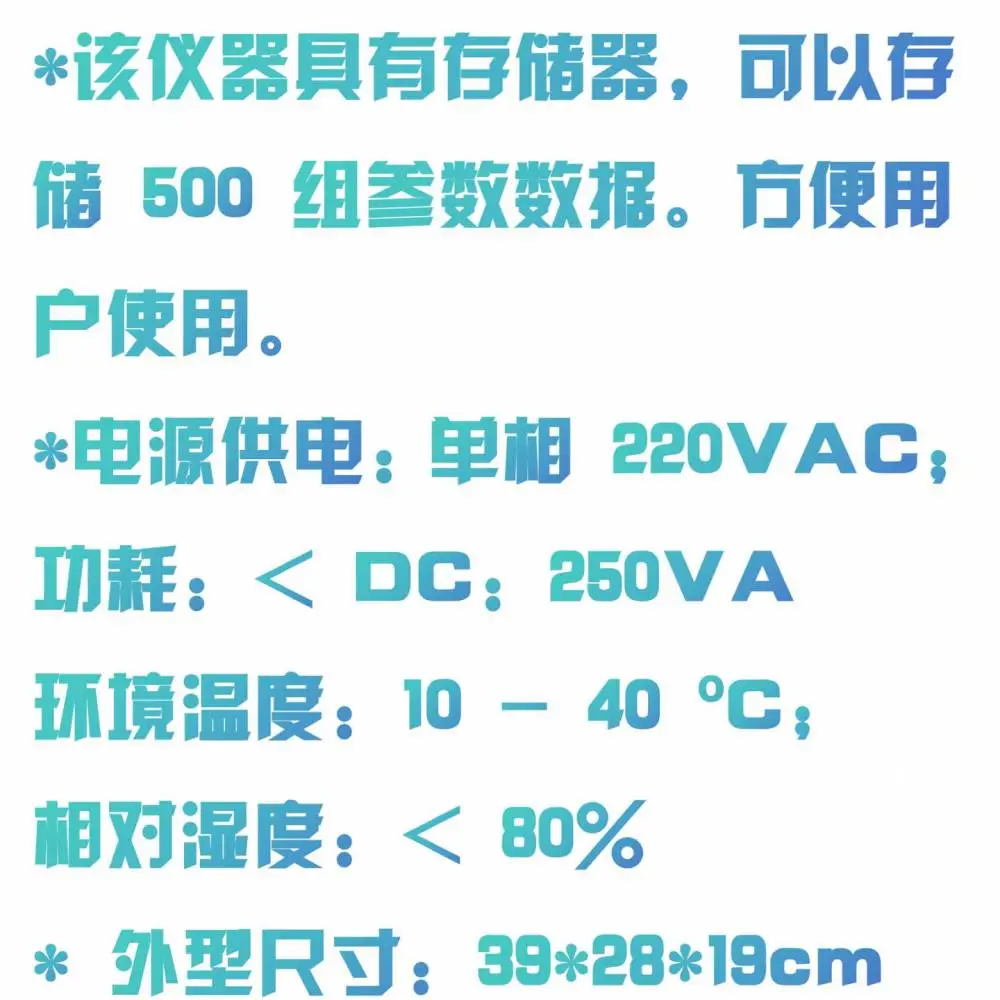

该仪器具有存储器，可以存储 500 组参数数据。方便用户使用。

2、电源供电：单相 220VAC；功耗：

环境温度：10 - 40 ?C；相对湿度：<80%

3、 外型尺寸：39*28*19cm

二、 指标

1.环境温度：

测量范围：2-51?C，分辨率 0.01 ?C，精度±1%±0.2 ?C

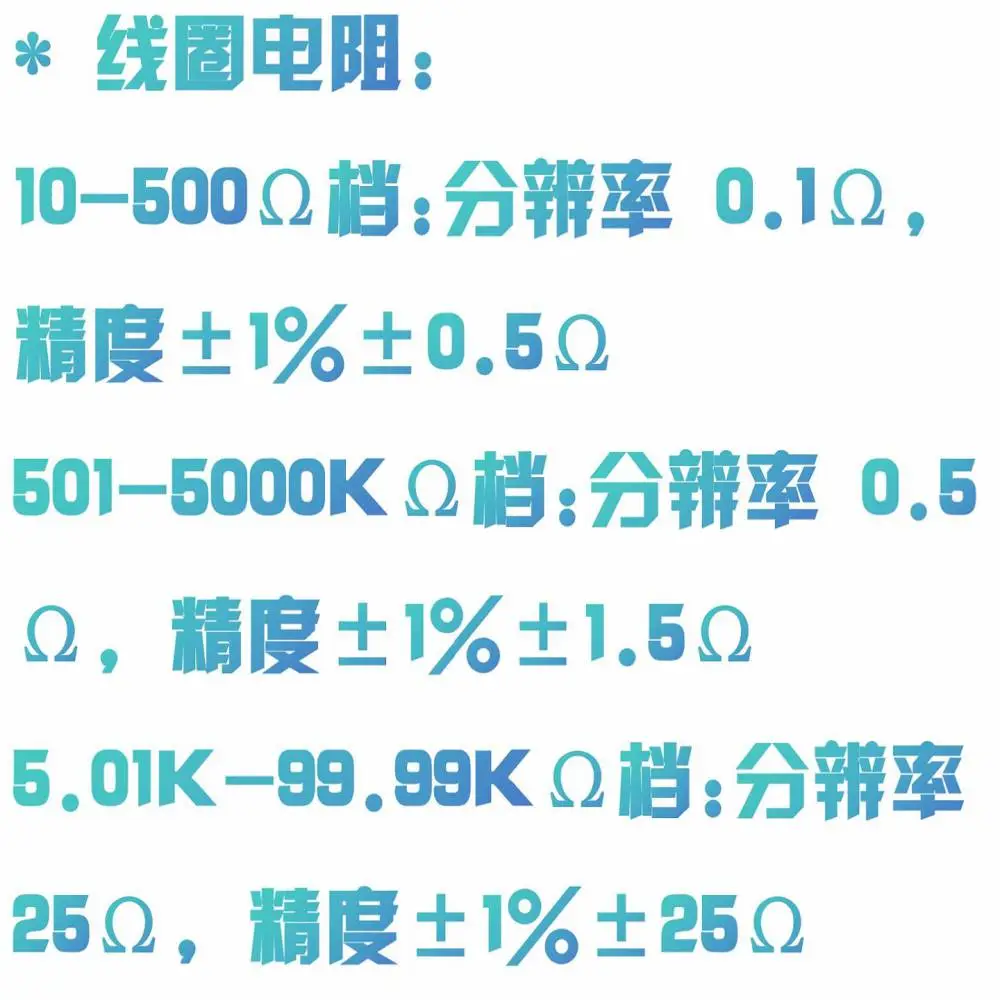

2. 线圈电阻:

10-500Ω档:分辨率 0.1Ω，精度±1%±0.5Ω

501-5000KΩ档:分辨率 0.5Ω，精度±1%±1.5Ω

5.01K-99.99KΩ档:分辨率 25Ω, 精度±1%±25Ω

3. 接触电阻:

测试条件：10mA/6V；100mA/6V；1A/6V 三档

测试范围：0-500mΩ，分辨率 0.1mΩ，精度±1%±0.2m

4. 吸合/释放电压:

直流电压测试范围：0-30V，分辨率 0.01V，精度±1%±0.02V

30-120V 分辨率 0.1V，精度±1%±0.1V

5. 吸合/释放时间：

测试范围：0-65ms ，分辨率 0.01ms ，精度±0.1ms

6. 吸合/释放回跳时间：

测试范围：0-65ms ，分辨率 0.01ms ，精度±0.1ms

7. 同步时间：

测试范围：0-65ms ，分辨率 0.01ms ，精度±0.1ms

10． 阶梯波（斜波）试时间：<2.5S

11． 方波（快测）测试时间：<1.8S中西集团
