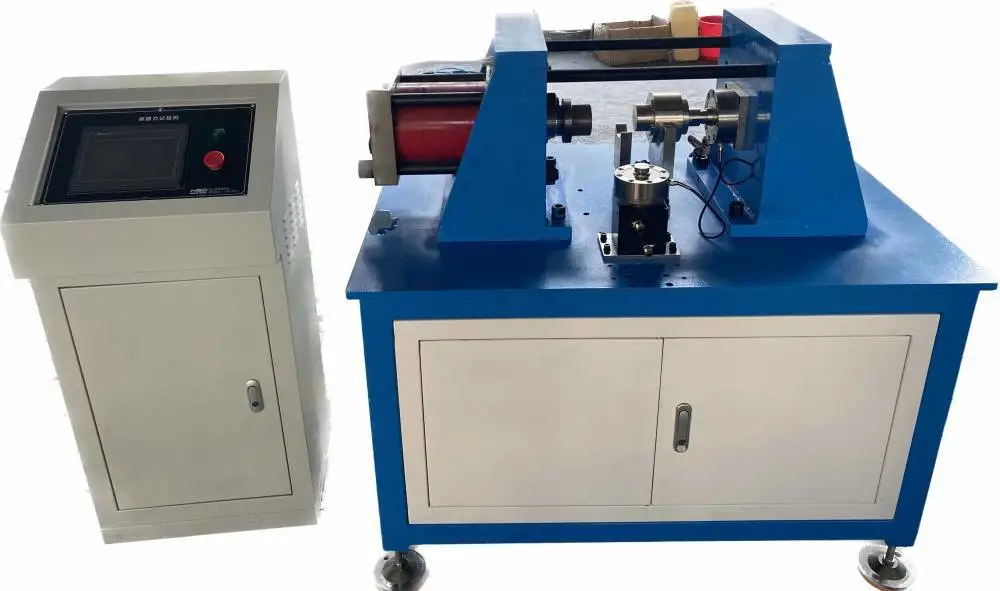

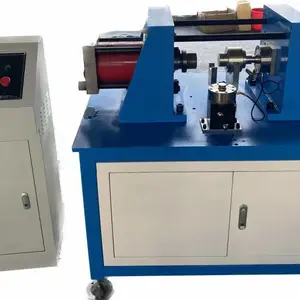

摩擦力试验机WSD-8845

一   使用范围：测试摩擦材料的摩擦力的大小。

二 主要功能及机器特点：

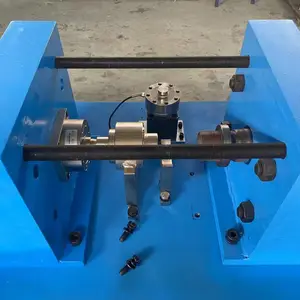

（1）采用一体化的设计，采用液压快速夹紧装置夹紧。

（2）采用高精度的力量传感器和触摸屏来测量和显示旋转力量。

（3）采用全比例阀调压设计，可以在触摸屏上面设置液压的压力，闭环控制。

   三  主要技术参数：

1)   加载大油缸￠160*100mm，加载有效面积为200.96平方厘米

2)   按照标准要求试件的加载压强为50MPA，试件加载面积为28.26平方厘米，加载力为14.13T。

3)   加载大油缸的液压压力为7 MPA

4)   实际大油缸压力为0---10 MPA可调

5)   实际大油缸加载力为0---20T, 试件的加载压强为0---70.77MPA

6)   加载小油缸采用￠63，加载有效面积为31.15平方厘米

7)   加载小油缸压力为0---10 MPA可调，加载力为3.1 T，完全满足现在和后续的使用要求。

8)   加载大油缸力量传感器容量：20T

9)   加载   小油缸力量传感器容量：5T

10)  机器力量精度    ：≤1%

11)  传感器解析度    ：1/10000

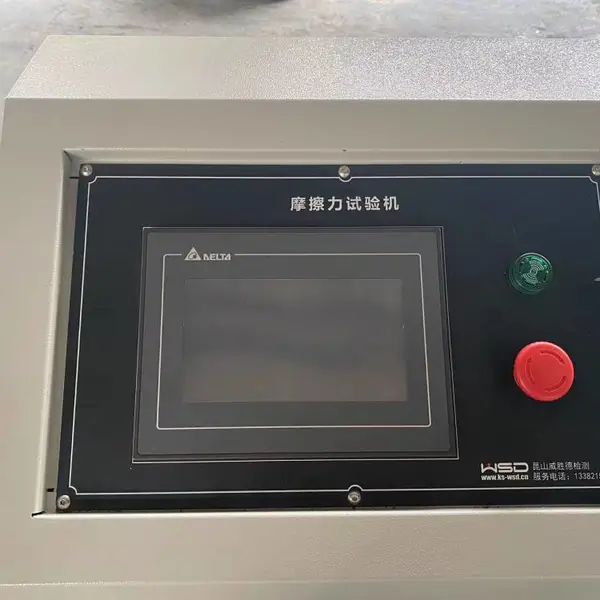

12)  操作界面显示方式：7”大屏幕液晶显示测试数据。

13)  停止方式：

达到测试要求自动停机（小油缸缓慢增大压力，到力值突然卸载，记录此时的加载力值）

    超过设定安全加载力时自动停机，保护机台

14)  电器元器件采用欧姆龙，士林，LG等***品牌

15)  大小油缸压力的调节方式采用比例调压阀来自动调节油缸压力。

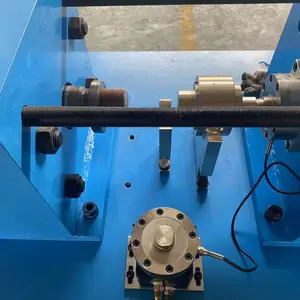

16)  力量传感器来直接显示大、小油缸的实时加载力。

17)  系统自动抓取小油缸的加载力，并显示和保存。

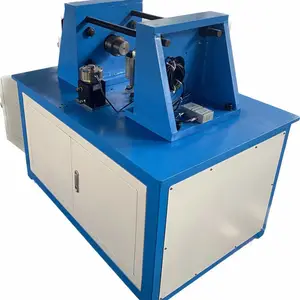

18)  整机采用钢结构，稳定性和牢固度高

19)  整机外观静电喷涂，其他零部件电镀和发黑处理，防锈能力高，外观美观。

20)  电源：三相 AC380V  5kw

                                         图片仅供参考，请以实际机器为准

二、动作说明

1.   启动马达

2.   设定好大、小油缸的加载力值

3.   启动程序

4.   大缸加载线圈通电，大缸比例减压阀开始加大输出电压值，大缸开始加载

5.   如果到前极限，则大缸加载线圈断电保护。（前后极限都有保护）

6.   检测20t传感器的力值，一直到设定的大缸加载力值，保持当前输出电压值。

7.   小缸加载线圈通电，小缸比例减压阀开始加大输出电压值，小缸开始加载,同时检测小缸加载力值

8.   如果小缸加载力不到设定力值，小缸比例减压阀继续加大输出电压值，一直到加载力值突然变小。小缸加载线圈断电，记录加载过程中的力值。

9.   如果小缸加载力到设定力值，则小缸比例减压阀维持当前输出电压值

10.  如果小缸运行到前极限，则小缸加载线圈断电。

11.  试验结束

12.  大缸退载线圈通电，一直运行到后极限

13.  小缸退载线圈通电，一直运行到后极限

14.  大、小缸比例减压阀输出电压输出为0。

15.  程序停止

16.  关闭马达。
