产品概览

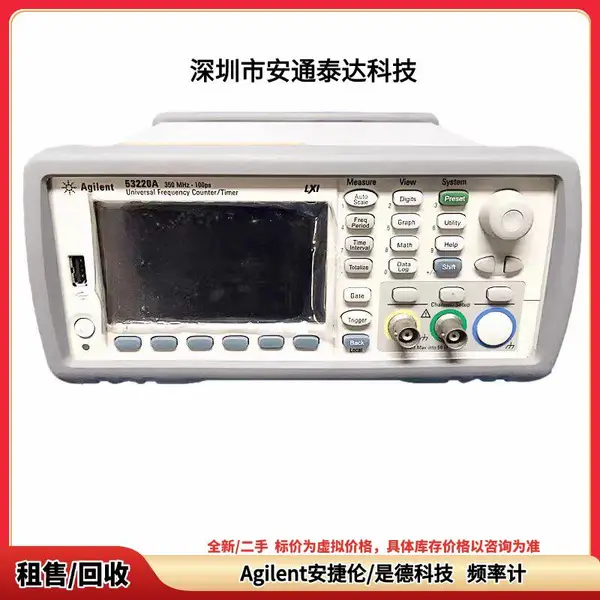

频率计数器在研发和制造中都依赖于最快、最准确的频率和时间间隔测量。Keysight 53220A（安捷伦）通用频率计数器/定时器扩展了这一期望，可为提供最多的信息、连通性和新的测量功能，同时继续在已经可靠的速度和准确性的基础上继续发展。

Agilent 53220A 通用频率计数器/定时器的特性和规格包括：

两个 350 MHz 输入通道，外加可选的第三个通道（6 GHz 或 15 GHz）

12 位/秒分辨率，100 皮秒时间间隔分辨率

LXI-C/LAN 和 USB 标准，GPIB 可选

内置数学分析和颜色、图形显示（趋势图和直方图）

可选：锂离子电池

输入特性：

通道 1 和 2：标准，DC - 350 MHz

标准输入：

频率范围：

直流耦合：直流 (1 mHz) 至 350 MHz（2.8 ns - 1000 秒）

交流耦合 50 O 或 1 MO：10 Hz - 350 MHz

输入：

连接器：前面板 BNC(f)

输入阻抗（典型值）：可选 1 MO ± 1.5% 或 50 O ± 1.5% ||

输入耦合：可选择直流或交流

输入滤波器：可选择 100 kHz 截止频率低通 10 Hz（交流耦合）截止频***通滤波器

振幅范围：

输入范围：±5 V (±50 V) 满刻度范围

灵敏度（典型值）： DC - 100 MHz：20 mVpk > 100 MHz：40 mVpk

噪声：500 ?Vrms（值），350 ?Vrms（典型值）

输入事件阈值：

阈值电平：±5 V (±50 V)，步长为 2.5 mV (25 mV)

噪声抑制：可选择开/关

斜率：可选择正或负

自动缩放：获取电流测量通道的信号，选择量程（5 V 或 50 V），将自动电平设置为 50%

自动水平：可选择开或关：

开：设置自动电平（Vpp 的***比）操作

每次 INIT 或超时后发生一次

测量信号 Vpp 并将触发电平设置为 50%

关闭：可选择的用户设置电平（伏特）

自动电平的最小信号频率：用户可选择：慢速：50 Hz；快速：10 kHz

自动电平的最小信号：300 mVpp

输入：

50 O 伤害等级：1 W

50 O 保护阈值：不会在低于 7.5 VpK 时激活 50 O 内部终端通过切换到 1 MO 自动保护

1 MO 伤害等级：

直流 - 5 kHz：350 Vpk（交流 + 直流）

5 kHz - 100 kHz：线性降额至 10 Vpk (AC + DC)

 >100 kHz：10 Vpk（交流 + 直流）

一般特征：

预热时间：45分钟

显示屏：4.3" 彩色 TFT WQVGA (480 x 272)，LED 背光

U 盘：FAT、FAT32

编程语言：

SCPI：532xx 系列和 53131A/53132A/53181A 系列兼容模式

编程接口：

LXI-C 1.3：10/ 100/ 1000 LAN（LAN 套接字和 VXI-11 协议）

USB 2.0设备端口：USB2.0（USB-TMC488协议）

GPIB 接口（选件 400）：GPIB（IEEE-488.1、IEEE-488.2 协议）

Web 用户界面：LXI C 类兼容
