德国Malmedie Antriebstechnik筒形联轴器FTTXL 21用于钢铁厂、取料机、卸船机

德国Malmedie Antriebstechnik

MALMEDIE是的工业应用机械联轴器制造商之一。

二、Malmedie产品分类

Malmedie筒式联轴器

Malmedie马尔梅迪桶联轴器 TTXL

Malmedie马尔梅迪桶联轴器MTTXL

Malmedie马尔梅迪吨离合器 TT

Malmedie齿形联轴器

Malmedie马尔梅迪齿形联轴器 LX

Malmedie马尔梅迪齿形联轴器 GLX

。.GZ

Malmedie安全联轴器

Malmedie法兰联轴器

Malmedie ISC-葫芦

三、Malmedie型号

 Malmedie 656439

Malmedie  659440

Malmedie TTXs 26

Malmedie AZNX 5,6

Malmedie FTTXs 21

Malmedie 665013 TTXL 15

Malmedie FTTXs 21 - uns. Zg. 659440

三、Malmedie 产品介绍

铝加工厂使用

Malmedie  FTTXL

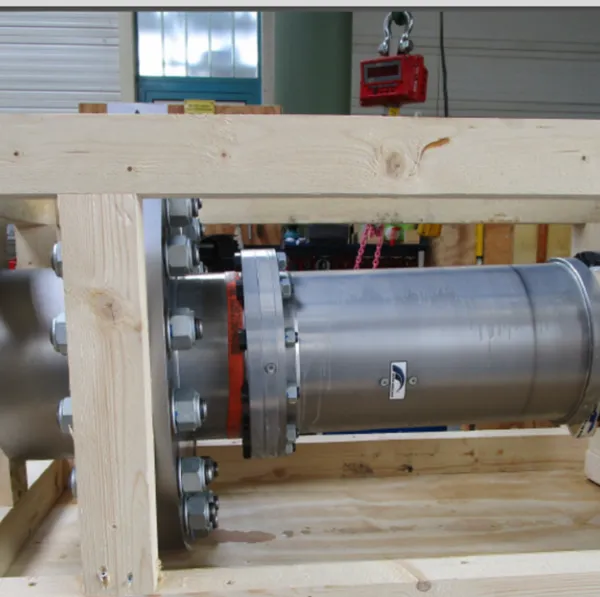

Malmedie  管状联轴器FTTXL 21

我们的尺寸表 709-09

定位轴承设计

扭矩 Tk = 385 000 牛米

径向载荷 Fr max = 290 000 N

轮毂长度 = 330 毫米

最小孔径 = 170 mm

孔径 = 270 mm

钻孔和开槽

Malmedie  (F)TTXL 是我们筒形联轴器的***型号，也是之前 (F)TTXs 系列的升级版。

外部尺寸没有变化，***了互换性。只要安装了 (F)TTXs 系列的桶形接头，就可以安装 (F)TTXL 系列的桶形接头。

我们将在您下订单时提供图纸。

1、Malmedie 联轴器/绳筒连接

绳鼓法兰的材料的***屈服强度应为355MPa[例如，S355M-DINEN10025-4]。使用强度等级10.9的根据DIN931、DIN933或DIN6914的螺栓和根据DIN6916的垫圈将中间滚筒联轴器固定在绳滚筒上。

2、Malmedie 滚筒联轴器关键连接

根据DIN6885-1，所述孔的给定值均有效。原则上，每一个关键连接都必须检查表面压力。根据BS 46、ANSI B17.1或其他标准的钥匙也是可能的。对于其他类型的连接，如根据DIN 5480进行的花键连接或多个花键轴连接，请与我们联系。有关收缩配合连接，请参见***1页。

型号：0.75-112
