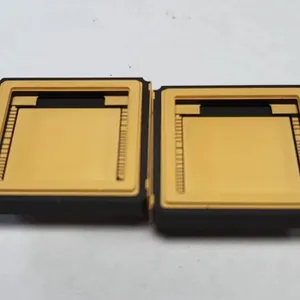

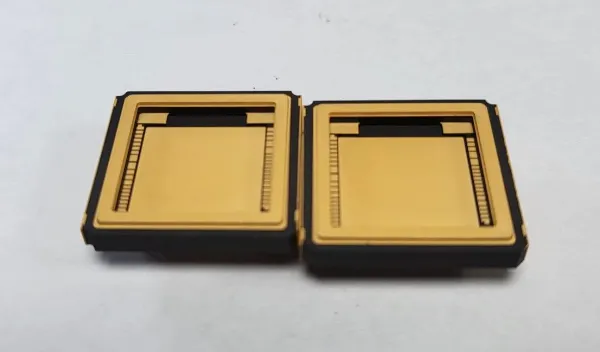

电子元器件镀金工艺的历史演进 早在大规模集成电路尚未普及的时期，金就因其优良的导体特性在一些行业崭露头角。例如早期通信用继电器的触点，为在高湿度或多尘环境中保持长期稳定的低接触电阻，金作为电镀层开始被应用。随着计算机、通信设备、航空航天等***技术领域的蓬勃发展，对电子元器件性能的要求不断攀升，镀金工艺也迎来了持续的迭代优化。 早期的镀金工艺相对简单，难以***控制金层的厚度和致密度。但随着技术的进步，如今已能够通过***控制电流密度、镀液配方与温度环境，实现金原子在基底表面的均匀分布。现代自动化产线的引入更是如虎添翼，不仅大幅提升了镀金效率，还***提高了质量，使得电子元器件在可靠度、抗氧化性和电学性能等方面有了质的飞跃。从初的尝试应用到如今成为广阔采用的成熟表面处理方式，镀金工艺在电子工业的发展历程中不断演进，为电子技术的持续进步提供了有力支撑 。芯片引脚镀金，优化电流传导，提升芯片运行效率。浙江氮化铝电子元器件镀金外协

镀金层厚度是决定陶瓷片综合性能的关键参数，其对不同维度性能的影响呈现明显差异化特征：在导电性能方面，厚度需达到“连续镀层阈值”才能确保稳定导电。当厚度低于0.3微米时，镀层易出现孔隙与断点，陶瓷片表面电阻会骤升至10Ω/□以上，无法满足高频信号传输需求；而厚度在0.8-1.5微米区间时，镀层形成完整致密的导电通路，表面电阻可稳定维持在0.02-0.05Ω/□，能适配5G基站滤波器、卫星通信组件等高精度场景；若厚度超过2微米，导电性能提升幅度不足5%，反而因金层内部应力增加可能引发性能波动。机械稳定性与厚度呈非线性关联。厚度低于0.5微米时，金层与陶瓷基底的结合力较弱，在冷热循环（-55℃至125℃）测试中易出现剥离现象，经过500次循环后镀层完好率不足60%；当厚度控制在1-1.2微米时，结合力可达8N/mm?以上，能承受工业设备的振动冲击，在汽车电子陶瓷传感器中可实现10年以上使用寿命；但厚度超过1.5微米时，金层与陶瓷的热膨胀系数差异会加剧内应力，导致陶瓷片出现微裂纹的风险提升30%。在耐腐蚀性维度，厚度需匹配使用环境的腐蚀强度。在普通室内环境中，0.5微米厚度的金层即可实现500小时盐雾测试无锈蚀；北京五金电子元器件镀金镍同远表面处理公司，成立于 2012 年，专注电子元器件镀金，技术成熟，工艺精湛。

深圳市同远表面处理有限公司在电子元器件镀金领域深耕多年，将精度视为生命线。车间里，X 射线测厚仪实时监控每一批次产品，让金层厚度误差严格控制在 0.1 微米内。曾有客户带着显微镜来验货，看到金层结晶如精密齿轮般规整，当场签下三年面对航天领域的***环境要求，该公司的工程师们研发出特殊镀金方案。通过调整脉冲电流参数，让金原子在元器件表面形成致密保护层，即便经历零下 50℃到零上 150℃的温度骤变，镀层依然稳固如初，多次为卫星通信元件提供可靠保障。合作协议。

铜件凭借优异的导电性，广泛应用于电子、电气领域，但易氧化、耐腐蚀差的缺陷限制其***场景使用，而镀金工艺恰好能弥补这些不足，成为铜件性能升级的重心手段。从性能提升来看，镀金层能为铜件构建双重保护：一方面，金的化学稳定性***，在空气中不易氧化，可使铜件耐盐雾时间从裸铜的24小时提升至500小时以上，有效抵御潮湿、酸碱环境侵蚀；另一方面，金的接触电阻极低去除氧化层，再采用预镀镍作为过渡层，防止铜与金直接扩散形成脆性合金，确保金层结合力达8N/mm?以上。镀金层厚度需根据场景调整：电子接插件常用0.8-1.2微米，既***性能又控制成本；***精密仪器的铜电极则需1.5-2微米，以满足长期稳定性需求，且多采用无氰镀金工艺，符合环保标准。应用场景上，镀金铜件覆盖多个领域：在消费电子中，作为手机充电器接口、耳机插头，提升插拔耐用性；在汽车电子里，用于传感器引脚、车载连接器，适应发动机舱高温环境；在航空航天领域，作为雷达组件的铜制导电件，保障***环境下的信号传输稳定。此外，质量控制需关注金层纯度与孔隙率，通过X光荧光测厚仪、盐雾测试等手段，确保镀金铜件满足不同行业的性能标准，实现功能与寿命的双重保障。电子元器件镀金优化了焊接可靠性，避免焊接处氧化虚接，降低设备组装故障风险。

电子元器件镀金工艺全解析 电子元器件镀金工艺包含多个关键环节。首先是基材预处理，这是保障镀层结合力的基础。对于铜基元件，一般先通过超声波清洗去除表面油污，再用稀硫酸活化，形成微观粗糙面，以增强镀层附着力；而陶瓷基板等绝缘基材，则需借助激光蚀刻技术制造纳米级凹坑，实现金层的牢固锚定。 镀金过程中，电流密度、镀液温度及成分比例等参数的精细调控至关重要。针对不同类型的元件，需采用差异化的参数设置。例如，通讯光纤模块的镀金件常采用脉冲电流，确保镀层均匀性偏差控制在极小范围内；高精密连接器则使用恒流模式，并配合稳定的电源，将电流波动控制在极低水平。镀液温度通常严格维持在特定区间，同时添加合适的有机添加剂，可细化晶粒，降低镀层孔隙率。 完成镀金后，还需进行后处理及检测。后处理一般包括冲洗、干燥以及烘烤等步骤，以消除内应力，提升镀层结合力。检测环节涵盖金层厚度测量、外观检测、附着力测试等，只有各项检测均达标的镀金元器件，才能进入下一生产环节 。电子元器件镀金能优化焊接性能，避免焊接处氧化虚接，提升电子设备组装可靠性。浙江氮化铝电子元器件镀金外协

汽车电子元件需耐受振动与温度波动，电子元器件镀金可增强结构稳定性，避免功能失效。浙江氮化铝电子元器件镀金外协

影响电子元器件镀铂金质量的关键因素可从基材预处理、镀液体系、工艺参数、后处理四大重心环节拆解，每个环节的细微偏差都可能导致镀层出现附着力差、纯度不足、性能失效等问题，具体如下：一、基材预处理：决定镀层“根基牢固性”基材预处理是镀铂金的基础，若基材表面存在杂质或缺陷，后续镀层再质量也无法***结合力，重心影响因素包括：表面清洁度：基材（如铜、铜合金、镍合金）表面的油污、氧化层、指纹残留会直接阻断镀层与基材的结合。若简单水洗未做超声波脱脂（需用碱性脱脂剂，温度50-60℃，时间5-10min）、酸洗活化（常用5%-10%硫酸溶液，去除氧化层），镀层易出现“局部剥离”或“真孔”。基材粗糙度与平整度：若基材表面粗糙度Ra＞0.2μm（如机械加工后的划痕、毛刺），镀铂金时电流会向凸起处集中，导致镀层厚度不均（凸起处过厚、凹陷处过薄）；而过度抛光（Ra＜0.05μm）会降低表面活性，反而影响过渡层的结合力，通常需控制Ra在0.1-0.2μm之间。浙江氮化铝电子元器件镀金外协
