产品概述

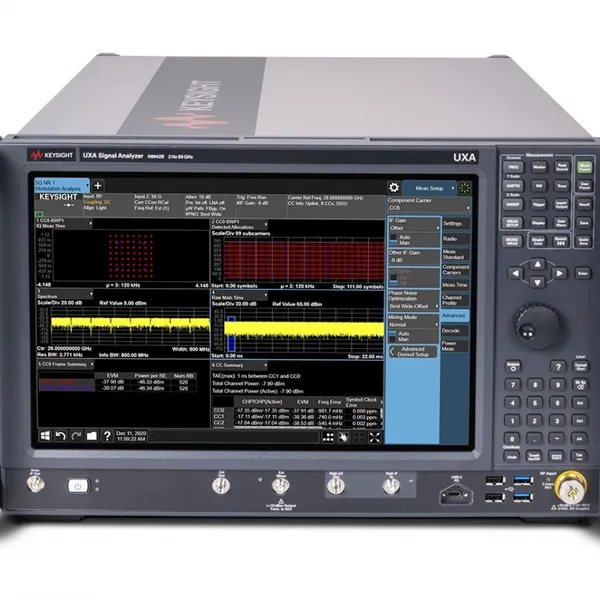

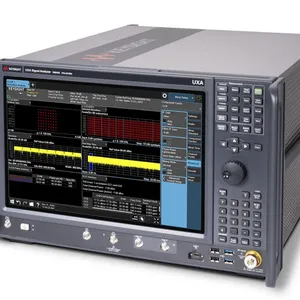

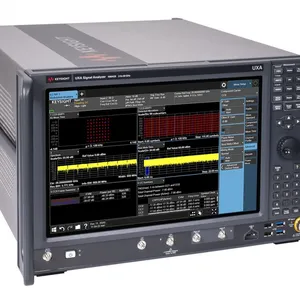

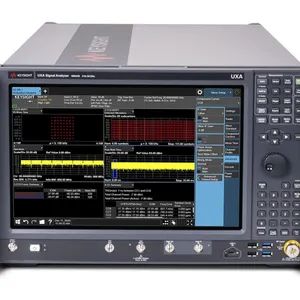

是德 N9042B UXA 信号分析仪，频率覆盖2Hz至75GHz，广泛应用于 5G、卫星、雷达等毫米波领域。拥有宽分析带宽和深动态范围，搭配专用软件可精准测试发射机性能，有效助力应对各类复杂设计挑战。

突出

使用我们的 N9042B UXA X 系列信号分析仪和测量应用，测试毫米波 （mmWave） 创新在 5G、卫星、雷达等领域的真实性能。N9042B 提供分析带宽和最深的动态范围，帮助您解决最棘手的毫米波挑战 - 紧张的设计裕度和时间线、复杂的调制和严格的标准。

通过即用型测量应用程序和信号分析软件确保您的设计符合***标准

通过 2 Hz 至 75 GHz 的无带预选扫描和 4 GHz 的分析带宽，清晰地看到信号

使用是德科技的误差矢量幅度 （EVM） 测试 5G NR 发射机的真实性能

使用扫描显示的平均噪声水平 （DANL） 快速查找雷达设计中的带外发射或杂散

开发具有 4 GHz 校正分析带宽的高通量卫星通信设计

测试应用软件

PathWave X 系列测量应用可满足***通信标准不断变化的测量要求。获取蜂窝通信、无线连接、航空航天/***和通用的即用型测量。

89600 PathWave VSA 软件是一套用于解调和矢量信号分析的综合工具。这些工具支持超过 75 种信号标准和调制类型，使您能够探索信号的几乎每个方面并优化进的设计。

选项

频率范围

编号 N9042B-544 频率范围，2 Hz 至 44 GHz

型号 N9042B-550 频率范围，2 Hz 至 50 GHz

编号 N9042B-575 频率范围，2 Hz 至 75 GHz

编号 N9042B-526 频率范围，2 Hz 至 26.5 GHz

连接器选项

N9042B-ALV 辅助日志视频输出

编号 N9042B-C24 射频输入，2.4 mm，公头

N9042B-CRW 连接器，中频输出，宽

N9042B-CRP 连接器后部，可编程中频输出

N9042B-YAV型 屏幕视频、日志视频和线性视频

型号 N9042B-C10 射频输入连接器，1.0 mm，公头

前置放大器

编号 N9042B-P44 前置放大器，44 GHz

N9042B-P50 前置放大器，50 GHz

编号 N9042B-P26 前置放大器，26.5 GHz

N9042B-P5L 前置放大器，50 GHz，基本

N9042B-P4L 前置放大器，44 GHz，基本

带宽

型号 N9042B-R10 分析带宽，1 GHz

型号 N9042B-R20 分析带宽，2 GHz

型号 N9042B-R40 分析带宽，4 GHz

编号 N9042B-R15 分析带宽，1.5 GHz

性能选项

N9042B-EA3型 电子衰减器，3.6 GHz

N9042B-EDC型 外部数字化仪控制

型号 N9042B-ST1 1 GHz IQ 流媒体

N9042B-ST2 2 GHz IQ 流媒体

校准选项

N9042B-英国6 带有测试数据的商业校准证书

安全功能

N9042B-SF1 安全功能，不包括启动程序

N9042B-SF2 安全功能，禁止保存结果

N9042B-SF3 安全功能，安全 RAM 磁盘启动

N9042B-SS7型 额外的 M.2 NVMe SSD，Win11，用于 PCA/PCB

N9042B-SS3 用于 PCA 的附加 M.2 NVMe SSD，Win10

源连接

N9042B-电调 外部源代码控制

外部混合

N9042B-EXW 外部混音，宽带宽

辅料

1DVR001A ROM/CD-R/RW 驱动器

1MSE001A型 鼠

MLP001A 最小损耗焊盘，50 至 75 欧姆

N9042B-2CM型 机架安装法兰套件 265.9mm H （6U） - 两个法兰支架，两个标准导轨

N9042B-2CP 机架安装法兰和手柄套件 265.9mm H （6U） - 两个支架、手柄、导轨

编号 N9042B-1RM 适配器-同轴直插孔-BNC插头-SMA 50欧姆

N9042B-2RM 适配器-同轴三通母头-BNC公头-BNC母头BNC

N9042B-3RM 电缆组件-同轴 RG-58 50 欧姆 BNC-公头 BNC-公头 2m-LG

N9042B-5RM 电缆组件-同轴 50 欧姆 SMA-插头 SMA-插头 610mm-LG

编号 N9042B-6RM 电缆组件-同轴 50 欧姆 SMA-插头 SMA-插头 1219mm-LG

编号 N9042B-7RM 电缆组件 USB A 转 Mini-B 3M-LG

N9042B-8RM 附加光数据接口电缆，1m

N9042B-9RM 光数据接口电缆，3m

订阅应用软件

N6141EM0E EMI测量应用

N9061EM0E 远程语言兼容性测量应用

N9062EM0E SCPI 语言兼容性测量应用程序

N9063EM0E 模拟解调测量应用

N9067EM0E 脉冲分析测量应用

N9068EM0E 相位噪声测量应用

N9069EM0E 噪声系数测量应用

N9071EM0E GSM/EDGE/Evo 测量应用

N9073EM0E W-CDMA/HSPA+ 测量应用

N9077EM0E WLAN 802.11a/b/g/j/p/n/af/ah 测量应用

N9077EM1E WLAN 802.11ac/ax 测量应用

N9077EM2E WLAN 802.11be/bn 测量应用

N9080EM0E LTE 和 LTE-Advanced FDD 测量应用

N9080EM3E NB-IoT 和 eMTC FDD 测量应用

N9082EM0E LTE 和 LTE-Advanced TDD 测量应用

N9084EM0E 短距离通信和物联网测量应用

N9085EM0E 5G NR测量应用

N90EMEMCB 基本 EMC 功能

N90EMFP2B 快速电源

N6171A MATLAB 软件

N90EMTDSB 时域扫描

N9054EM0E 矢量调制分析数字解调测量应用

N9054EM1E 矢量调制分析定制 OFDM 应用程序

N9080EM4E LTE V2X 测量应用

N9081EM0E 蓝牙 （TM） 测量应用

N9072EM0E CDMA2000 测量应用程序，仅远程控制

N9076EM0E 1xEV-DO 测量应用程序，仅远程控制

N9079EM0E TD-Scdma/HSPA 测量应用，仅远程控制

89601301C 多供应商硬件连接

89601AYAC Digital demodulation analysis

89601B7NC 3G modulation analysis

89601200C Advanced vector signal analysis all-inclusive with no frequency, bandwidth limits and up to 64 channels

N9055EM0E Power Amplifier Measurement Application

89601B7RC Wireless connectivity modulation analysis

89601BHFC Custom OFDM modulation analysis

89601BHGC LTE/LTE-A FDD modulation analysis

89601BHHC LTE/LTE-A TDD modulation analysis

89601BHNC 89601BHNC 5G NR/5G-***调制分析

89601BHPC型 FMCW 雷达分析

89601BHQC公司 脉搏分析

89601BHTC公司 物联网调制分析

89601BHXC型 高通量 WLAN 调制分析

N9042MMOB MIMO 的多盒同步

89601BHMC DOCSIS调制分析

N90EMPSMB Power Suite 测量应用程序

N9056EM0E 群延迟测量应用的信道质量

89601PSMC Power Suite 测量

N9042RTFB 实时分析，高达 2 GHz 带宽，检测

N9042RTBB 实时分析，高达 1 GHz 带宽，检测

N9042RTEB 实时分析，高达 2 GHz 带宽，基本检测

N9085EM4E NR V2X 测量应用

N9042RTAB 实时分析，高达 1 GHz 带宽，基本检测

N9077EM3E WLAN 802.11ac/ax 测量应用，有限

89601QAMC WLAN 4096QAM调制

89601BVXC 高通量 WLAN 调制分析，有限

N90EMQAMB WLAN 4096QAM调制

N9077EM4E WLAN 802.11be 测量应用，有限

89601201C ***的矢量信号分析，包罗万象，无频率、带宽限制，多达 64 个通道

89601202C 标准矢量信号分析高达 55 GHz 中心频率、2.16 GHz 带宽和 4 个通道支持

N9092EM0E 航空电子测量应用

捆绑调整选项

N9042B-10A N9042BX110A捆绑包配置折扣（需要使用 CSI 在同一订单上配置以下所有内容：N9042B-550/R20/EA3/EXW/P50 和 V3050A-F11/6RM/N5290A302 和 U9361M-5CX/MMM/CPX）

N9042B-10B N9042BX110B捆绑包配置折扣（需要使用 CSI 在同一订单上配置以下所有内容：N9042B-550/R40/EA3/EXW/P50 和 V3050A-F11/6RM/N5290A302 和 U9361M-5CX/MMM/CPX）

N9042B-90A N9042BX90A捆绑配置折扣（需要使用 CSI 在同一订单上配置以下所有内容：N9042B-550/R20/EA3/EXW/P50 和 V3050A-F09/6RM/N5290A302 和 U9361M-5CX/MMM/CPX）

N9042B-90B N9042BX90B捆绑配置折扣（需要使用 CSI 在同一订单上配置以下所有内容：N9042B-550/R20/EA3/EXW/P5L 和 V3050A-F09/6RM/N5290A302 和 U9361M-5CX/MMM/CPX）

N9042B-90C N9042BX90C捆绑包配置折扣（需要使用 CSI 在同一订单上配置以下所有内容：N9042B-550/R40/EA3/EXW/P50 和 V3050A-F09/6RM/N5290A302 和 U9361M-5CX/MMM/CPX）

N9042B-90D N9042BX90D捆绑配置折扣（需要使用 CSI 在同一订单上配置以下所有内容：N9042B-550/R40/EA3/EXW/P5L 和 V3050A-F09/6RM/N5290A302 和 U9361M-5CX/MMM/CPX）

N9042B-67A N9042BX67A捆绑包配置折扣（需要使用 CSI 在同一订单上配置以下所有内容：N9042B-550/R20/EA3/EXW/P50 和 V3050A-F06/6RM/N5290A302 和 U9361G-567/MMF/CPX）

N9042B-67B N9042BX67B捆绑包配置折扣（需要使用 CSI 在同一订单上配置以下所有内容：N9042B-550/R20/EA3/EXW/P5L 和 V3050A-F06/6RM/N5290A302 和 U9361G-567/MMF/CPX）

N9042B-67C N9042BX67C捆绑包配置折扣（需要使用 CSI 在同一订单上配置以下所有内容：N9042B-550/R40/EA3/EXW/P50 和 V3050A-F06/6RM/N5290A302 和 U9361G-567/MMF/CPX）

N9042B-67D N9042BX67D捆绑配置折扣（需要使用 CSI 在同一订单上配置以下所有内容：N9042B-550/R40/EA3/EXW/P5L 和 V3050A-F06/6RM/N5290A302 和 U9361G-567/MMF/CPX）
