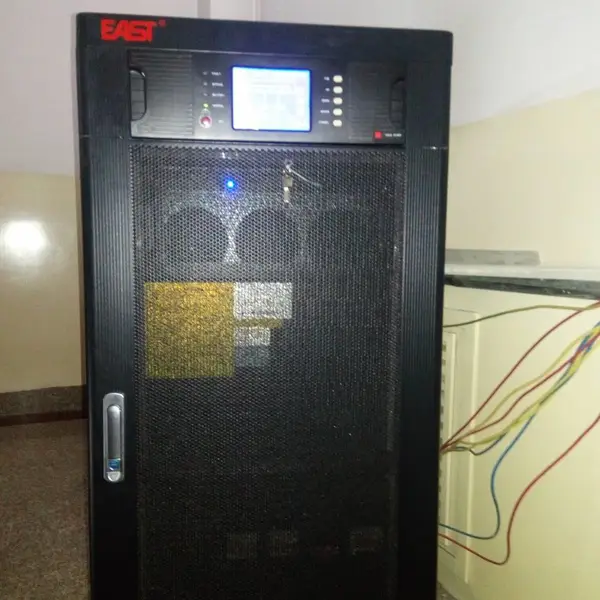

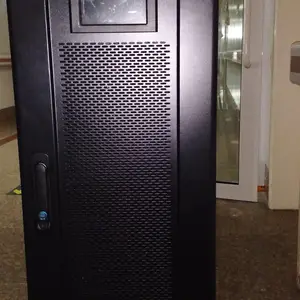

青鹏科技(易事特UPS不间断电源100KVA:)易事特UPS不间断电源100KVA产品易事特UPS不间断电源EA660系列组成：

      1） 功率模块: 功率模块是整个系统的核心部分，其已经具备UPS的完整功能;功率模块将输入不稳定的市电通过内部的整流器、PFC功率因数校正电路、逆变器后转化成纯净，稳定的电源给负载供电。

易事特UPS不间断电源EA660系列特点为：

       在线双变换设计,确保输出质量；

      每个模块均有独立数字化智能控制；

      每个模块均可独立工作；

      每个模块均有独立的旁路系统；

充电模块: EA660系统配置了独立的智能充电模块，采用全数字化控制，单个充电模块充电电流30A，为电池提供了智能的电池管理和***保护功能，延长电池的使用寿命。如下图：

易事特UPS不间断电源EA660系列功率100k特点为：

      充电电压和电流可以根据外部电池节数和容量进行调节；

      具有独特的三段式充电模式，***阶段恒流均充，***阶段均浮充循环充电，第三阶段浮充；

      具有电池反接保护、过充保护、短路保护、充电电压温度补偿以及电池未接提示等功能；

      充电模块可以并联冗余使用，可提供60A的充电电流；

      监控模块: 监控模块配置5.7寸触摸屏，UPS状态显示一目了然，省却了繁琐的按键操作，维护便利快捷。监控模块可以方便的查询UPS的工作状态，输入输出的实时参数，充电器和电池的状态，同时可存储3700条历史记录。

易事特UPS不间断电源EA660系列功率100k机柜：EA660的机柜由配电单元、防雷单元、通讯接口、接线端子组成；

配电单元：输入、输出、维修旁路开关组成；200KVA系统（20KVA模块）和250KVA系统（25KVA模块）不含配电单元。

防雷单元：采用C级防雷模块；

易事特UPS不间断电源EA660系列功率100k模块UPS电源EA66100KVA通讯接口：标配RS232、USB、RS485、干接点；可选SNMP卡；

      电池组：所有模块共享电池组

 采用了双电池输入电路架构和***的控制策略，并机系统完全共用同一组电池，相比于不能共电池的并机系统，大幅度削减了电池的开销。

EA660系列模块化UPS的主要特点

      超宽的输入电压和频率范围

 输入电压范围为204Vac～520Vac（半载），277Vac～520Vac（满载），适用于市电电网波动大的环境，减少了电池放电次数，从而延长的电池使用寿命；

 输入频率范围为40～70Hz，满足各种发电机设备；

      超大LCD触摸宽屏

 采用5.7英寸触摸屏LCD设计及菜单式架构，通过LCD可以监控UPS的各种信息，使所有操作一目了然。

      模块化设计

采用模块化设计,模块容量为20KVA/25KVA,UPS系统由1至10个UPS模块，1至2个充电模块，1个监控模块组成,用户可以根据负载的逐步投入而弹性地增加UPS模块数量。各模块与机柜间采用“热插拔”技术,所有模块可以在线热插拔,实现“零”检修时间。

      分散旁路控制

每个功率模块内部具备独立的旁路功能，避免集中旁路出现的单点瓶颈；

      灵活的系统配置

我司具有80KVA、100KVA、160KVA、200KVA、250KVA系统，用户可以灵活配置；对于将来的设备扩容，只要用户在***装机时，将开关与电缆留下裕量，以后当负载量的增加时只要再购买UPS模块就可以将UPS容量扩充，完全避免了传统UPS***设备投资过大的缺点，真正做到了“边成长边投资”，为用户节省了宝贵的资金。

      灵活的充电参数设定以及电池配置

 用户可根据需求，通过LCD屏设置电池节数，电池组数，电池容量，充电速率以及温度补偿系数等关键充电参数。电池组的电池节数可以在±16/17/18/19/20节任意配置，注：电池组必须双数。

      智能电池管理

独立的智能充电模块，自动对电池组进行三阶段智能充电管理。***阶段大电流恒流充电，快速回充约90％的电量；***阶段高低压循环充电，可以均化电池电压并将电池完全充饱；第三阶段浮充维持，***电量不损失。同时，充电模块还具备电池反接保护、电池过充保护、输出短路保护、电池未接提示以及充电电压温度补偿等功能；

      标配输入、输出、维修旁路开关

标配输入、输出、维修旁路开关，便于安装、操作，同时减少用户采购配电柜的成本、占地面积；

      标配C级防雷模块

具有防雷击等电涌保护功能，有效防止雷击损坏设备；

      ***的防护处理

机器的进风口采用了进口的防尘网设计，内部PCB板采用三防处理，防潮、防霉、防烟雾，以***适用用于各种恶劣的环境；

      丰富的通信接口功能

标配USB,RS232、RS485、干接点、选配SNMP卡，满足用户各种通信需求。

易事特UPS不间断电源EA660系列功率100k技术优势：技术优势一、高可靠性设计

      1、功率模块采用独立控制系统，提高系统的可靠性

模块内部具备完整的UPS功能，集整流、逆变和控制于一体，不需要外接同步控制信号或其他它控制手段，模块即可正常工作，减少了系统运行和控制所存在的单点瓶颈，提高整机的可靠性。

      2、采用N+X冗余并联技术，提高系统的可靠性

UPS的可靠性＝提高单机MTBF＋冗余

      EA660系列模块化UPS系统采用N+X模块化冗余并机技术，消除系统中的单点故障瓶颈，是目前UPS系统提高可靠性的主要方式；同时客户可选择超过一至两个以上模块冗余，冗余设计全面保障负载运行；

传统单机、N+1冗余并机、模块化UPS的可靠性对比：

易事特UPS不间断电源EA660系列功率100k传统单机 N+1冗余并机 模块化UPS

工作特点 UPS系统出现故障后，客户必需转旁路甚至关机进行维修； UPS系统仅有一次容错率，任用何一台UPS出现故障后，客户必需及时赶往现场进行故障排除；另外，UPS单机并联数量增加，会造成并机连线和环流增加，从而降低系统可靠性； 采用N+X 架构, 客户可选择超过一至两个以上模块冗余，冗余设计全面保障负载运行；另外，所有功率模块在一个系统柜中，无需增加任何并机连线；

冗余性 无 1次 X次

可靠性 低 中 高

      技术优势二、绿色环保、高效节能

      1、绿色环保，降低采购成本

      EA660系列采用IGBT平均电流控制技术，负载从10%-***变化，其PF大于0.99，THDI小于3%，对电网无干扰，是真正的绿色电源。

      其拓扑如下图所示：

      IGBT整流波形 传统SCR 6脉冲整流波形 传统SCR 12脉冲整流波形

       输入谐波电流：＜3% 输入谐波电流：＞30% 输入谐波电流：＞10%

       输入功率因数：0.99 输入功率因数：0.85 输入功率因数：0.90

易事特UPS不间断电源EA660系列功率100k模块UPS电源EA66100KVA输入功因越高、输入谐波电流越小可以大大节约用户的使用成本，主要在以下几个方面：

      1、减小UPS电源前端的变压器和发电机配比容量，提高发电和输电设备的利用率；

      2、减小输入电缆的配比规格和开关容量；

      3、减少供电传输和设备的无功损耗；

      4、减少因谐波电流而引起的用电设备误动作。

易事特UPS不间断电源EA660系列功率100k举例说明：

按照用配置100KVA的UPS容量进行计算：

      易事特EA66100（100KVA）的发电机配比容量为1.2:1， 1.2×100KVA=120KVA

      国内外某些品牌100KVA的发电机配比容量为3:1 ， 3×100KVA=300KVA

      因此，易事特产品只需要120KVA的发电机，而国内外某些品牌产品则需要配置300KVA的发电机，从而增加了用户180KVA的发电机成本。

2、高效节能，降低运行成本

      EA660系列UPS采用了三电平矢量调制技术，降低内部器件的开关损耗，从而提升了整机效率，整机工作效率：≥93%

       整机效率越高，用户的运营成本就越低；反之，效率越低，就会增加运营成本；

易事特UPS不间断电源EA660系列功率100k举例说明：

易事特EA660系列整机效率为93%，国内外某些品牌工频机整机效率为88%（SCR整流器的损耗、输入谐波滤波器的损耗，控制方式等降低了整机效率）

以100KVA的UPS为例，按照每台UPS每天运行24小时，电费1.5元/度计算，整机效率为88%的UPS每年为此多付电费：0.05*100000*0.8*24*365*1.5=5.2万元；

因此，如果采用我司EA660系列UPS，每年可以节约5.2万元电费；

技术优势三、灵活配置、随需扩展、动态成长；

EA660系列UPS为全模块化设计，系统容量可以从20KVA扩展到250KVA，功率模块的设计概念是在系统运行时可随意移除和安装，而不影响系统的运行及输出；

如果用户前期按照模块化UPS的系统容量配置开关和电缆，当后期负载量的增加时，只需要购买功率模块，就可以将UPS扩容到所需的功率，完全避免了传统UPS***设备投资过大的缺点，使投资规划实现“随需扩展”，让用户随业务发展实现“动态成长”，既满足了后期设备的随需扩展，又降低了初期购置成本。

一般情况下，用户在预计UPS容量时，时常会出现低估或高预计等情况，EA660系列模块化UPS可***解决以上问题，帮助用户在未来发展方向尚不明确的情况下分阶段进行建设和投资。当用户负载需要增加时，只需根据规划阶段性的增加功率模块。

举例说明：

      某一机房项目，目前负载为60KVA，1年后负载容量上升至80KVA；2年后负载容量上升至120KVA；3年后负载容量上升至160KVA，后续负载容量不在增加。

传统UPS有两种配置方案：

      1、根据客户实际的负载配置UPS，其结果为：60KVA 1台；20KVA 1台；40KVA 1台；40KVA 1台，共需要配置4台UPS，而每次配置的UPS都需要UPS的放置位置、以及配置、安装输入输出电缆，其UPS和安装成本远远高于买一台160KVA的成本。

      2、根据后续负载容量配置UPS，因此，需要配置一台160KVA的UPS，但由于目前负载功率为60KVA，经计算负载率为37%，效率为78%，而与满载效率88%相差了10%，一年电费成本增加了6.3万左右，另外还将100KVA的UPS采购成本呆滞了一年。

模块化UPS配置方案：

       根据后续负载容量，前期配置一套160KVA系统机柜，4个20KVA功率模块（1个冗余备份）60KVA+1配置成本，提高了整机效率和节约了前期的采购成本，随着后续负载功率增加，直接购买功率模块，无需增加占地面积和 安装；

技术优势四、易维护和智能化管理设计

      1、MTTR(平均修复时间)近于0

传统的UPS系统在日常维护、设备维修期间均需采取转旁路的工作方式，负载因此不受UPS保护，此时如果发生交流电源中断、过载等故障，势必造成负载电源供应中断或设备损坏。同时设备维修还需要经过一系列烦琐的程序：系统管理员通知厂家——厂商赶至维护现场——停电维修。一般传统UPS的维修时间在2小时以上，甚至超过1天以上。

为了解决传统UPS在维护方面所存在的问题，EA660系列UPS采用了***的模块热插拔技术，充电模块、系统监控模块、功率模块均可在线的热拔插，无需停电操作。实现了并联系统的在线维护，同时该操作无需专门的仪器和技术即可进行，一般维修时间在1分钟内就能解决问题。

EA660系列UPS通过热插拔技术使单体功率模块可任意在线投入或退出，***了传统UPS转旁路维修的技术难题，使维护超常便捷，同时实现了UPS随意扩展和冗余两大性能，充分满足用户实际需求。

      2、超大中英文屏显示，可以显示输入、输出、电池、整流器、旁路等各项参数，以及整机的工作状态、历史记录、电池管理等功能，方便维护人员的日常维护操作；

      3、智能化监控管理

      监控模块标配RS232、USB、RS485、干接点等多种通讯接口监测UPS运行状态。具有远程SNMP网络管理（选配件）等功能，支持TCP/IP协议，实现远程网络管理。具有UPS短信报警管理平台，通过手机GSM网络即可发短信给管理员告警。支持灵活多样的组网方案，方便任何时候、任何地方监看和管理UPS。

易事特UPS不间断电源EA660系列功率100k的技术参数：

型号 250KVA(可扩容至250KVA)

输入

额定输入电压 380Vac

负载≤50% 204～520Vac

50%＜负载≤70% 242～520Vac

70%＜负载≤*** 277～520Vac

输入方式 三相五线

输入功率因数 ≥0.99

总谐波失真（THDI） ≤3%

额定频率 50Hz/60Hz自适应

频率范围 40～70Hz

旁路电压范围 380Vac±20%（可设置）

输出

输出功率 60KVA(3个20KVA模块组成)

额定电压 380Vac

稳态电压精度 ±1%

动态电压瞬变范围 ±5%（0～***负载变化）

总谐波失真（THDV） ≤1%(阻性负载）；≤4%（非线性负载）

输出电压直流分量 ≤100mv

输出电压峰值系数 3:01

输出频率 市电模式：与市电同步；电池模式：50Hz/60Hz

频率跟踪速率 ≤1Hz/s

锁相精度 1°（市电频率45～55Hz，稳态下）

逆变过载能力 110%＜负载≤130%，10分钟后转旁路；130%＜负载≤150%,1分钟后转旁路；负载＞150%，0.5s转旁路

旁路过载能力 ≤150%，长时间运行；＞150%，持续10s

市电模式←→电池模式 0ms

旁路模式←→市电模式 0ms

系统

整机工作效率 ≥94%

电池节数 12V40节（支持32,34,36,38节）

充电电流 60A

并联模块数 1至10

冗余模块数 0至9

工作温度范围 0～40℃

工作海拔高度 ＜1500m（超过此高度减额使用）

工作相对湿度 0-95%

存储温度 -25℃～55℃

距离表面1米的噪音 ＜60dB

安全 EN62040-1-1

静电释放 IEC61000-4-2 Level3

持续电磁敏感性 IEC61000-4-3 Level3

电压瞬闪兼容性 IEC61000-4-4 Level3

浪涌干扰 IEC61000-4-5 Level4

电磁干扰（EMI） EN62040-2（＞25A）classA

UPS机柜尺寸

（宽×深×高） 600mm×1000mm×2000mm

UPS模块尺寸

（宽×深×高） 482mm×590mm×131mm

UPS机柜重量 288kg

UPS模块重量 28KG（单个UPS模块）

颜色 黑色

控制面板 5.7英寸多功能LCD触摸宽屏

声音报警 电池模式报警，电池电量极低时报警，风扇故障报警等

接口 USB，RS232，RS485，干接点（标配）

易事特UPS不间断电源EA660系列功率100k易事特UPS不间断电源EA660系列功率100k模块UPS电源EA66100KVA

机房电源易事特UPS不间断电源EA660系列功率100k意外跳转（故障原因：地线）

在市电正常的情况下，APCUPS电源总是跳转到电池组供电模式。在此模式下，蜂鸣总是不断地鸣叫提示。马上组织技术人员检查电路，分析故障原因。最后发现是机房立式空调的原因，每次启动空调时间不长，就自动转为电池组供电。显然这是市电输出受到大功率空调机影响所致。但是这是分开两路单独供电的，是从不同的配电室里面的配电盘接来的，怎么会产生互相干扰呢？
