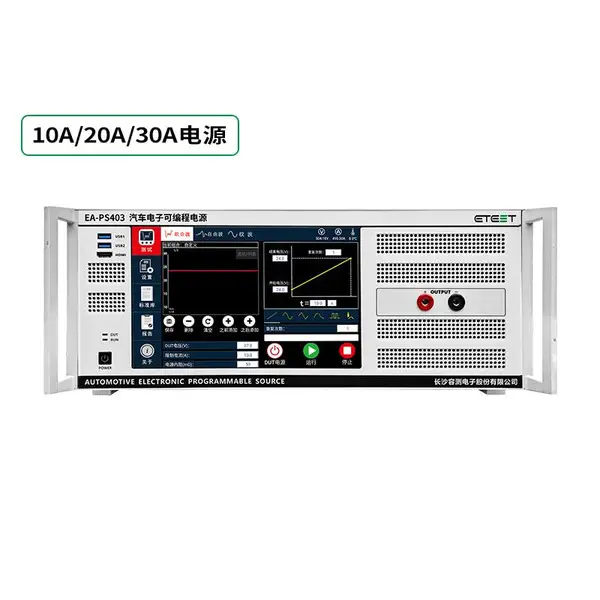

| 是否进口：否 | 产地：湖南长沙 | 加工定制：否 |
| 类型：波形信号发生器 | 品牌：容测电子 | 型号：EA-PS400 |
| 电压范围：-40V~+40V | 源阻抗：0~500mΩ可调 | 正弦频率：可达300kHz |
| 符合标准：***16750-2 GB/T28046.2 | 任意波形发生器：内置 |
◆ 产品特点
1、满足12V、24V系统测试
2、电压范围：-40V~+40V
3、四象限双极性输出
4、源阻抗0~500mΩ可调
5、正弦频率可达300kHz
6、支持任意波形编辑
7、极小的纹波噪声
8、强大的带载能力
9、输出波形在屏幕上实时显示
10、显示实际的电压电流
11、支持点编辑波形
12、支持波形克隆
13、内置车厂标准
14、自动储存报告
15、支持RS485、以太网远程控制
16、可通过Excel编辑电压导入设备复现波形
17、10.1寸智能化电容触控显示屏
18、支持多台触发，延时<1μs
19、支持纹波电流校准及实时监测
20、符合*** 7637-2标准中的脉冲2b/脉冲4标准要求
◆ 符合标准
***16750-2
GB/T28046.2
FMC1278
VW80000
GM3172
VS-00.35-L-10008
LV124
MBN LV 124-1
Ford EMC-CS-2009.1
BMW GS 95024
Audi (Reference vehicles)
Toyota TSC系列
Nissan 28400
Volvo EMC Requirements
smtc 3800 001
VS-00.34-L-10002
QJLY J7111029D-2022
Q SQR ST8-20-2021
NIO-TP.20.003-2019
◆ 技术参数
| 应用于汽车电子电气性能试验 | |||
| 型号 | EA-PS400 | EA-PS400A | EA-PS400B |
| 输出电压 | -40V～+40V四象限双极性 | ||
| 输出电流 | 10A、30A、50A、100A、200A（根据用户需求） | ||
| 瞬态电流 | 2倍额定电流1ms~10ms或者定制 | ||
| 过流或者短路保护 | 支持 | ||
| 输出电压精度 | ≤0.1V | ||
| 输出电压分辨率 | ＜2mV | ||
| 源阻抗（Ri） | 0mΩ～500mΩ可调。 另支持外置内阻，满足特定车厂标准要求 | ||
| 阻抗分辨率 | 1mΩ | ||
| 源阻抗精度 | ≤±5% | ||
| 输出电压频率 | DC~300kHz | DC~200kHz | DC~100kHz |
| 不同频段时无畸变的电压幅值（Vpp） | 100kHz时30Vpp ，200kHz时15Vpp ，300kHz时9Vpp | ||
| 输出频率精度 | ≤±1% | ||
| 正频率输出方式 | 固定、线性、对数 | ||
| 电压上升沿下降沿时间 | ≤10μs | ||
| 电压上升速率 | 约12V/?s | ||
| 纹波噪声 | ＜0.1Vpp | ||
| 输出功率 | 400W～8000W（根据用户需求） | ||
| 任意波形发生器 | 内置 | ||
| 功率放大器 | 内置 | ||
| 功率放大比例 | 1：10 | ||
| 组合波形编辑 | 支持直流、正弦波、方波、三角波、指数波、正弦扫频、方波扫频、三角波扫频 | ||
| 组合波最小可编辑时间 | 5?s | 100?s | |
| 自由波编辑方式 | Excel、PC端上位机软件、屏界面 | / | |
| 自由波波形点数 | ≤16000000 | ||
| 自由波可编辑点间隔时间 | 最小0.1?s | ||
| 自由波编辑软件 | 标配 | ||
| 自由波格式 | Excel、CSV | ||
| 示波器数据导入 | 支持 | ||
| 示波器数据格式 | CSV | ||
| 可导入波形容量 | 16M | ||
| 带宽 | 300kHz | ||
| 过热保护 | 支持 | ||
| 二次开发 | 支持信号触发、支持RS485程控 | ||
| 接口 | HDMI、USB、RS485、以太网 | ||
| 接口类型 | 支持高清投屏、支持鼠标、键盘操控、其他 | ||
| 使用环境 | 温度：10℃～40℃，湿度：30%～70% | ||
| 工作电源 | AC：110V/2200V@50Hz/60Hz | ||
| 外观尺寸 | 4U/19"标准机箱，电源容量大于50A尺寸不同 | ||
| 重量 | 约19kg（50A） |
规格型号
| 型号 | 电压范围 | 工作电流 | 外观尺寸 |
| EA-PS401 | ±40V | 10A | 4U/19"标准机箱 |
| EA-PS403 | ±40V | 30A | 4U/19"标准机箱 |
| EA-PS405 | ±40V | 50A | 2*4U/19"标准机箱 |
| EA-PS410 | ±40V | 100A | 27U机柜 |
| EA-PS420 | ±40V | 200A | 27U机柜 |
◆ 应用领域
汽车零部件、汽车整车、***、科学研究
