机详细信息 北京约克风机盘管

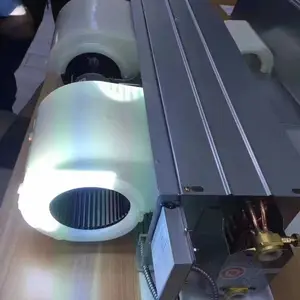

  北京区域总代理 1. 风机是由铝制成的，前弯，离心式风轮。风轮壳体基于阿基米德线 型，双进风，由镀锌钢板制成电机 是三速分组固定分组电容电机，其密封球轴承和弹性轴承，运行安静平稳。绝缘等级为E级。 2. 制冷制热盘管,热交换盘管是由铜管铝翅片制成的。3/8"直径的无缝铜管机械涨接在铝翅片上。集水头3/4"内螺纹，由六角黄铜模制而成，以减小水压降，方便接管。所有盘管都在工厂进行试压，在28bar 压力下试压至少1分钟，以检查泄露。盘管的工作压力为15bar。上集水管上装有一个手动放空气阀。 3.凝水盘凝水盘是由一整块冷轧钢板冲压而成，没有任何焊缝，从而***了由焊缝引起的任何泄 露。凝水盘经冲压成型后，在经过喷粉表面处理，然后在外部贴上6mm 厚的阻燃聚胺脂保温材料。凝水盘设计成5°倾斜的底盘，方便排水。凝水管在整个凝水盘的处，凝水管接头3/4"的外螺纹。标准型机组从进出水管到凝水盘的距离是70mm，水盘加长型机组可以延长至170mm。 4.进风口和出风口YGFC的出风口是一块整体的法兰，可以与风管直接相连。法兰边的宽度为20mm。回风箱（备选项）的进口也是类似的。法兰边的宽度为20mm。过滤器（备选项）可以直接安装在回风箱上。 5.电气元件/控制YGFC风机盘管提供了完整的机组内部接线，接线端子位于一个金属，的接线盒内，接线组共有6个接线端子，标有数字1-2-3-4-5-6，其中有四个端子是用于连接三速开关的接线-"中线，高速，中速，低速"，另外两个 端子预留给其他的用途。 .风机是由铝制成的，前弯，离心式风轮。风轮壳体基于阿基米德线型，双进风，由镀锌钢板制成电机是三速分组固定分组电容电机，其密封球轴承和弹性轴承，运行安静平稳。绝缘等级为E级。 2.制冷制热盘管,热交换盘管是由铜管铝翅片制成的。3/8直径的无缝铜管机械涨接在铝翅片上。集水头3/4内螺纹，由六角黄铜模制而成，以减小水压降，方便接管。所有盘管都在工厂进行试压，在28bar压力下试压至少1分钟，以检查泄露。盘管的工作压力为15bar。上集水管上装有一个手动放空气阀。 3.凝水盘 凝水盘是由一整块冷轧钢板冲压而成，没有任何焊缝，从而***了由焊缝引起的任何泄露。凝水盘经冲压成型后，在经过喷粉表面处理，然后在外部贴上厚的阻燃聚胺脂保温材料。凝水盘设计成5°倾斜的底盘，方便排水。凝水管在整个凝水盘的处，凝水管接头3/4的外螺纹。标准型机组从进出水管到凝水盘的距离是，水盘加长型机组可以延长至。 4.进风口和出风口 YGFC的出风口是一块整体的法兰，可以与风管直接相连。法兰边的宽度为。回风箱（备选项）的进口也是类似的。法兰边的宽度为。过滤器（备选项）可以直接安装在回风箱上。 5.电气元件/控制 YGFC风机盘管提供了完整的机组内部接线，接线端子位于一个金属，的接线盒内，接线组共有6个接线端子，标有数字-4-5-6，其中有四个端子是用于连接三速开关的接线-中线，高速，中速，低速，另外两个端子预留给其他的用途。 6.备选项 (1).四管制的盘管（3+1排管）一个整体的盘管同时包括制冷盘管和制热盘管：1排制热，3排制冷。其性能参数请参见这本手册的额定性能数据部分。(2).加长凝水盘加长凝水盘的机组比标准机组的凝水盘延长了，因此，从进出水管接头到凝水盘的的长度为。(3).回风箱:回风箱作为备选项，可以直接安装在标准机组上。由于下回风箱与后回风箱通用一个部件，所以可以很容易的改变下回风和后回风。空气过滤器YGFC的空气过滤器由两层尼龙网固定在铝支撑框架上。 7.控制 除标准机组的接线盒外，还有三种控制组件可以做备选： (1).制冷-关-制热，三速型包括一个制热-关-制冷的自动调温器加上三速控制器，一个带有3/4内螺纹接头的电磁阀和一个执行器。(2).温度自动调节加三速控制型包括一个增量PI控制的自动温度调节器加上三速开关，一个带有3/4内螺纹接头的电磁阀和一个增量执行器。(3).温度自动调节加三速控制，并有数字温度显示型包括一个比例PI控制的自动温度调节器加上三速开关，一个带有3/4内螺纹接头的电磁阀和一个增量执行器。 风机盘管是**空调的末端设备，人们在选购**空调的时候往往更在乎外机**和型号，却很少关心风机盘管参数，其实风机盘管和**空调系统是息息相关的，风机盘管是否合适会直接影响**空调的性能，下面为大家例举了美的风机盘管参数和噪音标准，供大家参考选型之用。 1.名义风量指进口空气干球温度为14-27℃时标准状态的风量； 2.名义供冷量指进口空气干球温度为27℃，湿球温度为19.5℃，进口水温为7℃，进出口水温差为5℃时的参数； 3.名义供热量指进口空气干球温度为21℃，进口水温为60℃，供水量与名义供冷工况时的流量相同时的参数； 4.风机盘管允许声级指在消声室内，在额定转速下进行噪声测量时，其噪声的A声级允许值。风机盘管在额定工况下供冷时的空气处理焓差为18.5～19.5kj/kg； 5.风机转速为额定转速，进出口空气静压差为零(Pa)时的参数； 6.参数系被测风机盘管与测定室的空气静压差为0±2Pa(无静压机组)或静压值±2Pa(有静压机组) 时的参数； 　　现在很多暖通公司在安装**空调的时候，会选择豪华的**空调外机，但风机盘管却是一般的**，甚至是不的国产货，用户应该注意风机盘管参数，仔细阅读合同，防止安装公司移花接木，偷天换日，**空调安装过程中应该有严格的验收标准，***以假乱真的现象。
