LJSY-99新型冷换设备专用防腐涂料

一、设备腐蚀危害及设备防腐必要性

现代石油化工、石油炼制、海洋化工、化肥、化纤、冶金、电力农药等行业企业中存在大量的冷换设备，这些设备面临着各种复杂的介质腐蚀、表面结垢等问题；严重的腐蚀会造成设备的腐蚀穿孔泄漏，给安全生产带来巨大的隐患。

目前国内外解决设备腐蚀的手段主要是通过材料升级及设备表面强化来实现。材料升级会能很好的解决腐蚀问题，但材料升级手段一方面增加设备的制造成本，同时也会延长装置的建设周期。而通过设备表面强化手段来实现防腐可以有效解决装置中存在的设备防腐问题。

目前设备表面强化和表面硬化技术手段主要是涂料涂层保护及镍磷合金镀工艺技术等。这两项技术在国内外已有三十余年的使用经验，其中涂料防腐在国内已经得到第三代产品。这两项技术在许多炼油厂均得到了广泛的应用，是行之***防腐手段。

针对以前的部分冷换设备涂料存在的某些缺陷，如涂层不耐高温及高温蒸汽吹扫；涂层硬度以及耐冲击强度差。我公司在二十多年从事换热器专业防腐施工的基础上，通过与有关大专院校、研究院、设计院的交流与合作，开发出LJ系列新型冷换设备专用防腐涂料，专门用于解决冷换设备的腐蚀问题。

二、LJSY-99涂料特点

LJSY-99涂料由改性耐热、防蚀高分子合成树脂和耐热、耐蚀性、填料及特种添加剂，经特殊生产工艺加工而成的单组份新型冷换设备专用防腐涂料。该涂料具有如下特点：

1、优异的耐酸、耐碱、耐油、耐有机溶剂和盐、水溶液等介质腐蚀的特性,有效解决炼油装置换热器在低温湿硫化氢以及氯离子的腐蚀问题，***设备在腐蚀环境下的长周期运行，能延长设备使用寿命3倍以上。

2、突出的阻垢性能可***提高换热器的工作效率、降低检修时的劳动强度减少了非计划性停工造成的经济损失。

3、独特的耐高温性能***了涂层在置换扫线时，可通过240℃·10kg高温蒸汽24小时吹扫，涂层完好无损。

4、良好的导热性能***了稳定的换热效果，提高了换热设备运行状态

物理指标：

耐腐蚀指标

适用范围及年限

1.适用于石油炼制、石油化工、化纤、化肥、氯碱、发电、冶金、食品、制药等行业生产所需的冷凝器、油冷器、换热器、空冷器、贮冷器、凝汽器及压力容器的腐蚀防护。

2.涂料使用温度、工作温度≤240℃

3.涂装后设备使用年限不低于3年（部分设备在涂料使用允许范围内使用6年以上）。

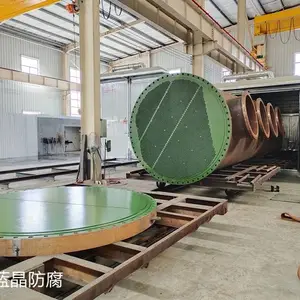

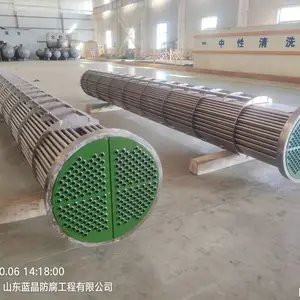

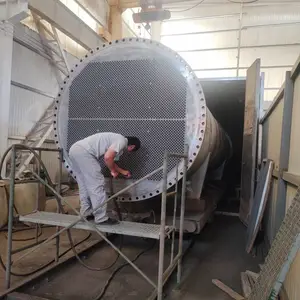

三、涂料施工要求

优异的涂料系能需要通过***的施工工艺来实现。防腐界有句俗话叫“三分涂料七分施工”说的就是这个道理。我公司在20多年的防腐施工过程中，总结了防腐施工过程中容易出现的问题。并制定了一套完整的施工工艺。LX-06涂料施工工艺要求如下：

1.环境要求:室内施工，施工应无灰尘：

A、涂敷环境应保持清洁、通风良好，涂装操作过程中防腐蚀设备工件表面不得有目视可见的灰尘颗粒；
B、环境温度应满足涂料规定的涂敷温度，工件表面温度至少比露点温度高3℃，但不应高于露点温度10℃。
施工现场应设有防雨雪、防强风、防爆晒、防火及消防等设施；
C、环境相对湿度应小于85%，当空气过于干燥时可采用在施工场地喷水的方式增加空气湿度，以***施工质量。
D、环境温度应不低于5℃不高于50℃。

2.前处理要求：设备前处理质量直接关系到涂层的质量，处理后工件表面无油污，以表面应完全被水膜完整湿润覆盖为标志；酸洗除锈达到JB/T6978-93<<涂装前铁件酸洗标准>>后表面状态的要求；设备表面采用喷砂除锈，除绣等级达到Sta2^1/2级（GB 8923-88），将处理好的设备表面灰砂吹净后进行涂料涂装。

3.涂料使用的稀释剂：专用溶剂。

4.固化要求：每一道漆膜表干后进行高温固化处理,固化温度严格按照工艺标准执行。严禁出现骤热骤冷现象。

5．涂装完成后漆膜厚度：漆膜总厚度（涂四道以上）不小于120цm。

6．涂装完成后外观：不应有漏涂、滴坠、流挂等现象，漆膜光洁平整。
