| 产品特性:专业 | 品牌:宇环 | 型号: YH2M8519B |
| 售后服务:1年 | 数控机床分类:其他数控机床 | 主电机功率:15kw |
| 运动方式:轮廓控制 | 加工尺寸范围:对角线长度≤498mm | 主轴转速范围:0-5000rpm |
| 刀具数量:4 | 控制方式:闭环控制 | 控制系统:华中数控 |
| 布局形式:立式 | 动力类型:电动 | 用途:打磨抛光 |
| 适用行业:通用 | 电压:AC380V,50/60Hz | 气压:0.5~0.7Mpa |
| X轴行程:530mm | Y轴行程:940mm | Z轴行程:485mm |
| A轴行程:-30~+360 | C轴行程:-720~+720 | 设备尺寸(长x宽x高):2950x2300x2200 |
| 设备总重量:4700kg | 工件转速:1-50 |

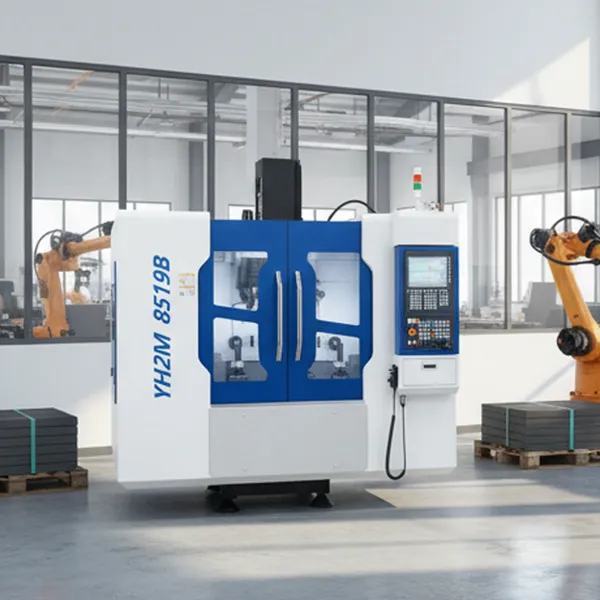

五轴联动数控打磨抛光机床 打磨产品侧面、平面、弧面等部位
五轴数控多工位曲面研磨(抛光)机针对塑胶、铝合金、不锈钢、钛合金、锆合金、陶瓷、玻璃及各种复合材料进行打磨、抛光、拉丝、3D镜面研磨等。 该五轴多工位研磨抛光机拥有自动更换耗材系统,可满足有自动更换耗材需求的应用场合。适用于ABS、碳纤、塑胶合模线及表面打磨抛光;已成熟应用手机中框和手机壳,铝合金中框、笔记本电脑外壳、电子烟以及其它塑胶异形表面打磨抛光。

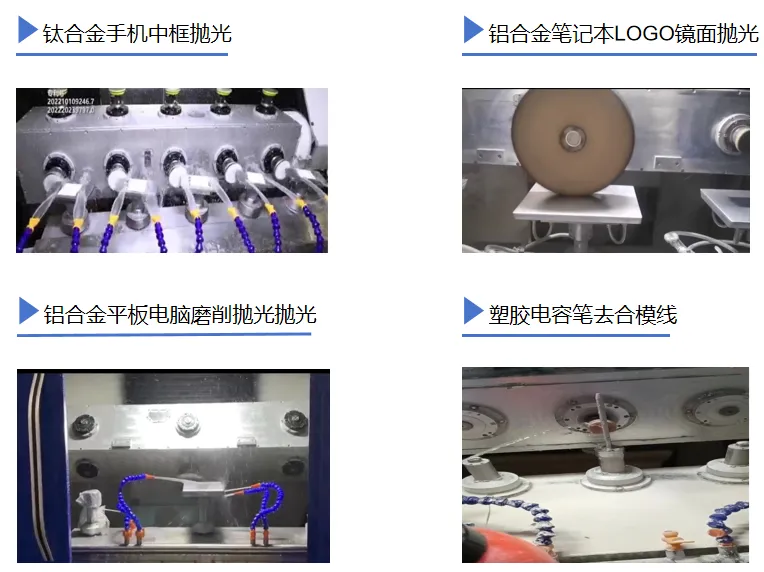

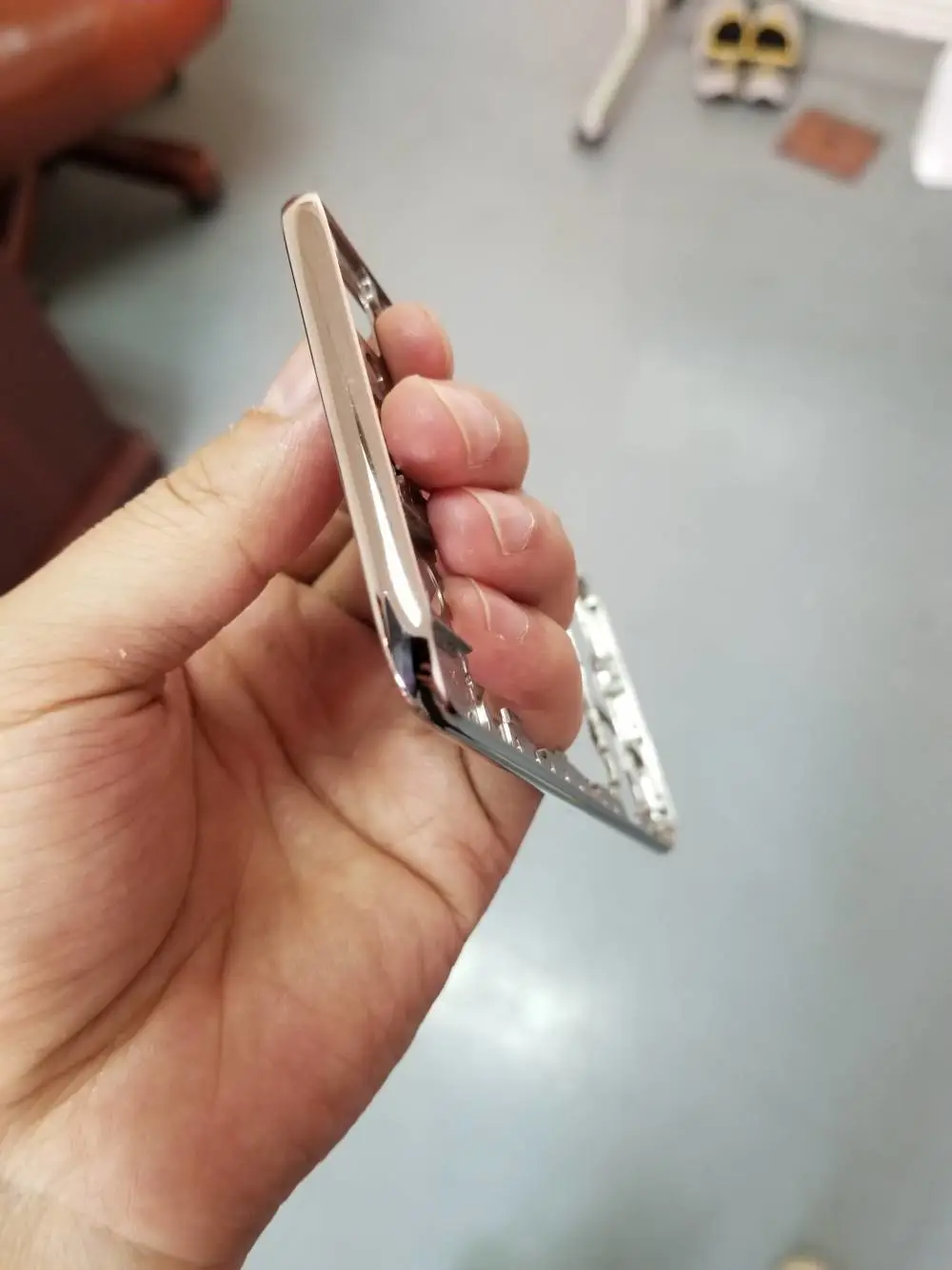

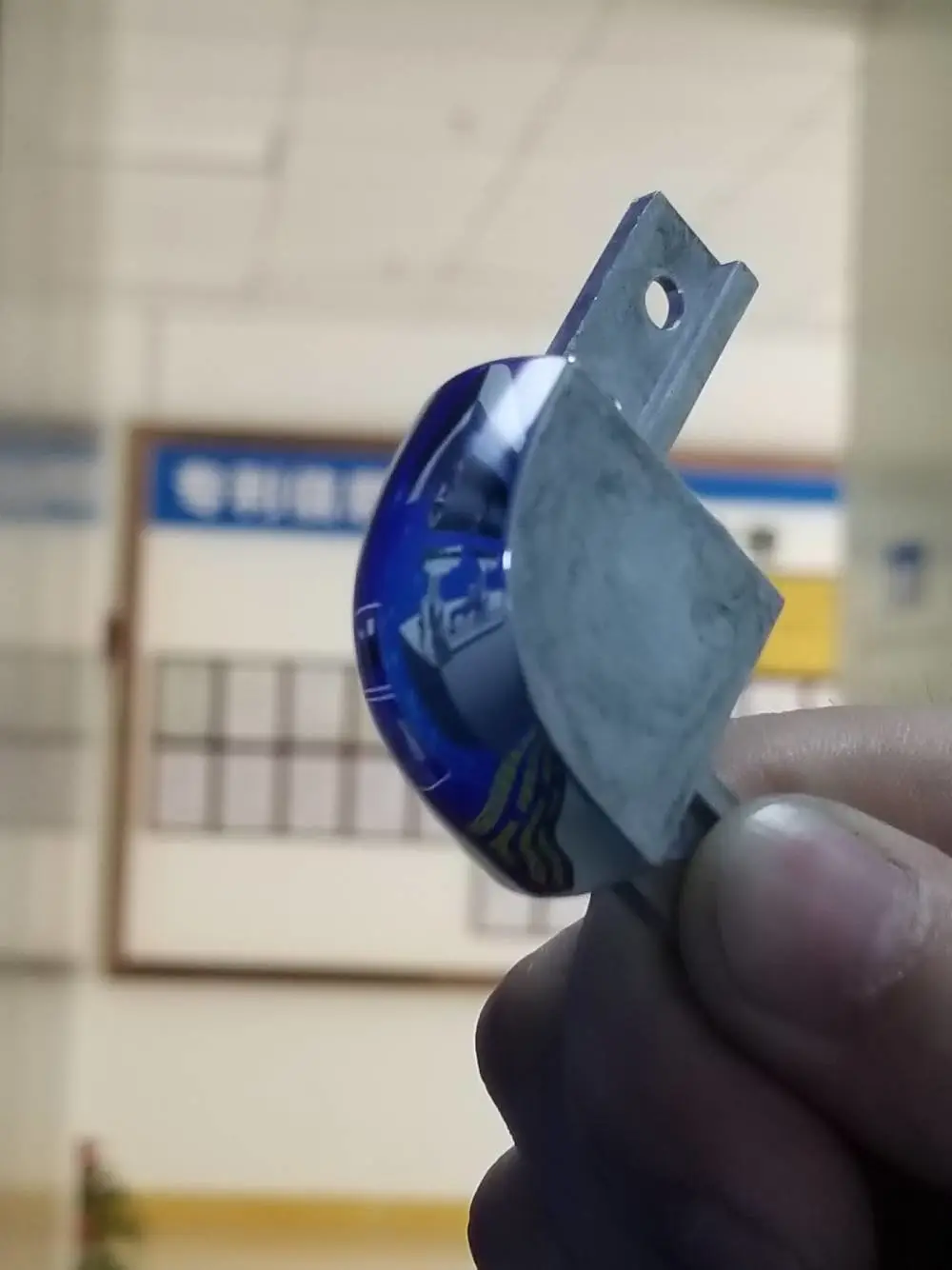

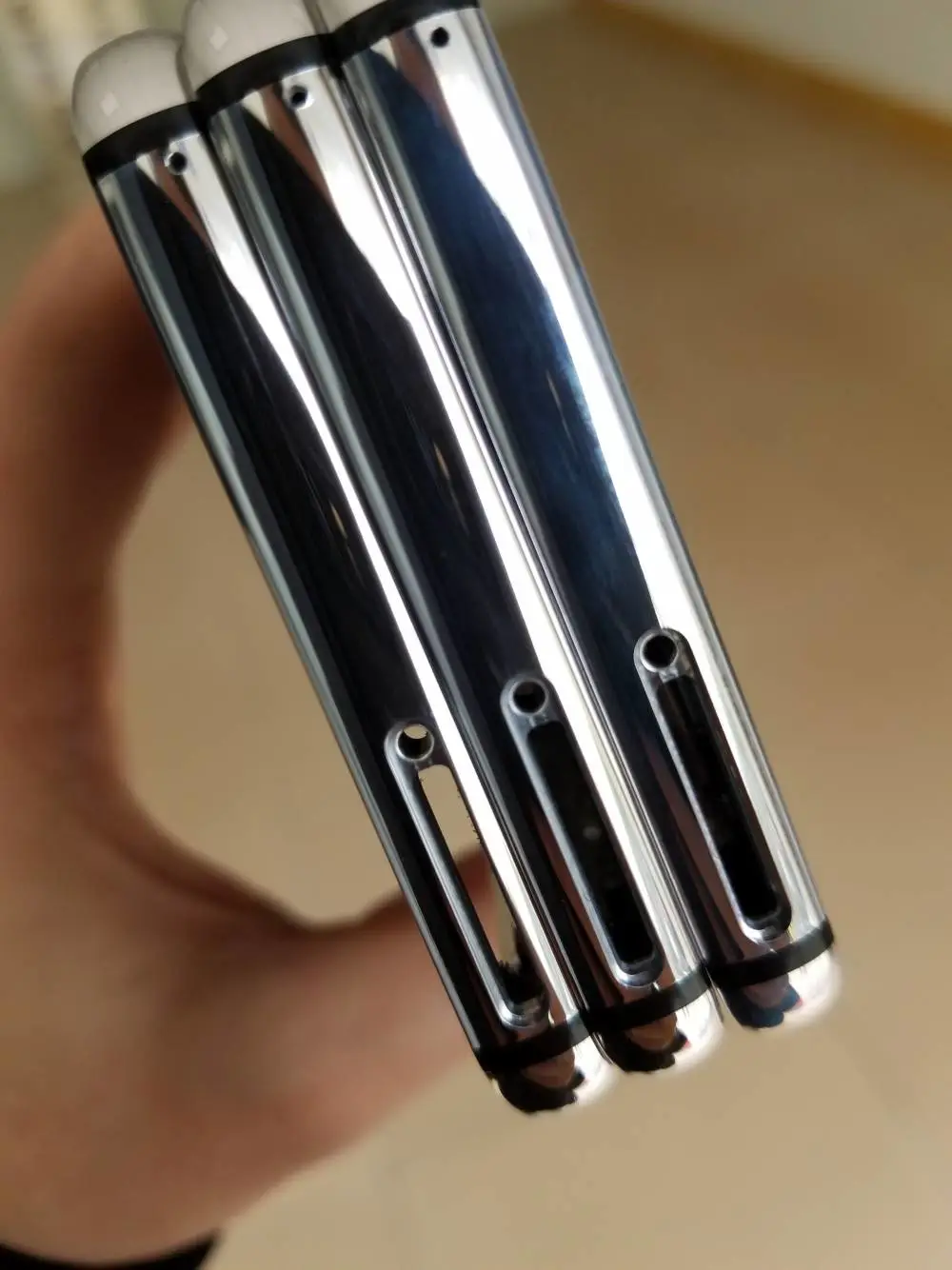

典型加工产品:
五轴联动数控打磨抛光机床 打磨产品侧面、平面、弧面等部位
设备亮点

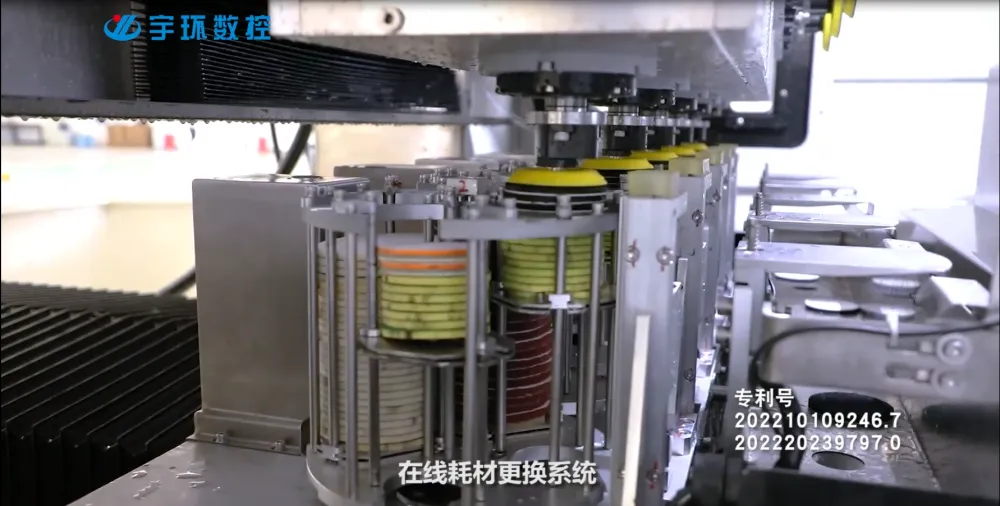

(1)该机床拥有自动上下耗材系统,耗材库与加工区域分开布置,设备加工时耗材库位于设备的后部,更换耗材时由传动装置传动至加工区域更换,工件加工和补充回收耗材可同时进行,高效省力。
(2)该机床是一款五轴联动的数控抛光机床,17伺服轴(X、Y1、Y2、Z、A、S、W、C1-C5、V1-V5)。
(3)工作台部件五个工位,一次同时加工五个同样的工件。真空吸附或气缸夹具固定工件定位精准、可靠,加工效***。
(4)工件轴采用压力补偿,由独立伺服电机驱动,可实现抛光过程的各工件的实时力控,***加工过程中抛光盘与工件的压力一致,确保工件加工的轮廓精度。
(5)五工位可当作三工位使用,作五工位用时,可以加工对角线小于245mm的产品,作三工位用时,可以加工对角线小于495mm的产品。

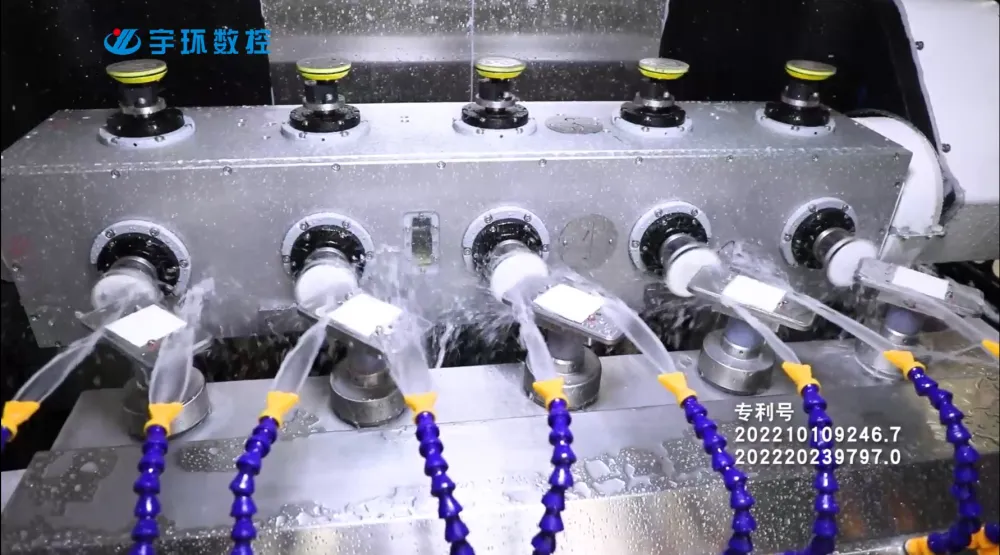

(6)抛头带动砂纸(或其他耗材)加压在产品表面进行抛光作业,A轴圆周方向有4组抛光头,通过程序自动切换实现粗抛、中抛、精细抛一次性抛光成形,可同时使用φ38-φ100mm尺寸范围的耗材,其他尺寸亦可定制耗材库。
(7)抛光头采用伺服电机驱动,转速***可控,恒扭矩输出,主轴箱采用精密齿轮传动,模块化设计安装维护方便,浸油润滑,关键零件寿命长。
(8)多运动轨迹抛光技术,抛光头具有行星运动,抛光均匀,一致性好,良***。
(9)整机采用CNC控制系统,系统控制整机执行自动打磨,可进行自动控制、监控、计数、报警,可根据不同产品导入不同的图形G代码,通过G代码驱动精密电机,按产品轮廓五轴联动运动仿形、高精度插补,高速响应。
(10)采用人机可视化操作界面,实时显示报警和机床状态,界面友好,信息量大。
五轴联动数控打磨抛光机床 打磨产品侧面、平面、弧面等部位
技术参数
| 项目 | 单位 | 参数 |
| 电压 | V | AC380V,50/60Hz |
| 气压 | Mpa | 0.5~0.7 |
| X轴行程 | mm | 530 |
| Y轴行程 | mm | 940 |
| Z轴行程 | mm | 485 |
| A轴行程 | ; | -30~+360 |
| C轴行程 | ; | -720~+720 |
| 机床装机总功率 | kW | 288 |
| 设备尺寸(长x宽x高) | mm | 2950x2300x2200 |
| 设备总重量 | kg | 4700 |
| 工件转速 | r/min | 1-50 |
| 伺服联动轴数 | / | 5 |
| 抛光头转速 | r/min | 0-5000 |
| 抛光头直径 | mm | φ50-φ150 |
| 抛光头组数 | 组 | 4组x5 |
| 工件轴中心距 | mm | 五工位:250;三工位:500 |
| 产品加工范围 | mm | 五工位:对角线长度≤248;三工位:对角线长度≤498 |
