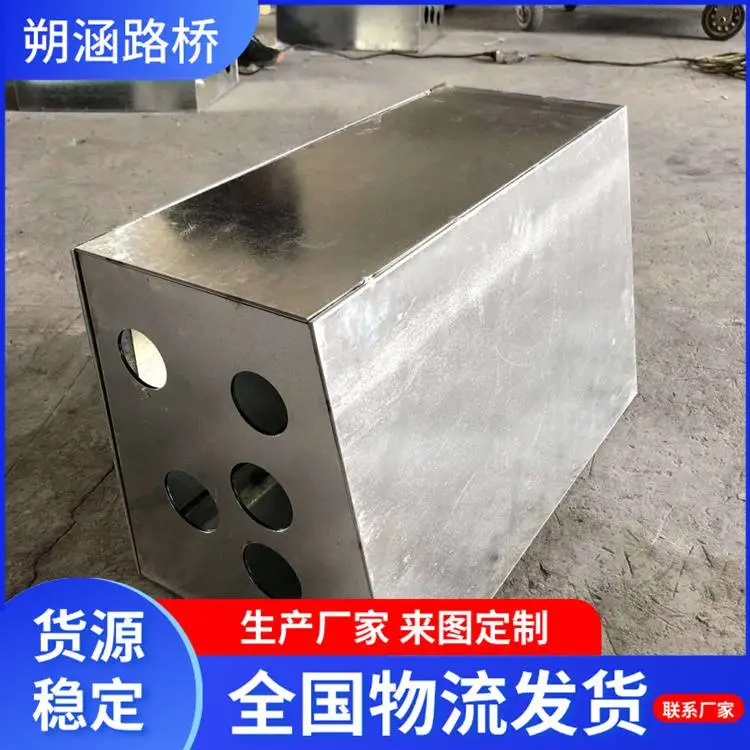

后装式接线箱安装（适用于桥梁改造或附属设施加装）

该方式无需破坏桥梁主体结构，适用于已通车桥梁的电气系统升级。

1. 打孔固定

• 若安装在混凝土结构上：用冲击钻在标记孔位打孔，清理孔内灰尘，放入膨胀螺栓，将接线箱固定在墙面，拧紧螺栓时受力均匀，防止箱体变形。

• 若安装在钢结构上：用专用夹具或焊接底座固定（焊接后需做防腐处理），禁止直接焊接箱体。

2. 线缆通道连接

• 安装防水锁母：在箱体进出线孔安装防水锁母，确保锁母与箱体密封贴合。

• 对接线缆管道：将桥梁预埋的线缆管道与防水锁母连接，***管道走向顺畅，无弯折。

四、 线缆敷设与箱内接线

1. 线缆穿入

• 将电源线、信号线分类穿入箱内，预留 10%~15% 的线缆余量（便于后期检修和接头处理），线缆两端做好编号标记。

• 用扎带将箱内线缆分层绑扎固定，避免接头受力。

2. 接头处理

• 按电气规范进行线缆接头压接或焊接，缠绕绝缘胶带，加装绝缘护套，强电与弱电接头需分开布置，间距不小于 10cm。

• 用万用表检测线路通断和绝缘电阻，确保无短路、断路问题。

五、 密封与接地处理

1. 密封防护

• 箱盖与箱体的接触面需压紧密封胶条，拧紧箱盖螺栓，确保密封严实。

• 线缆与防水锁母的间隙处填充密封胶，防止雨水、粉尘渗入。

2. 接地安装（仅针对金属箱体）

• 将接地线一端连接箱体的接地端子，另一端与桥梁主接地网或就近的接地极连接，接地电阻需≤4Ω。

• 接地线需采用铜芯线，连接点做防锈处理（如喷涂防锈漆）。
