无铆钉连接冲压机设备及配套无铆钉专用模具

    压机主要技术参数：

      使用气压为3－7kg，冲压力为4.5吨、7.5吨。

• 压力继电器设定并自动控制冲压力，以***加工质量

• 电源电压220V/AC控制电压24V

•

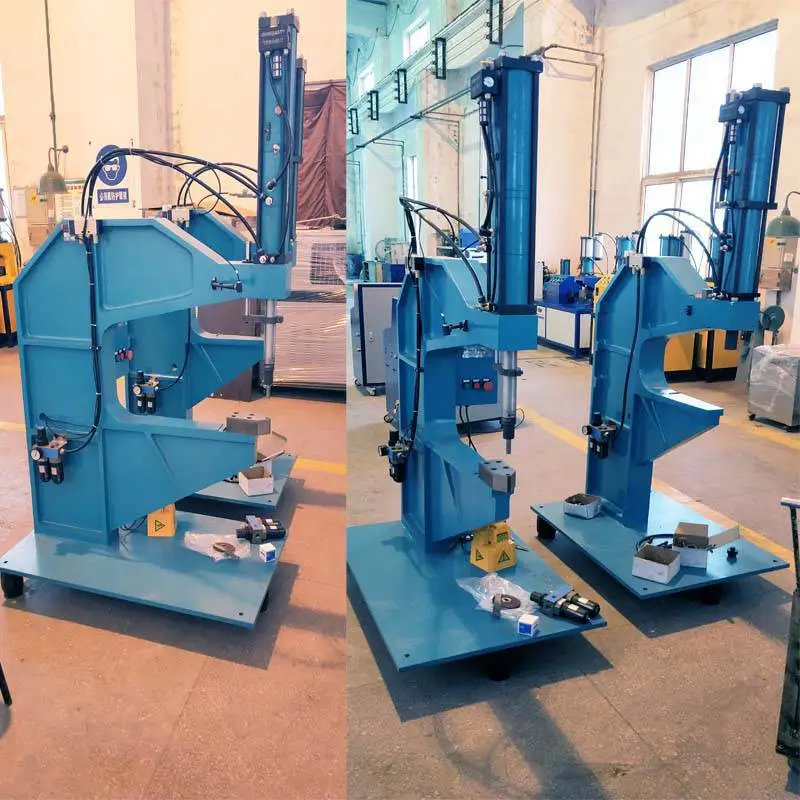

• 无铆钉连接机

  适用范围

  无铆钉连接压铆机适合于钢板。不锈钢板。铝板及非金属夹层的连接。用无铆钉铆接机连接的典型零件有：车顶窗、保险杠、排气管、油箱、制动器罩壳、车门、仪表框架、发动机支架、发动机罩壳、车尾盖板、冷却器、座椅、摇窗机、消声器、冰箱门、洗衣机壳体、风机壳体、复印机机座、计算机壳体、牙医机外壳等等。

  气液增力缸冲压设备分类：
  1.ST型落地式冲压机
  2.台式冲压机FC系列
  3.精密性台式冲压机PDP系列
  4.FL08法兰扣锁机
  5.FP系列手钳
  6.落地式万能冲压机APP型
  7.螺栓螺母压装机APP04型
  8.双柱式冲压机CPA/CPAG系列
  9.四柱式冲压机CPB/CPBG系列

  连接过程
  无铆钉连接技术是一种逐步取代传统落后连接工艺的新型连接方法。因为至今为止所采用的连接方法均存在着经济及技术上的不足。我们仅以点焊为例，它的设备昂贵，连接费用高，很难连接多层板件以及有镀层的板件或铝、铜及不锈钢板件、而对喷漆板件、不同材质板件、厚度差异过大板件以及中间有夹层的板件则无法连接。同时，点焊连接破坏了板件表面镀层，会产生热变形。并且对连接加工过程中的所有不可靠因素无法进行无损伤的自动检测。此外，采用传统的连接方法，单件连接成本过高，如在铆接或螺纹连接方法中，准备工作加上相应的输送以及零配件成本，就会造成很高的费用。
  无铆钉连接技术利用板材压装机和我公司设计制作的专用连接模具，通过一个瞬间强高压加工过程，依据板件本身材料的冷挤压变形，形成一个具有一定抗拉和抗剪强度的无应力集中内部镶嵌圆点，即可将不同材质不同厚度的两层或多层板件连接起来。无铆钉铆接技术对板件表面无任何要求，连接点处板件表面原有的镀层、漆层不受损伤。连接过程自动化程度高，可单点或多点同时连接，并能进行无损伤连接强度检测及全过程自动监控，生产效***。

  无铆钉连接压铆机的9个优点



  1连接点牢固可靠。
  2没有原料消耗和不需要辅助材料。
  3超越了金属材质局限和厚度局限。
  4可以形成圆点和巨型点连接。
  5连接区域没有热应力。
  6不会损伤工件表面的保护层。
  7不需要预先或事后处理，允许有夹层和多层连接。
  8工作环境好，没有灰尘毒烟排放，没有噪音。
  9操作简单、消耗低、维修费少。

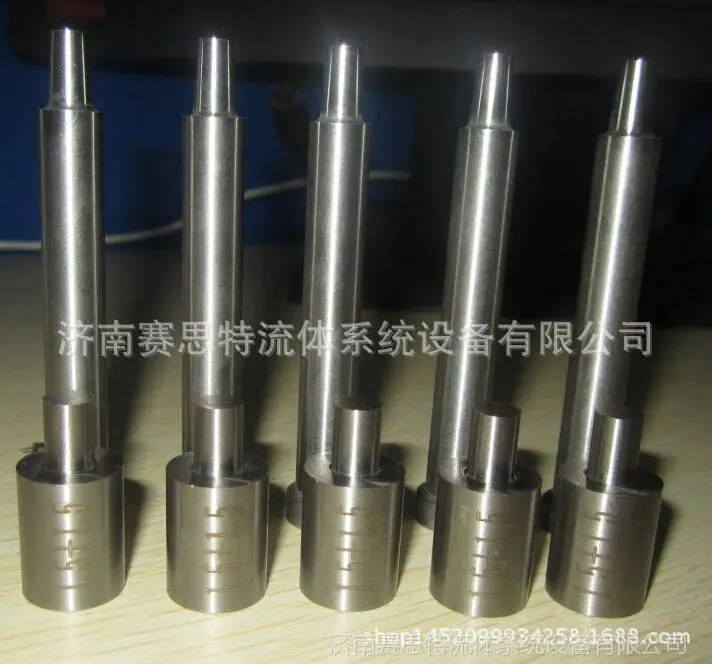

  无铆钉连接专用模具






  声明：本公司生产的无铆钉连接模具主要有Φ6和Φ8（对应上模是4.6和5.6）两种，满足可1.0-2.5板材的铆接。由于压铆机的不同，可能不适用于其他厂家生产的压铆机，所以要慎拍，由于铆接模具属于易损件，此套模具已经出售，不退货、不换货。慎重考虑，


  连接过程

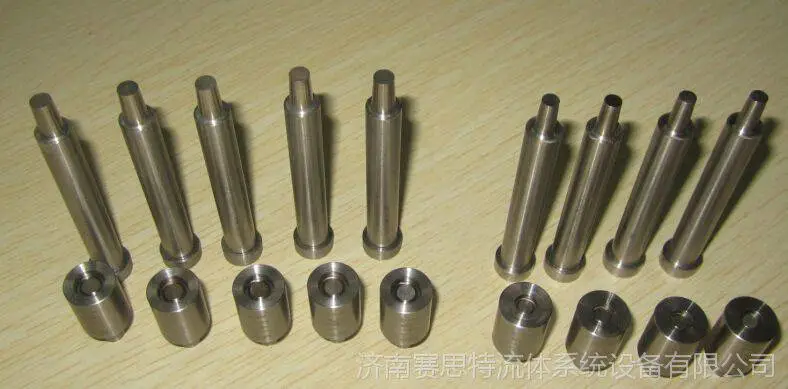

  无铆钉连接专用模具

  注意：厂家直所销售的模具分上模和下模（不含底座），如下图所示




  无铆钉连接与其他连接方法的比较

  	无铆钉连接	点焊	铆接	螺钉连接
  动态连接强度	***	不太好	不太好	不太好
  静态强度（a）剪切 （b）顶拉	好	很好	很好	很好
  	好	很好	很好	很好
  投资费用	少	高	高	高
  连接费用	很少节省30%-60%	高	很高	很高
  能耗	少	高	高	高
  辅助材料	无	无	铆钉	螺钉、螺母
  辅助工序	无	无	钻孔、插入、压铆	钻孔、插入、拧
  可靠性	极高	较低	高	高
  漆层/镀层表面损作	无	会	会	会
  棱角、毛刺、铁屑	无	无	无	棱角
  与粘接剂结合使用	很好	不可能	可能	可能
  重复性	很好	一般	好	好
  操作复杂程度	很简单	简单	复杂	简单
  工作环境	很好	很差	较差	好

  无铆钉连接技术参数

  连接点直径（mm）	可连接的板件组合厚度（mm）	抗剪强度(N)	抗拉强度(N)	冲压力（KN）
  ￠3	0.5-1.5	260-520	130-360	7-15
  ￠4	0.6-2.0	710-1300	350-850	13-28
  ￠5	0.9-2.5	750-2000	200-1000	15-30
  ￠6	1.0-3.0	560-3400	300-2200	12-40
  ￠8	1.6-6.0	510-6200	290-2800	18-60
  ￠10	1.75-7.0	1600-8500	800-6200	36-105
  ￠12	4.0-11.0	2700-10000	1100-7500	61-125

  无铆钉连接压铆机的9个优点

  1连接点牢固可靠。
  2没有原料消耗和不需要辅助材料。
  3超越了金属材质局限和厚度局限。
  4可以形成圆点和巨型点连接。
  5连接区域没有热应力。
  6不会损伤工件表面的保护层。
  7不需要预先或事后处理，允许有夹层和多层连接。
  8工作环境好，没有灰尘毒烟排放，没有噪音。
  9操作简单、消耗低、维修费少。
