一、系统概述

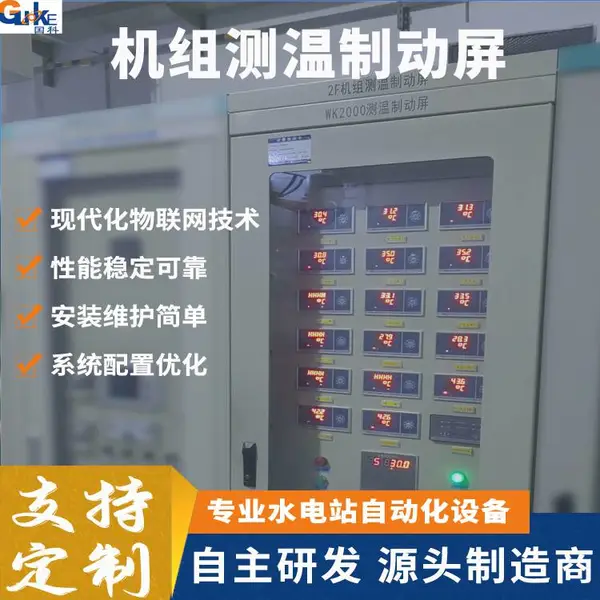

WK2000测温测速监控系统，采用进口型嵌入式系统硬件、微软WinCE操作系统构成的液晶触摸屏为重要控制单元，全智能温度采集模块通讯传送，实现对机组推力轴、导轴承瓦温、定子线圈、定子铁芯、油箱油温、冷却器进出口温度的***/巡检监视测量。

同时配置了以全进口气动元件构成的JZF集成制动阀组，完成机组的制动气源压力、制动阀组状态进行监测。

二、技术优势

• 技术性能***，可靠性高；

• 功能设置完善；

• 安装维护简单；

• 系统配置优化；

• 综合成本合理。

三、技术特点

• 配置框图：本装置由智能温度采集模块、PC、液晶触摸屏、JZF集成制动阀组等部件组成；

• 本装置中机组各组温度测点介入智能温度转换模块，转换模块将测点数值传送至PC中，PC对测点数据进行滤波、标度变换、越限判断等处理后送至液晶触摸屏显示输出，测量数据可在液晶触摸屏上以曲线、棒图、数据列表等多种形式显示；

• 刹车制动阀组是由电磁阀及配置筏板构成，根据不同的工况要求实现自动、手动操作。





四、主要功能

• 监测功能：本装置可进行多路温度监测，其中包括若干路***监测。***监测的测点每一路对应2级独立的报警输出接点。此外温度传感器断线可输出一组断线报警信号，其他巡回监测测点可独立设置2级报警温度值，其温度超出报警设置值时，装置输出相应级别共用报警信号。同时本装置可在专属仪表上对8路速度监测信号进行报警值设置。

• 通讯功能：本装置为了满足监控通讯要求，可选配通讯功能，通讯采用RS485接口，通讯协议采用MODBUS-RTU协议。

• 刹车制动功能：本装置配备了高性能的集成制动装置进行组装，使用时只需将气系统按照规定接口正确连接，即可实现机组刹车制动。制动方式包括：电气自动/手动制动投风闸、落风闸；现地手动制动投风闸、落风闸。
