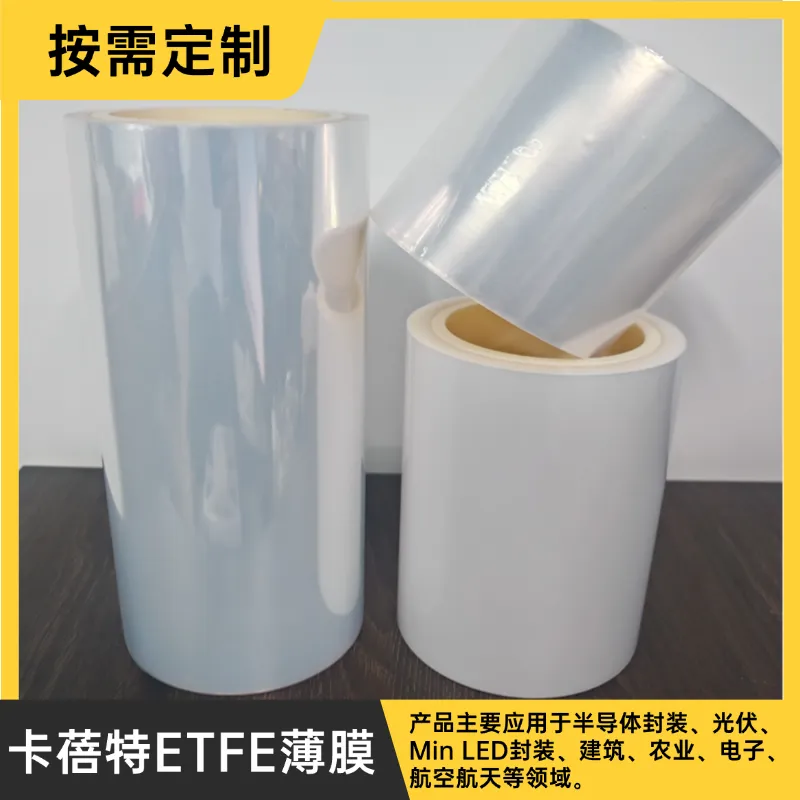

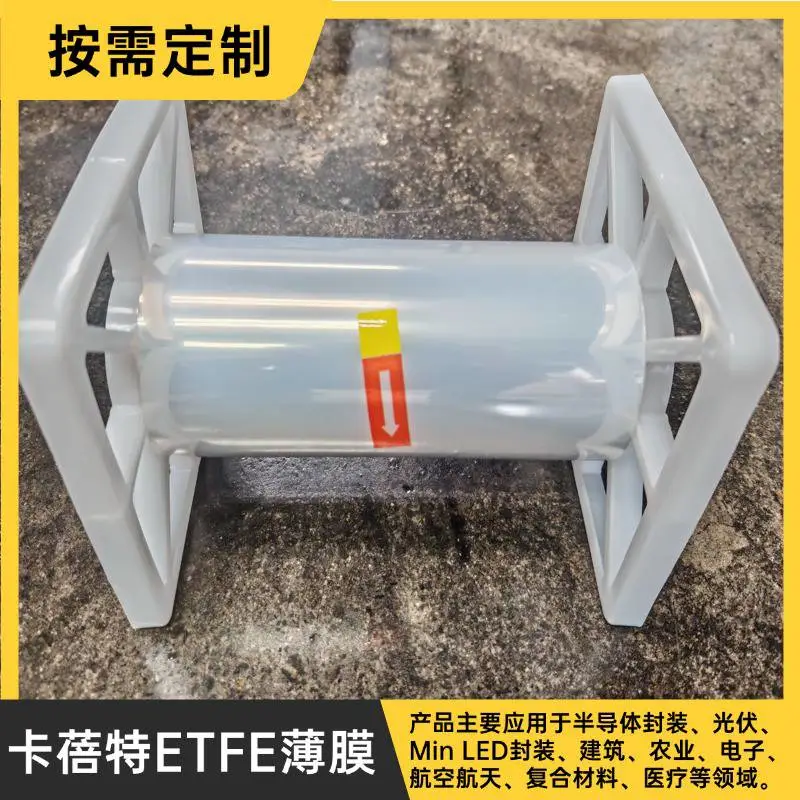

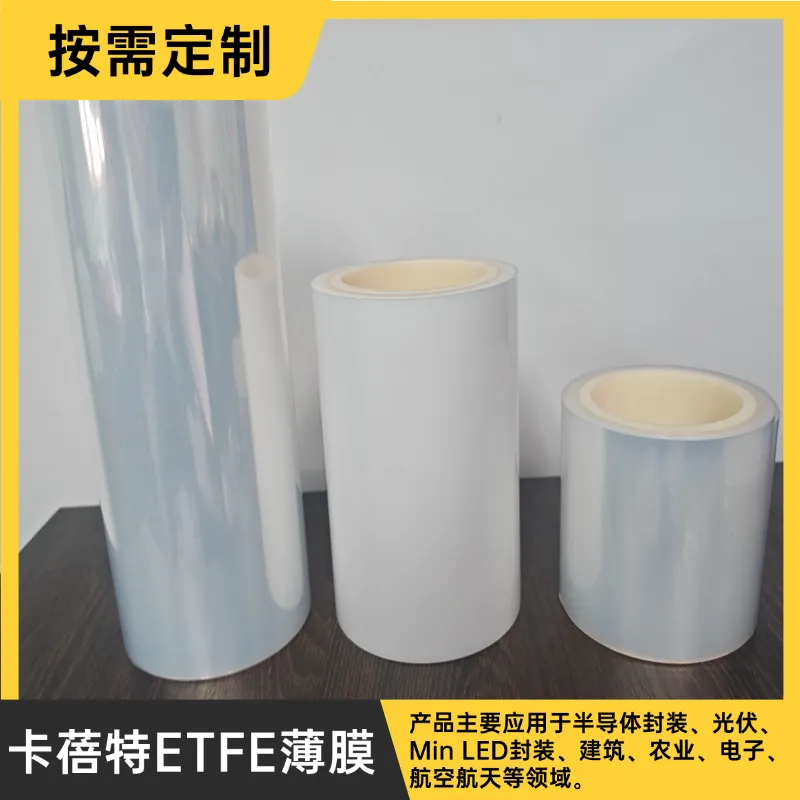

ETFE封装保护膜产品介绍

ETFE封装保护膜是以乙烯-四氟乙烯共聚物为基材，通过多层共挤、等离子表面处理、涂层改性（如离型涂层、抗静电涂层）制成的高性能薄膜，兼具聚四氟乙烯（PTFE）的耐化学/耐热性，同时机械强度、加工性***优于纯PTFE；主要功能是在精密器件封装过程中提供高温离型、物理隔离、防潮防腐蚀、光学透明检测，剥离后无残胶、无微粒污染。

ETFE保护膜核心性能优势

1. 耐高温与宽温域：长期使用温度150–180℃，短时耐受200℃+；低温可至-200℃，无脆化；适配回流焊、模塑固化、热压键合等高温工艺；热收缩率<0.1%（180℃/2h），尺寸稳定性***。

2. 化学惰性与耐蚀性：耐受强酸、强碱、有机溶剂、盐雾、助焊剂、蚀刻液；不溶胀、不降解、不析出；在沿海、化工、高湿环境下长期稳定。

3. 光学与表面特性：高透光率可达 92%–95%，支持在线光学检测；表面能低（<24 mN/m），离型力可控（10–25g/in），剥离***；疏水抗污，雨水自洁，维护成本低。

4. 机械与电气性能：拉伸强度≥50MPa，断裂伸长率300%+，抗撕裂、可弯折；电绝缘性优良，介电常数稳定，适合电子/半导体绝缘保护；水蒸气透过率极低，具备***防潮阻氧能力。

5. 环保与安全：燃烧不滴落、***烟，达B1级防火；无卤素、RoHS/REACH合规，符合半导体超净车间要求。

ETFE离型膜核心应用场景

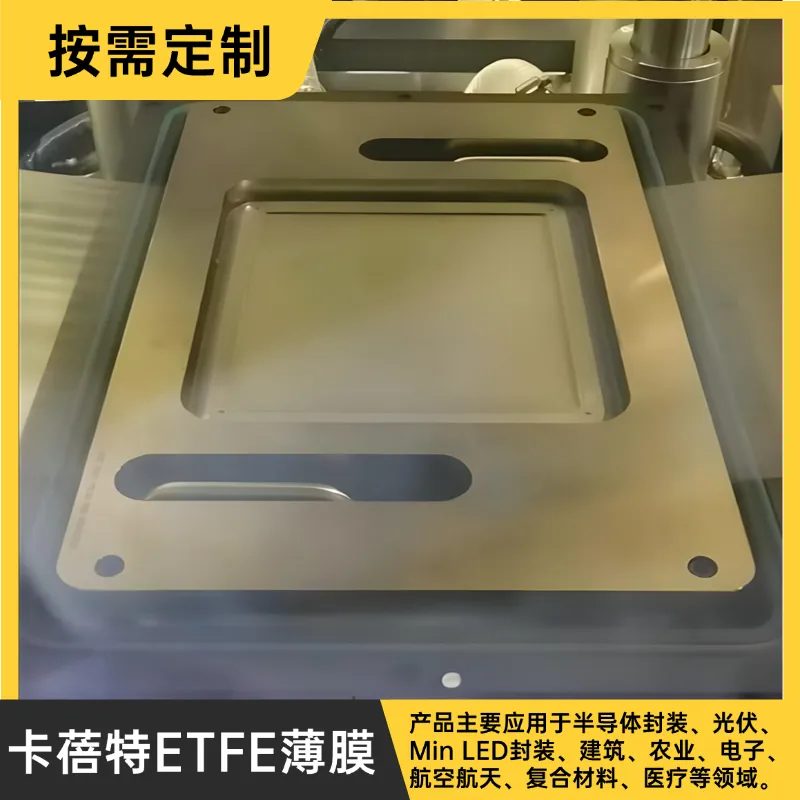

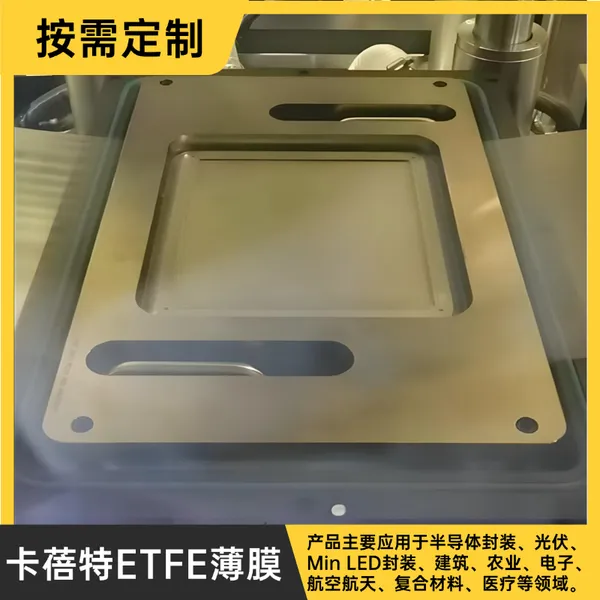

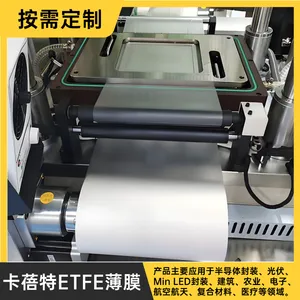

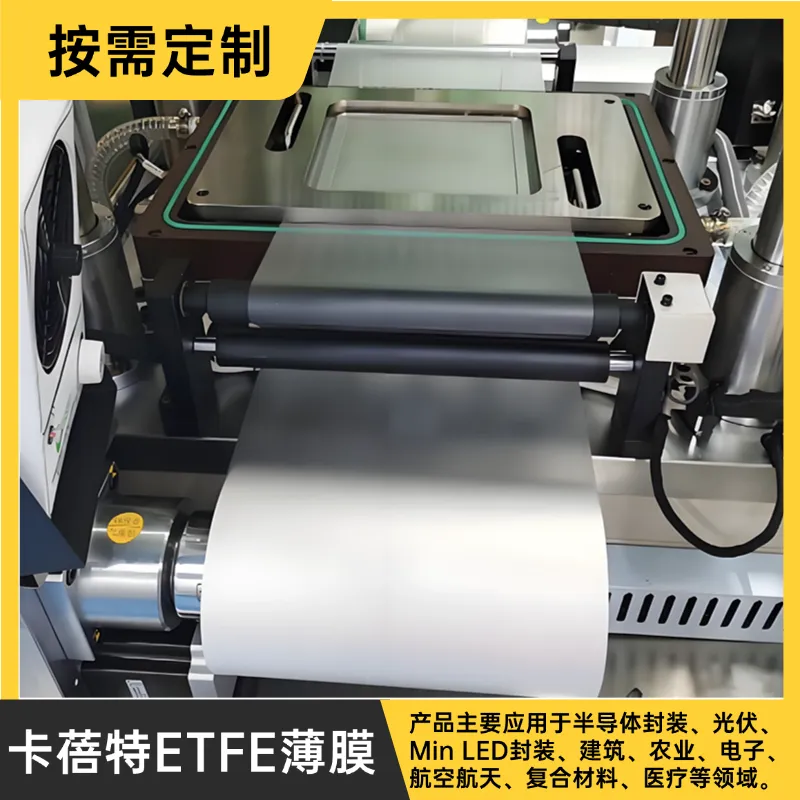

1. 半导体 / 芯片封装：AI 芯片、SiP、Fan-out、BGA 封装的离型膜，防止环氧树脂与模具粘连；晶圆切割 / 研磨的表面保护；键合区防潮；

2. 光伏组件封装：替代部分 EVA/POE，适配双面双玻、沿海 / 荒漠电站，提升耐候与透光稳定性；

3. 光学与 LED 封装：LED、激光器件、光通信模块的透明封装保护膜，抑制黄变，延长光学寿命；

4. 柔性电子与新能源：柔性屏、车载电子、动力电池极耳 / 电芯的绝缘保护与封装辅助。
