| 产品特性：Profibus | 是否进口：是 | 原产国/地区：波兰 |
| 类型：工业编码器 | 品牌：POSITAL | 型号：OCD-DPC1B-1213-B10S-H3P |
| 读出方式：非接触式 | 工作原理：***式 | 外型尺寸：58mm |
| 适用范围：-40~+85℃ |

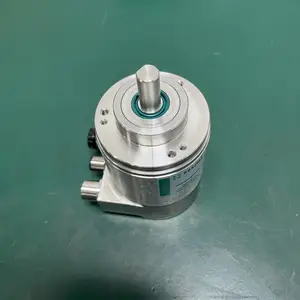

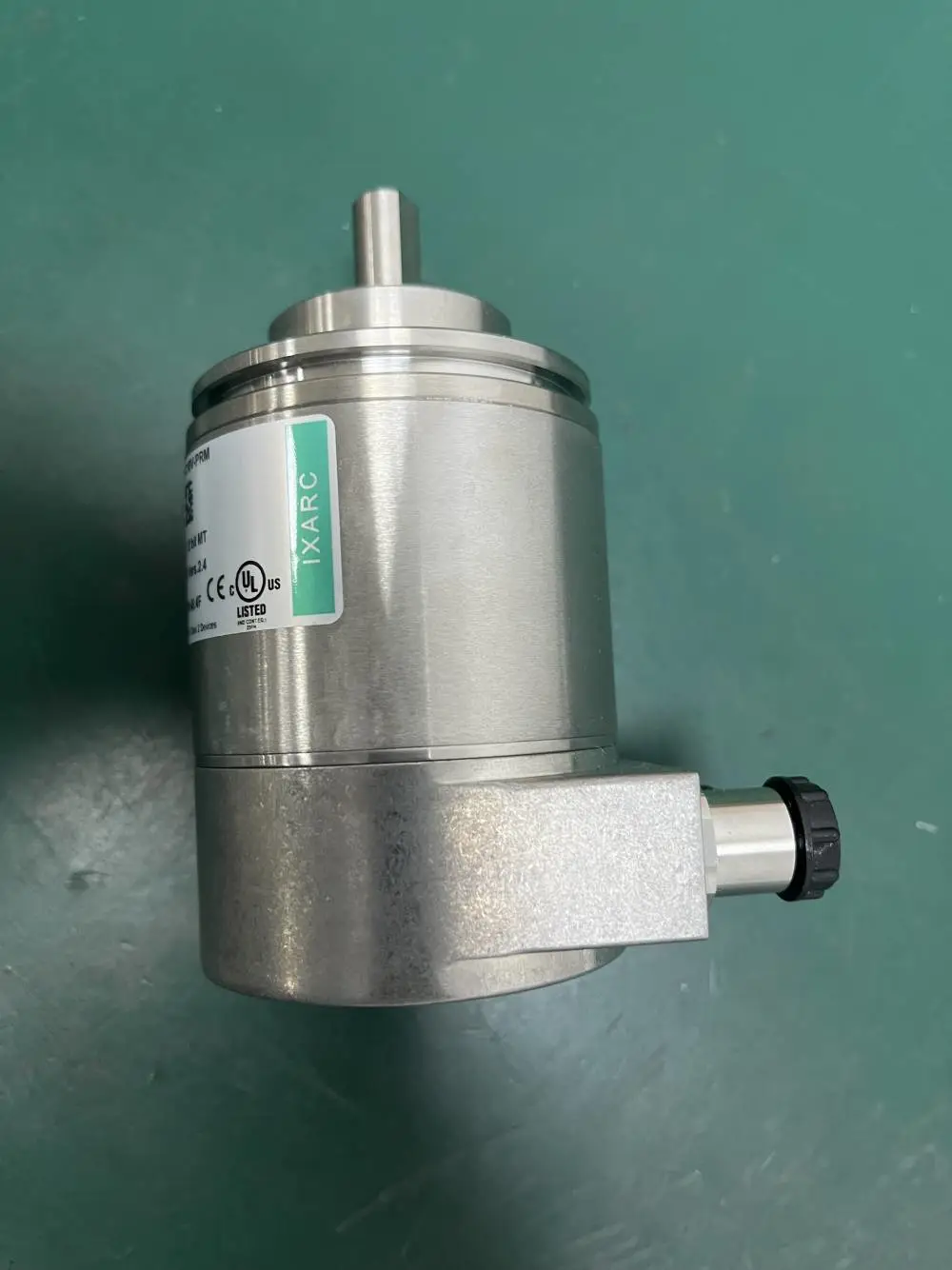

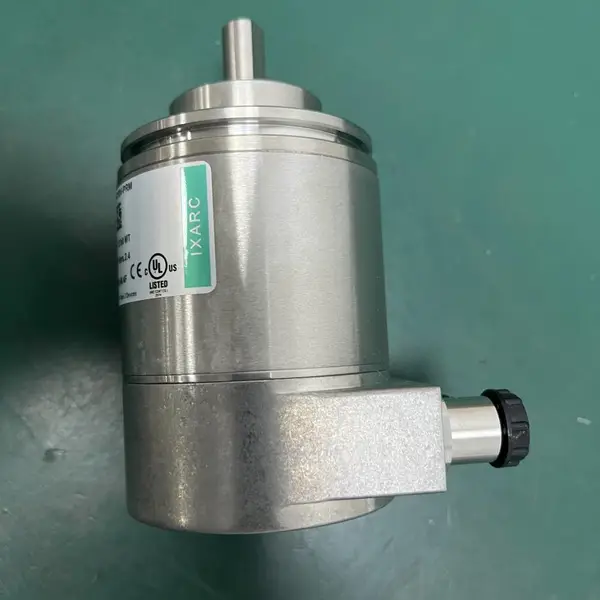

POSITAL *** 多圈 编码器 OCD-DPC1B-1213-B10S-H3P Profibus 接口
| 接口 | Profibus(现场总线) |
| Profil | DPV0, DPV1 和 DPV2 Class 2 (EN50170 + EN50254) |
| 诊断 | 内存 |
| 手动功能 | 地址选择开关0-99和终端电阻DIP开关（带有接线盒） |
| 传输速率 | Round Axis |
| 传输速率 | ≤12 Mbaud |
| 接口周期时间 | ≥ 1 ms |
| 编程功能 | 分辨率，传动系数（物理分辨率），速度比例+过滤器，预设（零点），计数方向，限位开关，节点号，示教模式，诊断模式 |
输出
| 输出驱动器 | Profibus数据接口，光耦隔离 |
电气数据
| 电源电压 | 10 – 30 VDC |
| 功耗 | ≤ 115 mA @ 10 V DC, ≤ 50 mA @ 30 V DC |
| 功耗 | ≤ 1.5 W |
| 启动时间 | <1 s |
| 反极性保护 | 是 |
| 短路保护 | 是 |
| EMC:发射干扰 | DIN EN 61000-6-4 |
| EMC:抗干扰 | DIN EN 61000-6-2 |
| MTTF | 109 年，在40 ℃下 |
传感器
| 技术 | 光学 |
| 单圈分辨率 | 13 位 |
| 分辨率 多圈 | 12 位 |
| 多圈技术 | 机械齿轮组（无需电池） |
| 精度 (INL) | ±0.0220° (14 – 16位), ±0.0439° (<13位) |
| 认证 认证/寿命 码制 码 | 二进制码 |
环境规格
| 外壳防护等级 (轴) | IP66/IP67 |
| 外壳防护等级 (外壳) | IP66/IP67 |
| Min Temperature | - 40 °C (- 40 °F) |
| Max Temperature | +85 °C (+185 °F) |
| 存储温度 | -40 °C (-40 °F) – +85 °C (+185 °F) |
| 湿度 | 98%相对湿度, 无凝结状态 |
机械数据
| 面板尺寸 | 铝 |
| 外壳材料 | 钢 |
| 外壳涂层 | 阴极防腐蚀防护（> 720小时耐盐雾测试) + 油漆喷涂 |
| 法兰形式 | 盲孔, ? 58 mm |
| 法兰材料 | 铝 |
| 轴的类型 | 盲孔, 深度 = 30 mm |
| 轴的直径 | ? 10 mm (0.39") |
| 轴的材料 | 不锈钢 V2A (1,4305; 303) |
| 转子转动惯量 | ≤ 30 gcm? [≤ 0.17 oz-in?] |
| 摩擦力矩 | ≤ 5 Ncm @ 20 °C, (7.1 oz-in @ 68 °F) |
| 机械速度 | ≤ 3000 1/min |
| 耐冲击性 | ≤ 100g (6毫秒半弦波, EN 60068-2-27) |
| 持久的抗冲击性 | ≤ 10G（16毫秒半弦波，EN60068-2-29） |
| 耐振动性 | ≤ 10 g (10 Hz – 1000 Hz, EN 60068-2-6) |
| 长度 | 99 mm (3.90") |
| 重量 | 495 g (1.09 lb) |
| 轴向/径向 错位 | 静止 ± 0.3 mm /± 0.5 mm; 动态 ± 0.1 mm /± 0.2 mm |
电气连接
| 连接方向 | 径向 |
| 面板尺寸 | 3 x 格兰头 |
| 外部供电 | 可拆卸便于更换新电缆组件的编码器没有可见的节点号，旋转开关，没有主动元件，输出总线端接电阻也大弹簧夹 |
