1概述
智慧用电在线监控装置是针对 0.4kV 以下的 TT、TN 系统设计的智能电力装置，具有单、 三相交流电测量、四象限电能计量、谐波分析、遥信输入、遥信输出功能，以及 RS485 通讯 或 GPRS 无线通讯功能，通过对配电回路的剩余电流、导线温度等火灾危险参数实施监控和 管理。
产品采用***的微控制器技术，集成度高，体积小巧，安装方便，集智能化，数字化， 网络化于一身，是建筑监控装置预防监控、系统绝缘老化预估等的理想选择。同时将原有 RS485 通讯升级为 GPRS 无线通讯方式，解决了现场布线难的问题。作为一种***的智能化、 数字化的采集元件，该智能装置已广泛应用于各种控制系统、SCADA 系统和能源管理系统。

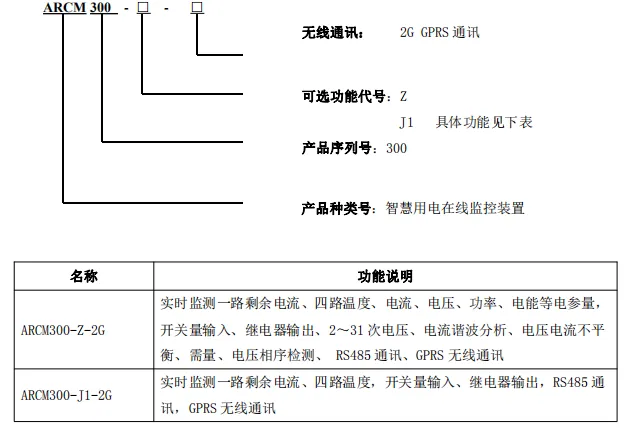

2产品型号

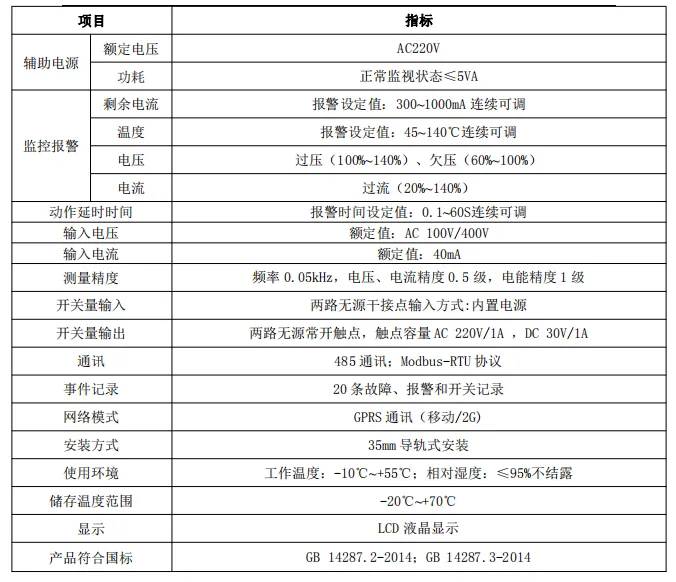

3技术参数

4产品功能

4.1 剩余电流监测
在线监测配电线路的剩余电流，当超过剩余电流报警设定值时，且持续时间超过延时设 定值后，执行 报警的操作。可以根据线路正常漏电流的大小设定报警设定值 I△n，在该值 的设置上应遵循不小于被保护电气线路正常泄漏电流值的两倍，且不大于 1000mA。对 装设二级或多级剩余电流保护的场所，上一级的剩余电流报警设定值必须大于下一级的剩余电流报警设定值；并且上一级的延时要大于下一级的延时。

4.2 温度保护
通过温度传感器监测配电箱、线缆或线缆连接处的温度，超过温度报警设定值时，延时一定时间，执行报警或者断开断路器的操作。温度传感器的安装必须固定稳定，防止跌落造成线路短路。

4.3 过流保护
通过电流采样电路测量三相电流的真有效值，当测量值超过过流报警设定值，延时一定时间，执行报警或者断开断路器的操作。

4.4 过压保护

装置实时监测进线电压，当进线电压超过过压动作设定值后，延时一定时间，执行报警或者断开断路器的操作。

4.5 欠压保护
装置实时监测进线电压，当进线电压低于过压动作设定值后，延时一定时间，执行报警或者断开断路器的操作。

4.6 自检功能
装置具备自检功能，在功能设置界面下选择自检，按回车键确认，系统将进入自检状态，查看设备是否完好。

4.7 消音功能
在故障或报警状态下，切换至功能设置界面，选择消音并确认，装置报警声音消除。

4.8 报警复位（解除报警）
当发生报警时，可通过按键复位继电器的输出状态；如果在进行复位操作后未排除报警故障，装置将再次进入故障报警或脱扣状态。

4.9 集中监控
集中监控计算机通过 RS485，接受现场采集信号，发出报警信号及控制指令，及时断开故障线路。采用 Modbus-RTU 协议通讯，通讯距离为 0.5 公里。

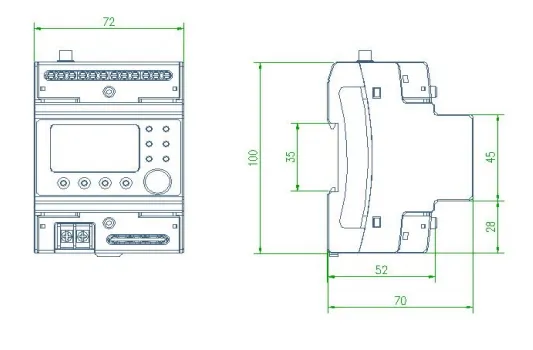

5外形及安装尺寸

35mm 导轨安装，可加固定端子进行固定。
