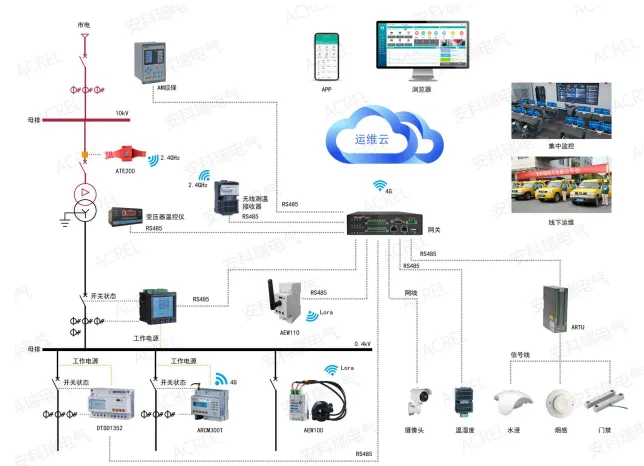

运维平台采用分层分布式结构进行设计，详细拓扑结构如下：

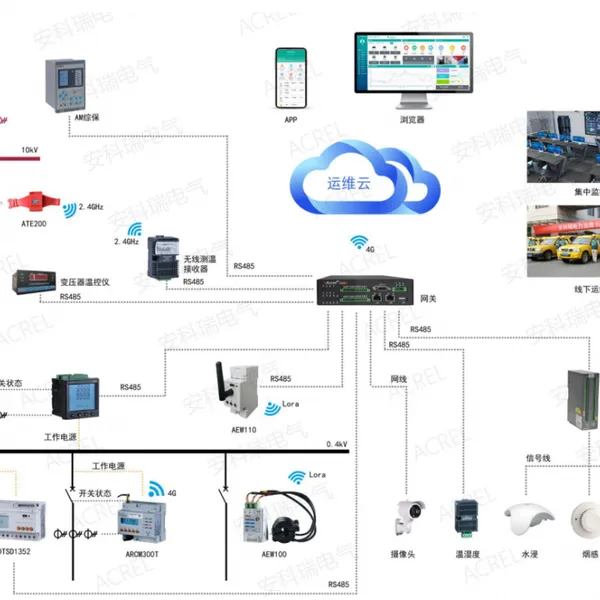

现场可通过 4G 互联网和平台通讯，平台侧需要具备固定 IP 地址的宽带接入。 系统可分为三层：即现场设备层、网络通讯层和平台管理层。 现场设备层：包含变电所安装的多功能仪表、微机保护装置、温湿度监测装置、漏水监测装置、烟 雾探测器、摄像头、开关量采集装置、门磁开关等等。除摄像头外，其它设备通过 RS485 总线接入现 场智能网关 RS485 端口。 网络通讯层：包含现场智能网关和 4G 路由器等设备。智能网关主动采集现场设备层设备的数据， 并可进行规约转换，数据存储，并通过 4G 路由器把数据上传至服务器端口，网络故障时数据可 存储在本地，待网络恢复时从中断的位置继续上传数据，***服务器端数据不丢失。4G 路由器需要当 地运营商的 SIM 卡支持，SIM 卡由使用方提供，流量根据接入仪表数量和是否接入视频信号而定。 平台管理层：包含应用服务器、WEB 服务器和数据库服务器，一般应用服务器和 WEB 服务器可 以合一配置，由于本项目预计接入变电所数量比较多，因此建议分开配置。

平台背景

在电力企业中,电网安全运行的关键是电力设备的健康使用。强化缺陷管理,从缺陷的发生、诊断、 处理、消除缺陷全流程进行闭环控制是电力企业运维管理的重点任务。在电力系统发展的过程中,其运 行的良好状态会给电力企业的经济效益带来非常重大的影响,除此之外还会关系到电网运行的安全。因 此在电力系统运行的时候一定要做好运维管理工作,以***其运行的高效性，提高其运行与运维的经济 性。现按照***公司的统计，10kV 及以上供电电压等级的工商业用户有 200 万户以上，此类“用 户侧变配电所”产权归电力用户所有（工商企业、住宅小区、学校、医院等），虽然数量众多；另外还 有大量 0.4KV 低压变配电所，这个数量相对更加庞大；但是日常的运行维护工作多依赖于运维管理人员 的主观能动性，缺乏计划安排和整体管理规划，相对比较传统，普遍存在以下问题：

1、 基础管理落后：目前用户端的用电系统还处于无网络化、无智能化的单机分散独立运行的状态；

2、 人力成本高：人工巡视、纸质记录、电话沟通，缺乏智能化的手段；

3、 工作效率低：巡视频率低、巡检任务无法定位、巡检过程不标准规范、巡检缺陷缺乏闭环跟踪；

4、 抢修时间长：无法即时识别和定位故障信息，需要用户通知后到现场确认；

5、 运维管理不规范：运营过程中缺乏现代化技术手段监管，难以防止不合理应用现象的产生；

6、 风险预防薄弱：无法通过历史大数据识别可能存在的隐患

优势

对于本项目，安科瑞公司具有以下优势：

1）从终端仪表、数据网关、后台云平台等软硬件均为自主研发和生产，在整体技术实力方面具有 优势，软件提供免费升级服务；

2）安科瑞公司运营能力强，企业信誉度高，长期从事用户侧变电所监测系统的开发和实施，有上 千个电力监控系统的实施经验，对可靠用电、安全用电、节约用电有深入的理解，客户可放心与我司长 期合作；

3）安科瑞为上市公司，资金力量雄厚是软硬件质量的可靠支持，且安科瑞公司的服务宗旨是 为客户创造价值，与乙方的服务宗旨高度一致； 4）安科瑞提供变电所运维所需的各类传感器、传输网关、软件平台、调试指导等服务，售后问题 由安科瑞统一负责，避免纠纷；

5）安科瑞不仅可以监测电量信息（电压、电流、功率、电能、温度等），还可以监测水浸、烟感、 视频、环境温湿度等信息；

6）安科瑞电力运维系统可提供除配电以外的丰富的环境监测功能，如温湿度、水浸、烟感、门禁、 柜体内的无线测温等，可为配电的环境安全及稳定运行提供强有力的护航；

7）安科瑞电力运维可提供配电设备的档案管理，方便维保人员进行设备的档案归类及信息登记， 为以后设备维修提供新快的数据支持；

8）安科瑞电力运维系统可提供远程控制的功能，方便实现远程控制变电所照明等开关的远程通断， 真正实现无人值守；

9）安科瑞电力运维系统可提供视频的在线监视，方便运维人员远程可视化管理变电所各回路的运 行状态；

10）安科瑞电力运维系统可提供丰富的能源管理报表，将电力数据分项、分时段、同环比、功率因 素分析、极值分析、大需量分析、电能质量分析的集中管理；

11）安科瑞电力运维系统可同时实现变电所的漏电监测，出线电缆的温度在线管理，从而预防电气 火灾的发生；

12）安科瑞电力运维系统可提供巡检管理和消缺管理服务，线上线下数据同步对称，线上实现派工 和审核，线下完成服务并提交完成情况，并对设备检修前后的照片资料和文档资料提供统一的云端空间， 方便追溯及调用。

13）安科瑞系统支持接入第三方产品设备，只需满足 Modbus RTU 协议即可，如非常规协议可定制开发；

用户需求

1) 实现在监控中心将众多数量的变配电所“观瞬变、悉全景”，改变以往人工管理的传统工作方 式；

2) 实现供电系统图、一次模拟图、配电柜图等在系统中实时查看，并对供电走向、当前运行参数 等如实系统还原，便于供配电远程监控人员管理； 3) 对变电所各进出线回路、供配电设施等实时参数监测，供配电系统运行；并且， 系统还可对供电运行故障实现系统预测和实时告警；

4) 实现对重点功能建筑供电的强化保障，对重点区域供配电容量负荷保障、供电连续性保障、电 源质量提升等进行提前调配和防范；

5) 实现对各建筑楼宇、公共区域、重点设施、院系部门电能使用的实时监测和对电能流向的有效 管理，为以后供配电容量调整、提高供电效能等提供数据基础。

技术标准

本方案遵循的标准有： DL/T 5430-2009 《无人值班变电站远方监控中心设计技术规程》 GB/T 2887-2011 《计算机场地通用规范》 GB50054-2011 《低压配电设计规范》 Q/GDW 231-2008 《无人值守变电站及监控 中心技术导则》 [2008]114 号文件：

1：分项能耗数据采集、传输技术导则

2：数据中心建设与维护技术导则

3：建设、验收与运行管理规范

网关技术指标

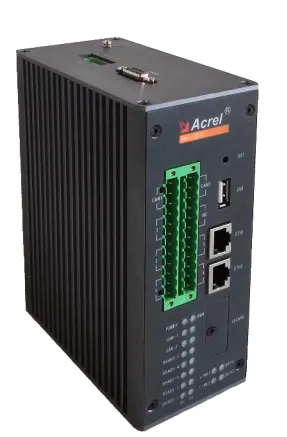

ANet 智能网关是一款由安科瑞基于工业物联网架构自主研发、设计 的工业级软硬件一体化设备。该产品采用嵌入式软硬件一体化结构，用于 解决设备数据到平台的安全传输和协议对接，为工业物联网云平台数据安 全联网提供终端和网络解决方案。 网关硬件标配具有 1/2 路 10M/100M 以太网口、 4/8 路 RS485可复 用 232，软件支持工业协议转换、多通道上传、工程备份和远程管理、数 据断线存储等。满足较高的系统应用配置，可以满足复杂的工业现场环境， 尤其适用于设备局部集中、站点较离散分布的联网云平台应用项目。

技术特点：

? 自主研发 ? 工业级软硬件一体化 ? 十年以上生命周期 ? 工业设备厂家协议转换? 有线&无线多路上传通道 ? 远程调试和工程管理 ? 断点续传，离线数据存储确保数据连续完整
