| 是否进口:否 | 加工定制:否 | 品牌:安科瑞 |
| 型号:WHD48-11 |
概述
温湿度控制器产品主要用于中高压开关柜、端子箱、环网柜、箱变等设备内部温度和湿度调节控制。可有效防止因低温、高温造成的设备故障以及受潮或结露引起的爬电、闪络事故的发生。
产品符合国标GB/T15309-1994。
工作原理

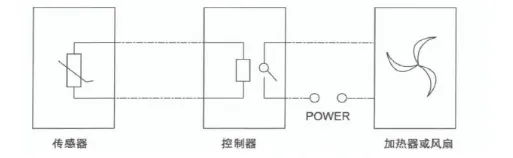

温湿度控制器主要由传感器、控制器、加热器(或风扇等)三部分组成,其工作原理如下图所示:
传感器检测箱内温湿度信息,并传递到控制器由控制器分析处理:当箱内的温度、湿度达到或超过预先设定的值时,控制器中的继电器触点闭合,加热器(或风扇)接通电源开始工作,对箱内进行加热或鼓风等;一段时间后,箱内温度或湿度远离设定值,控制器中的继电器触点断开,加热或鼓风停止。除基本功能外不同型号还带有断线报警输出、变送输出、通信、强制加热鼓风等辅助功能。
技术参数
技术参数 | 指标 | |||
测量范围 | 温度 | -40.0℃~99.9℃ | ||
湿度 | 0%RH~***RH | |||
精度 | 温度 | ±1℃ | ||
湿度 | ±5%RH | |||
变送输出 | DC 4~20mA或DC 0~20mA | |||
控制参数 设定范围 | 加热升温 | -40.0℃~40.0℃ | ||
鼓风降温 | 0.0℃~99.9℃ | |||
湿度控制 | 20%RH~90%RH | |||
输出触点容量 | 5A/AC250V | |||
回滞量 | 5 | |||
通讯接口 | RS485,MODBUS(RTU)协议 | |||
辅助电源 | 电压 | AC 85~265V DC 100~350V | ||
功耗 | 基本功耗(≤0.8w)+继电器功耗(每路≤0.7w) | |||
绝缘电阻 | ≥100MΩ | |||
工频电压 | 电源与外壳可触及金属件/电源与其它端子组2kV/1min(AC,RMS) | |||
平均无故障工作时间 | ≥50000小时(hour) | |||
工作环境 (控制器) | 温度 | -20℃~+60℃ | ||
湿度 | ≤95%RH,不结露,无腐蚀性气体 | |||
海拔 | ≤2500米(m) | |||
注:回滞量:温湿度控制过程中,执行部件(加热器或风扇)启动工作时的温度或湿度值与停止工作时的温度或湿度值之差称为回滞量。

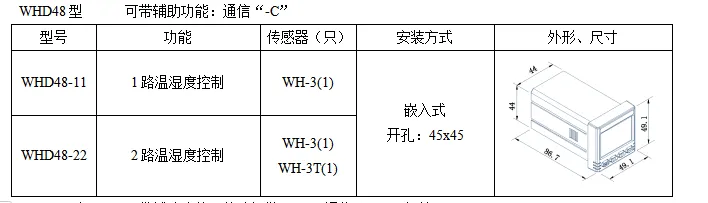

产品规格及功能

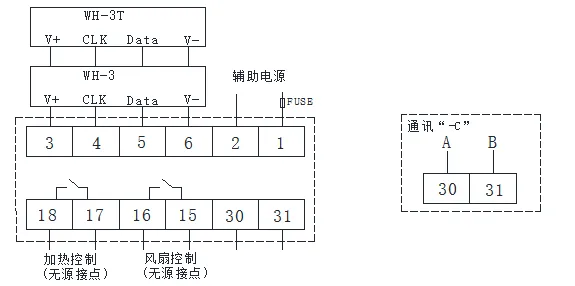

接线方式
工作状态
1 测量
在测量状态下, 区域1 、2 、3显示当前测量通道及温度、湿度值,并且三个传感器通道的温湿度值循环测量、显示。
2 控制
当环境的温度或湿度值满足预先设置的工作条件时,启动加热器或风扇,同时对应的指示灯点亮(区域4) ,当加热器发生故障,没有按条件工作时,相应的加热故障指示灯点亮,以示报警。
3 控制测试
在正常工作状态下,按住左方向键大于3秒,所有打开的通道无条件加热;按住右方向键大于3秒, 所有打开的通道无条件鼓风。
4 报警
当加热器发生故障,没有按条件工作时,相应的加热故障指示灯点亮;当温度超过设定的鼓风降温温度时,相应通道的温度显示数据闪烁;当仪表本身出现故障时,仪表进行复位。
智能型温湿度控制器以数码管方式显示温湿度值,有加热器、传感器故障指示、变送功能、带有RS485通讯接口可供远程监控,用户可通过按键编程自行设定系统参数。该仪表集测量、显示、控制及通讯于一体,精度高、测量范围宽,是一种适合于各个行业和领域的温湿度测量控制仪表。
