是否进口:否加工定制:否品牌:ACREL
型号: ARC-28F/Z-L
安科瑞 ARC-28F/Z-L 智能电容用 功率因数自动补偿控制器 低压无功功率补偿

1 产品概述

ARC-28F/Z-L 功率因数补偿控制器,运用成熟的无功混合补偿控制器策略和高精度专用计量芯片研制而成,可与我司智能电容器连接,补偿电网中的无功损耗、提高功率因数、降低线损,提高电网的负载能力和供电质量。

2 执行标准

JB/T 9663-2013 低压无功功率自动补偿控制器。

3 型号规格



产品型号

功能概述







ARC-28F/Z-L

ARC-28F/Z-L 功率因数补偿控制器可与智能电容配合使用,最多可连接 28 个智能电容器,可通过液晶屏实时显示电压、电流、功率因数、有功功率、无功功率、谐波含量、频率、视在功率;可实现欠压失压保护、过压保护、电压谐波超标保护、欠流保护、缺相保护等。

4 技术参数

4.1 基本参数

工作电压:AC 220V±20%;50Hz±10%

取样电压:AC 三相四线 220V±20%;50Hz±10%

取样电流:AC 三相 0-5A

联机电容数:≤28 台本机功耗: ≤12VA

测量灵敏度:100mA

测量精度:电压:1.0 级 电流:1.0 级 功率因数:0.5 级 有功功率:1.0 级 无功功率:2.5 级 频率

0.1 级

外形尺寸:144mm*144*110mm 安装开孔尺寸:138mm*138mm

4.2 使用条件

环境温度:-25℃至+65℃ 海拔高度:≤2000m

相对湿度:40℃,20-90% 大气压力:79.5-106.0Kpa

环境条件:周围环境无导电尘埃及腐蚀性气体,无易燃易爆的介质。

4.3 技术特点

控制物理量:无功功率,小负荷不产生投切振荡; 编码投切功能:可实现循环投切和多种编码方式;


可实现全三相补偿,全分相补偿,三相与分相混合补偿。





5 安装接线

5.1  接线图

1.1.1 输出端口定义

分补信号采样端定义:






共补信号采样端定义:





控制信号输出 RJ45 端定义:






输出端为两个 RJ45 网线接口,接任一接口到智能电容的 RJ45 接口。

5.2.2 无功补偿输出接线示例图

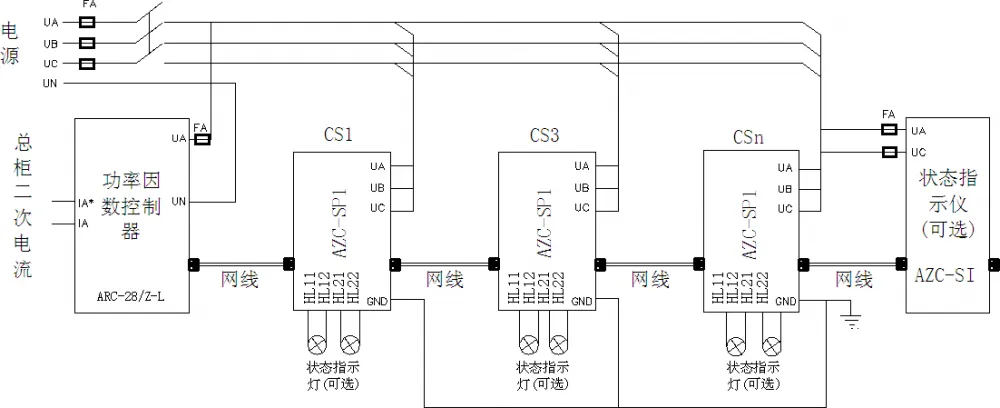

共补接线图:








分补接线图:







注:

①检查、设置参数及初始化;

②送电前必须详细检查接线是否正确、接线有无错漏或短路现象,接触点是否牢固,并注意记下所安装

CT 的变比;

③检查 CT 变比、配置容量与控制器所显示的是否符合,不相符时请修改控制器的 CT 变比、容量设置;

(非常重要)

④检查无功控制参数是否有误。
