1.概述

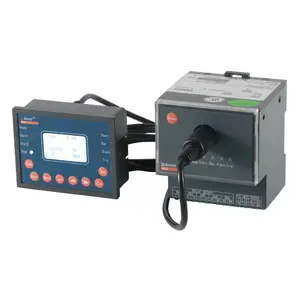

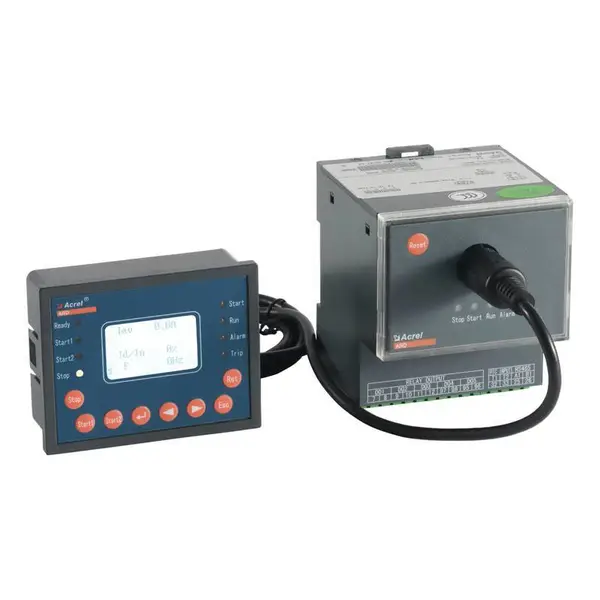

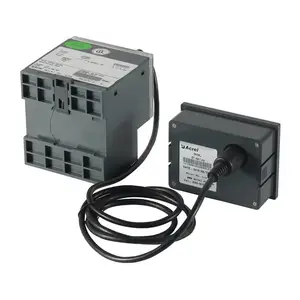

ARD2 系列智能电动机保护器（以下简称保护器）能对电动机运行过程中出现的起动超时、过载、断相、不 平衡、欠载、接地/漏电、阻塞、短路、外部故障等多种情况进行保护，并设有 SOE 故障事件记录功能，方便现 场维护人员查找故障原因。适用于煤矿、石化、冶炼、电力、船舶、以及民用建筑等领域。本保护器具有 RS485 远程通讯接口，DC4～20mA 模拟量输出，方便与 PLC、PC 等控制机组成网络系统。实现电动机运行的远程监控.

2 产品特点

■  支持基波和全波电力参数测量（U、I、P、Q、S、PF、F、EP、EQ），电流及电流不平衡度、电流正序、负序、零序分量、电压、三相电压相角、剩余电流。

■  保护功能包括过载反时限、过载定时限、接地、起动超时、漏电、欠载、断相、堵转、阻塞、短路、溢出、不平衡(电流、电压)、过功率、欠功率、过压、欠压、相序、温度、tE时间、外部故障、起动次数限制、运行时间报警、故障次数报警。

■  9路可编程DI输入，默认采用内置DC24V电源，也可选择外部有源湿接点。

■  5路可编程DO输出，满足直接起动，星—三角起动，自耦变压器起动，等多种起动方式，可通过通讯总线实现主站对电动机的遥控“起/停”。

■  可选抗晃电功能：支持晃电立即再启动、失压重起动。

■  可选配MODBUS_RTU通讯、PROFIBUS DP通讯，支持最多2路通讯接口。

■  可选配1路DC4-20mA模拟量输出接口，与DCS系统相接，可实现对现场设备的监控。

■  具有故障记录、起动记录、停车记录、DI变位记录和再起动记录等各类事件记录。

■  显示界面液晶显示，支持中/英文切换。

3 型号说明

ARD2F电流规格与适用电机额定电流、功率对应关系见表1：

表1

ARD2F附加功能见表2：

表2

ARD2F显示模块见表3：

表3

备注：

（1）、ARD2F标配电流测量和两路继电器输出DO4(97、98)、DO5（94、96、95）

（2）、带有起动控制时，保护器最多提供2个起动继电器用于顺序控制外部2个接触器的闭合/断开，从而实现电动机的不同起动方式（如Y-?转换起动、正反转控制，自耦降压起动等）

（3）、附加功能选配SU时必须同时选配Q，失压重起(抗晃电)是需要起动控制功能配合实现的。附加功能SU包括U（电压）、SR（故障记录）功能

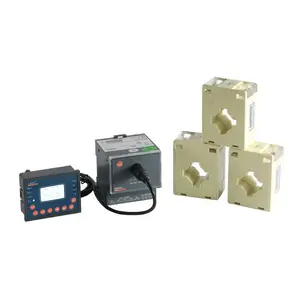

（4）、100A及以下电流规格使用统一一款电流互感器，互感器自配1m左右的二次线，如需特殊线长可同厂家联系。250A、800A电流规格使用另外两种互感器，这两款互感器不带二次线。互感器外观尺寸详见“外形尺寸及安装”部分

（5）、标配显示连接线是长度为1.5m的网线，有3米和5米规格可供另外选配，可下单备注相应线长，不备注时按默认长度。

（6）、不需要显示模块的客户，一批可选配数个显示模块用作现场调试与参数设置，或使用厂家提供的配置软件，通过电脑软件配置参数。

（7）、温度测量支持传感器类型为PTC或者NTC。

（8）、选配漏电功能（L）后，每台保护器自配一只漏电互感器，漏电互感器尺寸详见“外形尺寸及安装”部分。漏电互感器标配2m±10cm二次线，如需其它长度可同厂家联系。

4 主要参数

4.1 技术指标

ARD2F技术指标见表4：

表4

4.2 功能配置

ARD2F功能配置见表5：

表5
