1.概述
        ARCM300型电气火灾监控探测器是针对0.4kV以下的TT、TN系统设计的，通过对配电回路的剩余电流、导线温度等火灾危险参数实施监控和管理，从而预防电气火灾的发生。
        产品采用***的微控制器技术，集成度高，体积小巧，安装方便，集智能化，数字化，网络化于一身，是建筑电气火灾预防监控、系统绝缘老化预估等的理想选择。
       产品符合GB14287.2-2014《电气火灾监控系统 第2部分：剩余电流式电气火灾监控探测器》、GB14287.3-2014《电气火灾监控系统 第3部分：测温式电气火灾监控探测器》的标准要求

应用范围：
适用于智能楼宇、高层公寓、宾馆、饭店、商厦、工矿企业、重点消防单位以及石油化工、文教卫生、金融、电信等领域。

订货范例：
具体型号：ARCM300-J1
技术要求：1路剩余电流检测,4路温度监测
通讯协议：RS485接口 Modbus-RTU协议
辅助电源：AC220V

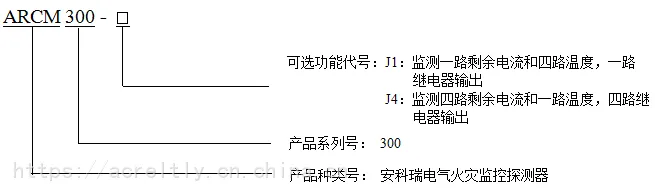

2.产品型号

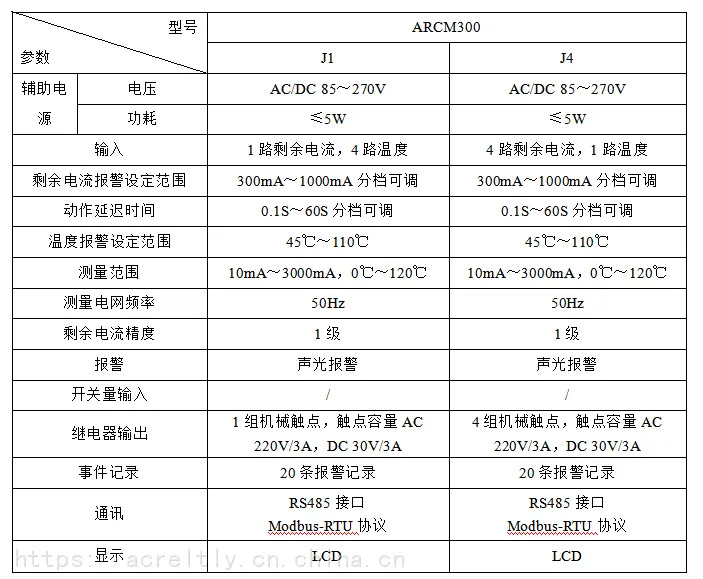

3 技术参数

4 安装与接线

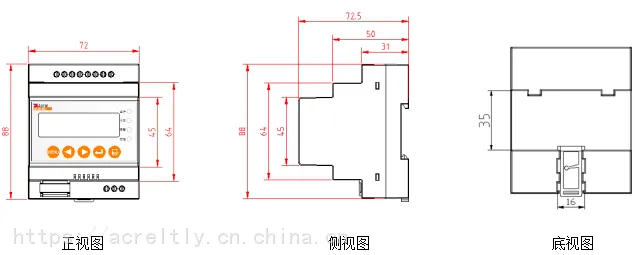

4.1 外形及安装尺寸（单位 mm）

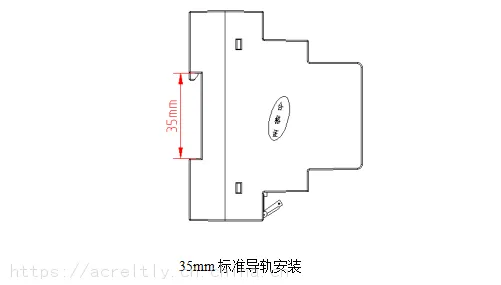

4.2 安装方式
ARCM300安装方式为导轨式安装，固定方式为卡扣式，示意图如下：

4.3 接线说明（注：R表示剩余电流信号；T表示温度信号）

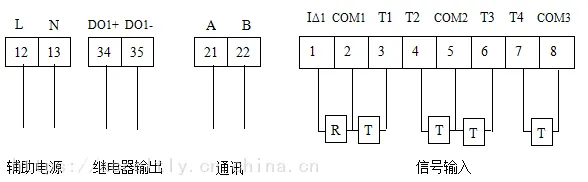

• J1型接线端子

注：“12、13”为辅助电源；“34、35”为继电器输出；“21、22”为通讯；“1、2、3、4、5、6、7、8”为剩余电流信号和温度信号输入。（公共端COM1、COM2和COM3不可短接）

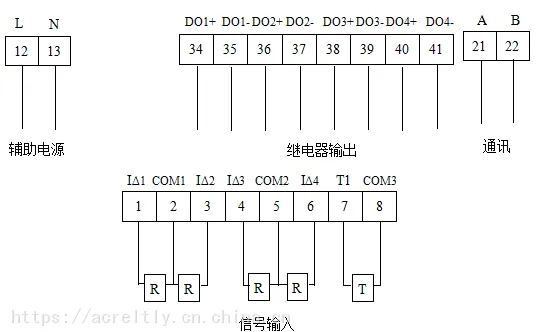

• J4型接线端子

注：“12、13”为辅助电源；“34、35、36、37、38、39、40、41”为继电器输出， “21、22”为通讯； “1、2、3、4、5、6、7、8”为剩余电流信号和温度信号输入。（公共端COM1、COM2、COM3不可短接）
4.4  注意事项

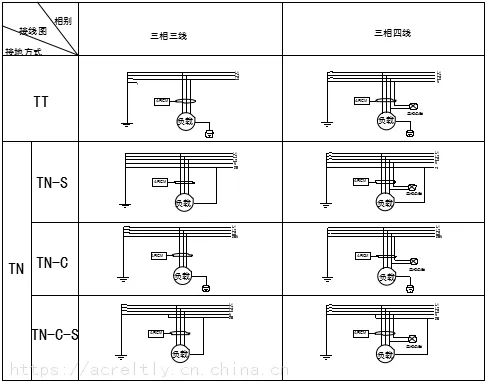

 4.4.1 剩余电流互感器接法

 注：如上表中，剩余电流互感器安装时，必须严格区分N线和PE线，三相四线制中N线必须穿入剩余电流互感器。通过剩余电流互感器的N线，不得作为PE线，不得重复接地或接设备外露可接近导体。PE线不得穿入剩余电流互感器。在TN-C系统中，必须先将系统改造形成局部TT系统，或改造成TN-C-S系统，再按上表接线。
