1 概述

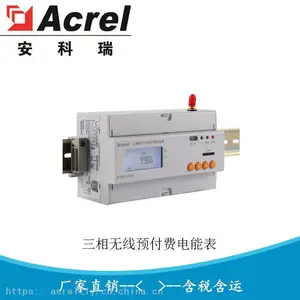

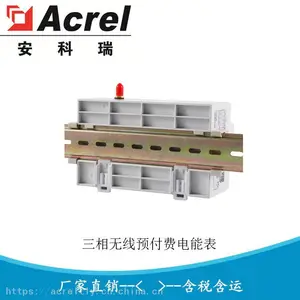

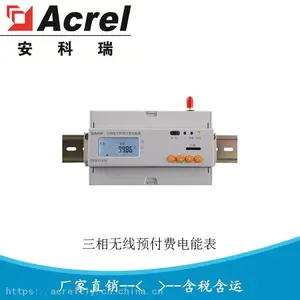

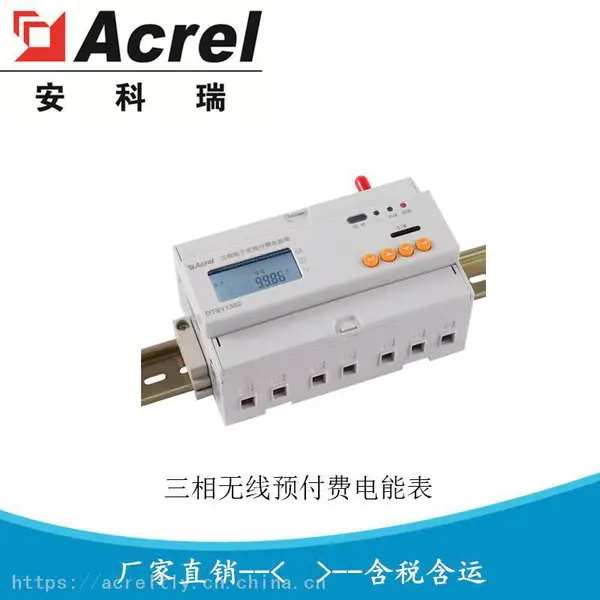

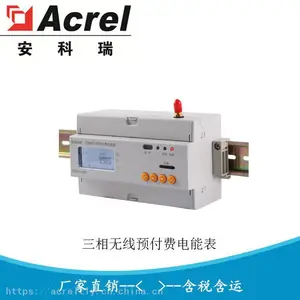

DDSY1352单相无线预付费电能表、DTSY1352三相无线预付费电能表分别用于计量额定频率50Hz的单、三相交流有功电能，具有预付费控制、负载控制、时间控制及RS485、NB、2G通信等功能，性能指标符合GB/T17215.321-2008标准。是改革传统用电体制，提高用电管理水平的理想计表。产品符合企业标准Q31/0114000129C039-2019《电子式预付费电能表企业标准》的要求。

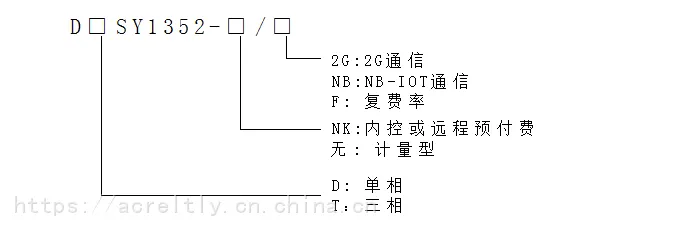

2 型号说明

3 无线预付费电表功能

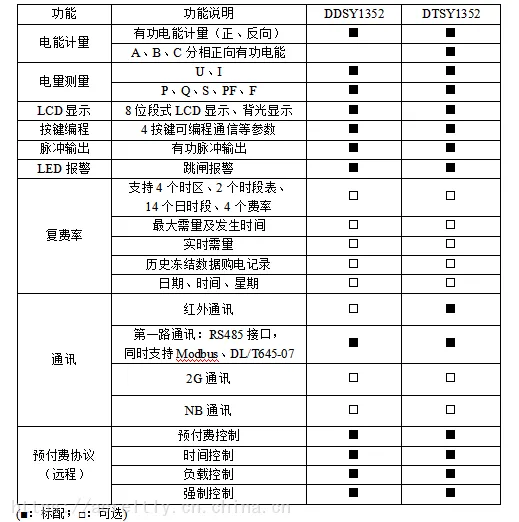

3.1 主要功能

注：预付费功能需配合本公司预付售电管理系统使用。

3.2控制功能

3.2.1预付费控制

仪表支持预付费功能。可设置基础金额，供电表免费试用；可对剩余金额进行四级报警：余额不足报警（一级）、预跳闸报警（二级）、欠费报警（三级）、达到赊欠上限（四级）报警。每级报警都会导致电表背光常亮，预跳闸报警跳闸方式可设置为不跳闸、跳闸后自动合闸以及跳闸后不合闸等，跳闸后可通过按键自行合闸，达到赊欠上限后电表跳闸，此时只有缴费后才能继续送电使用。

2.2.2时间管理控制

仪表支持时间管理控制。可将当天设置为工作日或节假日模式，每天可设置8个时间段，每个时间段可分别设置为合闸状态或分闸状态。

2.2.3负载管理控制

仪表支持负载管理控制，具体工作功能如下：

 负载总功率限制：限制支路用电功率，支路功率超过设定值时，支路跳闸。

恶性负载识别：限制支路接入未定义的恶性负载，当支路接入未经允许的恶性负载（主要表现为较大的功率增量和较大的增量因数）时，支路跳闸。

4 无线预付费电表技术参数

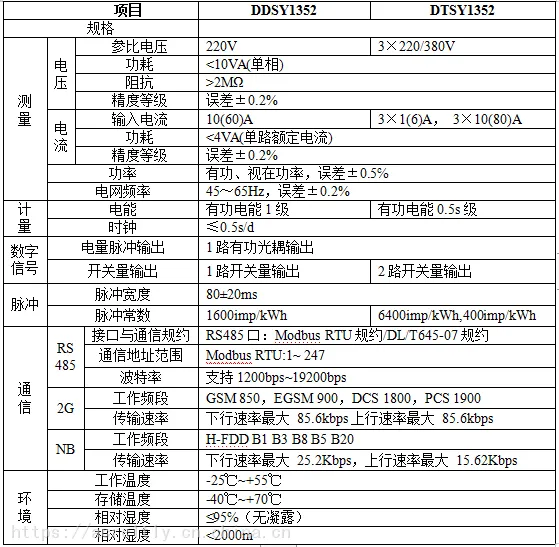

4.1 电气特性

5 外形及安装尺寸（单位：mm）

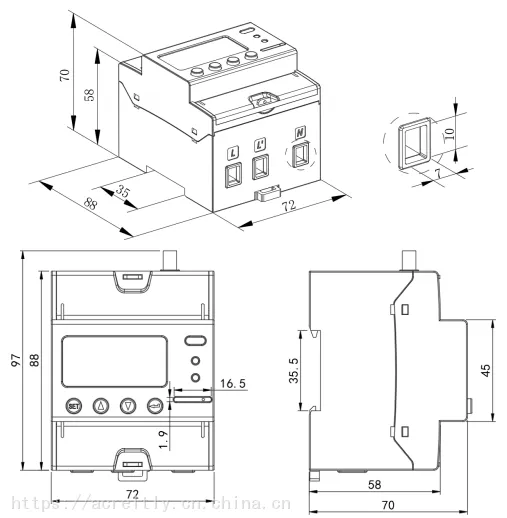

• DDSY1352

直接接入

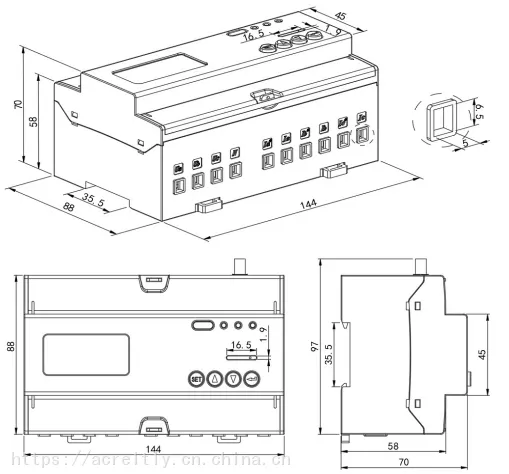

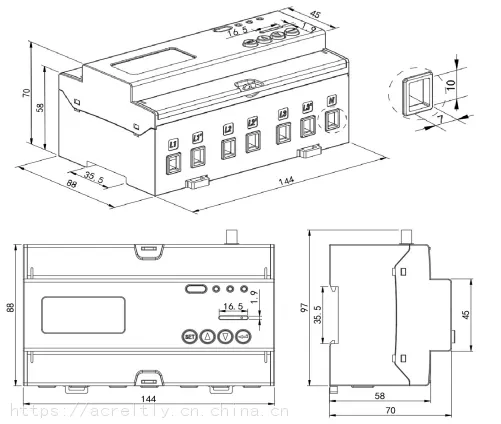

• DTSY1352

直接接入

经互感器接入

注：直接接入的接线力矩应不大于4.0N·m；经互感器接入的接线力矩应不大于2.0N·m。

6 接线与安装

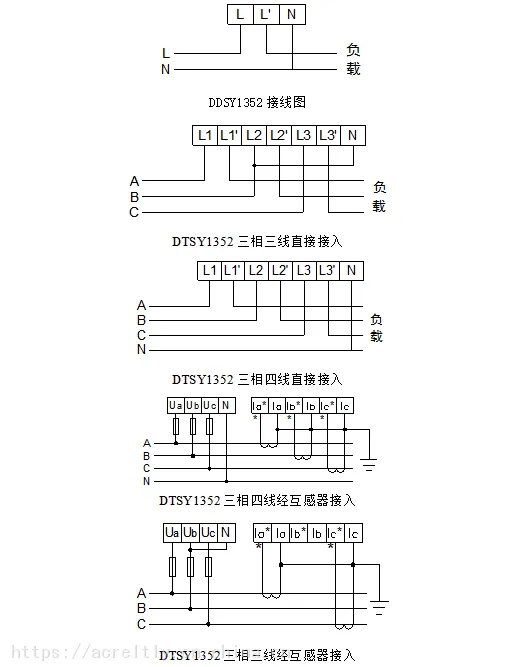

电压电流接线示意图

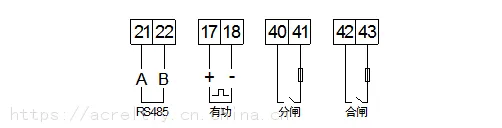

辅助功能接线示意图

注：1.仪表带内控功能时，(40-41)、(42-43)默认为不能使用。如需使用，需客户在订单中注明。

3.跳闸时需往41引入电压，40接对应断路器控制端。

4.42、43合闸端子可用于控制电操机构等特定装置合闸。

5.41、43端子接的保险丝耐压值应大于当前电压系统的电压等级，额定电流为3-5A。
