特点与优势

• 1 GHz， 500,350 MHz 带宽型号

• 四声道型号

• 所有通道采样率可达5 GS/s

• 所有通道均为10百万采样记录长度

• 50,000 wfms/s 波形捕获率

• 波形检测仪控制提供了***的波形效率 分析?

• I2C、SPI、CAN、LIN、FlexRay，以及 RS-232/422/485/UART 串行触发与分析选项

• 10.4英寸。（264毫米）XGA彩色显示器

• 小 占地面积和轻量化 - 仅5.4英寸。（137毫米）深且 11磅（5公斤）！

• USB和CompactFlash前置 面板，方便快速便捷地存储

• 内置以太网端口

• 即插即用连接与分析软件 解决方案

• USB 2.0 设备端口，用于直接控制 使用USBTMC的示波器

• ***触发器套件

• e*Scope遥控与控制?

• 与泰克特罗尼克斯逻辑分析仪的互作性

• TekVPI? 探针接口支持有源、差分， 以及用于自动比例和单元的电流探头

• 高清电视 以及自定义视频触发选项

应用

• 嵌入式设计 调试

• 瞬态现象的研究

• 功率测量

• 视频设计与调试

• 谱分析

• 汽车电子设计 调试

• 制造测试与质量控制

• 机电设计与分析

• 生物医学 产品开发

• 工业控制

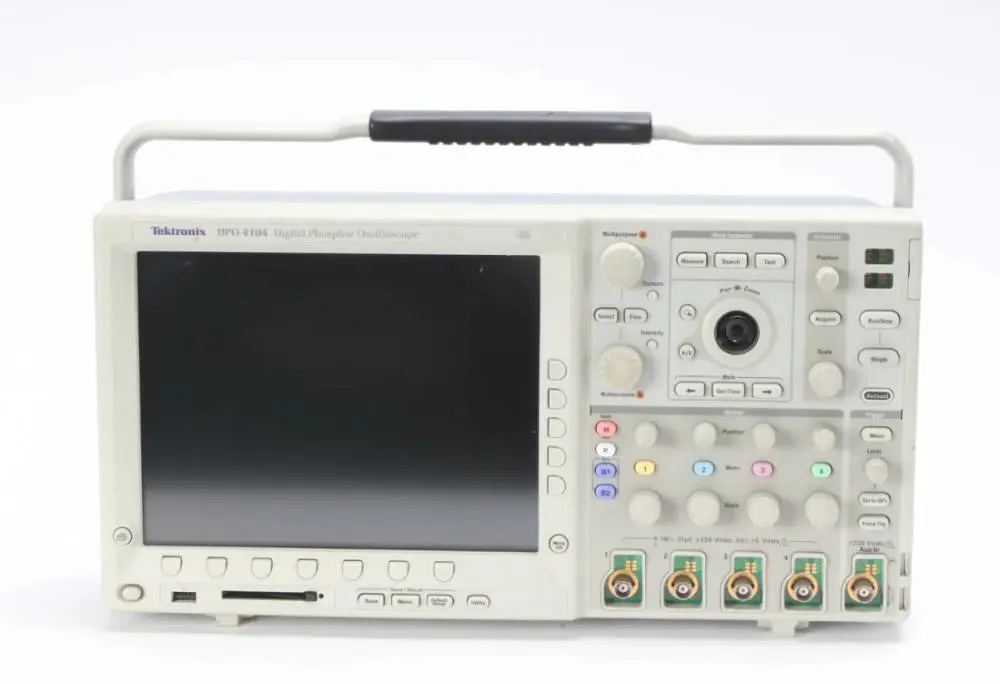

DPO4000系列数字荧光示波器——更智能地调试， 不是更难！

波浪检测器控制?

想象一下，如何高效地尝试 如果谷歌和雅虎等搜索引擎不使用互联网，那就使用互联网 而网页浏览器功能如收藏夹和链接则不存在 否则像AOL或MSN这样的互联网服务提供商就不存在 四处转转。现在你知道大多数现代示波器用户的感受了 尝试真正利用他们数字示波器中那长唱片长度。 记录长度是示波器的关键规格之一，为 它能在一次采集中数字化和存储的样本数量。 记录长度越长，你能捕捉的时间窗口就越长 具有高分辨率（高采样率）。***批数字示波器 只能捕获并存储500点，这让它变得非常困难 获取有关调查事件的所有相关信息。 多年来，示波器供应商提供的时间越来越长 为满足市场对长捕获窗口的需求而设置的记录长度，满足 分辨***到大多数中级示波器 标配或可选升级为多百万点 创纪录的长度。这些超点记录长度通常代表数千 信号活动的屏幕数。而标准唱片长度 多年来大幅增加，现在能满足广大需求 市场上大多数应用都是有效工具 并高效地查看、导航和分析长记录长度 收购工作直到现在都被严重忽视。DPO4000系列 重新定义了处理长唱片长度的期望 以下是创新的新型波浪检查器控制系统：?

缩放/平移 - 专用的双层前面板旋钮直观地控制缩放和平移。内侧旋钮用于调整缩放因子（或缩放比例）;顺时针转动激活缩放，变放系数逐渐升高，同时逆时针转动会降低缩放系数，最终关闭变焦。外旋钮将缩放盒沿波形移动快速到达你感兴趣的波形部分。外旋钮还利用力反馈来确定在波形上平移的速度。你转动外旋钮越多，越快变焦盒移动。平移方向只需将旋钮反向转动即可改变。你不再需要在多个菜单中导航来调整你的缩放视图。

播放/暂停 - 前面板上有一个专门的播放/暂停按钮，可以滚动 在你寻找异常时，屏幕上会自动显示波形 或者一个有趣的事件。播放速度和方向均受控 使用直观的声乐旋钮。再次转动旋钮 让波形滚动更快，改变方向同样简单 就像把旋钮转到另一边一样。

用户标记 - 你的波形上看到有趣的东西了吗？按下前面板上的设置标记按钮，可以留下一个或多个“书签” 波形上。在标记间切换就像按下按钮一样简单 上一个（←）和下一（→）按钮 在前面板上。

搜索标记 - 别这样 想花时间检查整个收购，以找到 你想找什么活动？DPO4000系列配备了坚固的 波形搜索功能，允许您浏览长片 基于用户定义标准的获取。所有发生的 事件会用搜索标记高亮显示，且易于导航， 使用前面板 上一个（←）和下一个（→） 按钮。搜索类型包括边缘、脉冲宽度、最小、逻辑、设置 保持，升落时间，我2中手、中手、中手、林、FlexRay， 以及RS-232/422/485/UART包内容

这是最常见的应用之一，要求 长记录长度是嵌入式系统设计中的串行数据分析。 嵌入式系统几乎无处不在。它们可以包含许多不同的内容 设备类型包括微处理器、微控制器、数字信号处理器（DSP）， 内存、电子管理管理系统（EPROM）、FPGA、辅助数据表（A/D）、数据表（D/A）和输入输出（I/O）。这些各种设备 传统上通过以下方式与彼此及外部世界交流 宽平行总线。然而，如今越来越多的嵌入式系统 由于 Small Bus，正在用串行总线取代这些宽并行总线 需要的板块空间、更少的引脚、***功耗、嵌入式时钟、差分器 信号处理是为了更好的抗噪能力，更重要的是降低成本。 此外，还有大量现成的建筑模块 来自信誉良好的制造商的元件，实现快速设计开发。 虽然串行总线有许多优点，但它们也带来了一些 这些挑战远超其前辈（并行公交车）的挑战 不是脸。它们使调试总线和系统问题更加困难， 要把有趣的事件单独分开更难，而且 更难解读示波器上显示的内容 屏幕。可选的DPO4AUTOMAX、DPO4COMP和DPO4EMBD模块， DPO4000系列解决了这些问题，代表了的 为处理低速串行总线（如 I ）的工程师提供工具2C、SPI、CAN、Lin、FlexRay和RS-232/422/485/UART。

公交展示 - 提供更高层次的综合视图 各个信号（时钟、数据、芯片启用等）使得 沿着你的总线上行，方便识别数据包的起点和终点 以及识别子包组件，如地址、数据、标识符， CRC等。

串行触发 - 数据包触发 内容如包起始、特定地址、特定数据 内容、标识符等，在流行的低速串行接口上使用 比如我2C、SPI、CAN、Lin、FlexRay和RS-232/422/485/UART。

总线解码 - 厌倦了拥有 为了目视检查波形以计数时钟，确定每个 比特是1还是0，将比特合并成字节，确定十六进制值？ 让示波器帮你完成！一旦你架好了公交车， 示波器会解码总线上的每个数据包，并显示 以十六进制、二进制、十进制（***LIN和FlexRay）或ASCII表示（RS-232/422/485/UART）等数值 仅在总线波形中。

活动表 - 在 除了在总线波形上看到解码的数据包外， 你可以像你一样以表格形式查看所有捕获的数据包 在逻辑分析仪上就能看到。数据包会有时间戳并列出 连续地为每个组件（地址、数据等）设置列。

搜索—— 串行触发非常有用 隔离感兴趣的事件，但一旦捕捉到它 需要分析周围的数据时，你会怎么做？过去， 用户需手动滚动波形计数和转换 碎片，寻找引发事件的原因。通过DPO4000系列， 你可以让示波器搜索采集到的数据 用户自定义的标准，包括串行数据包内容。每次出现 以搜索标记高亮显示。标记间快速导航为 只需按前面板上的上一个（←）和下一（→）按钮即可。

DPO4000系列数字荧光示波器 （DPO）提供你所需的表演，即使是最能想象的 强烈的信号。带宽范围为350 MHz至1 GHz， 所有型号在所有通道上至少支持5倍过采样 以及 sin（x）/x 插值标准，你可以放心即使是 最快的瞬态事件将被准确捕捉并显示。 所有通道的标准10M记录长度使你能够 在保持精准时机的同时，捕捉长时间的信号活动窗口 决心。

DPO4000系列提供多种分析性内容 包括光标、29项自动测量、统计数据在内的解法， 以及波形数学。尽管空间很小（只有5.4英寸深） 轻量化（11磅），DPO4000系列提供了***的性能 性能，一台大型10.4英寸。XGA显示和每个通道的旋钮 垂直控制。

新的TekVPI?探头接口 为探测的易用性树立了标准。TekVPI 探头功能 状态指示和控制，以及探针菜单右侧按钮 在电脑本身。这个按钮会弹出一个探头菜单 示波器显示，包含所有相关设置和控制 探针。TekVPI 接口采用了新的探头电源管理系统 架构允许直接连接电流探头而无需 需要一个独立且笨重的电源。***，TekVPI探头可以 可通过 USB、GPIB 或以太网远程控制，实现更多 ATE环境中的多功能解决方案。

DPO4000系列 带来了***的USB即插即用作水平 以及PC连接。从仪器获取数据和测量数据 只需将示波器上的USB线连接到 PC。提供的应用程序包括NI LabVIEW SignalExpress? Tektronix Edition LE、OpenChoice Desktop 和 Microsoft Excel和Word工具栏支持快速便捷的直接沟通 用你的Windows电脑。前面板上的USB和CompactFlash接口 支持简单的截图传输、乐器设置和波形 数据掌握在你手心。?

***的波浪检查者作，加上DPO4000***的作 性能、全面的功能集以及创新的封装设计 提供***的价值。

DPO4000系列示波器与由Tektronix实现的Tektronix TLA5000系列逻辑分析仪的互作性集成视图（iView?）功能使数字设计师能够解决信号完整性挑战，并有效地调试和验证他们的系统。iView?功能完全整合了***的性能和测量精度与Tektronix示波器的多通道和强大的触发功能功能。这种集成使设计者能够在同一显示窗口中查看时间相关的数字和模拟数据，并分离数字信号的模拟特性这些特性导致其系统故障。iView向导功能简化了示波器和逻辑分析仪的集成通过引导用户完成设置和连接过程。无需用户校准无需。而且，一旦设置好，iView? 功能将完全实现自动化。结果是——一套集成的数字化工具集设计和故障排除。
