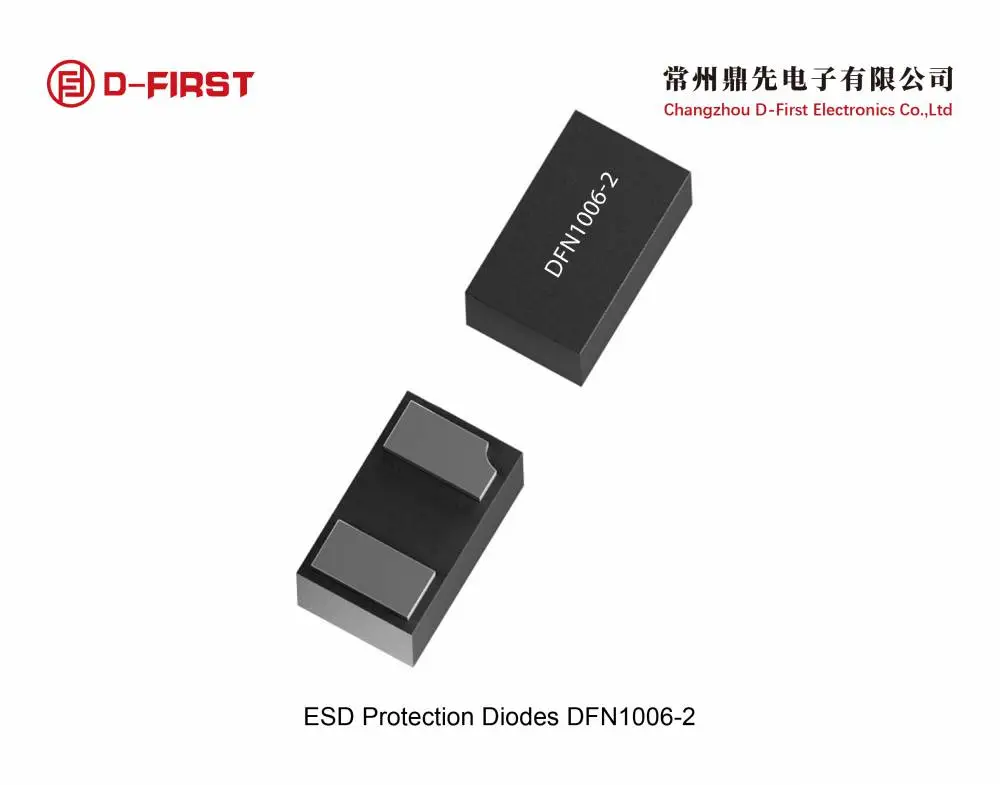

采用超小型无铅DFN封装的双向TVS二极管DL2421P1，电容典型值低至0.3pF

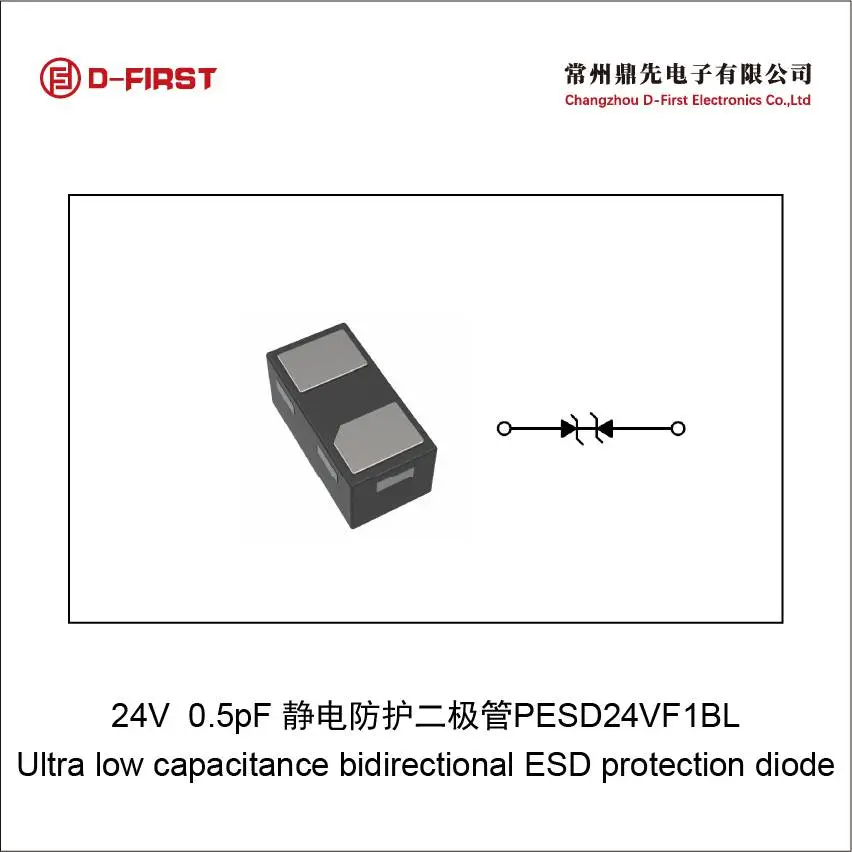

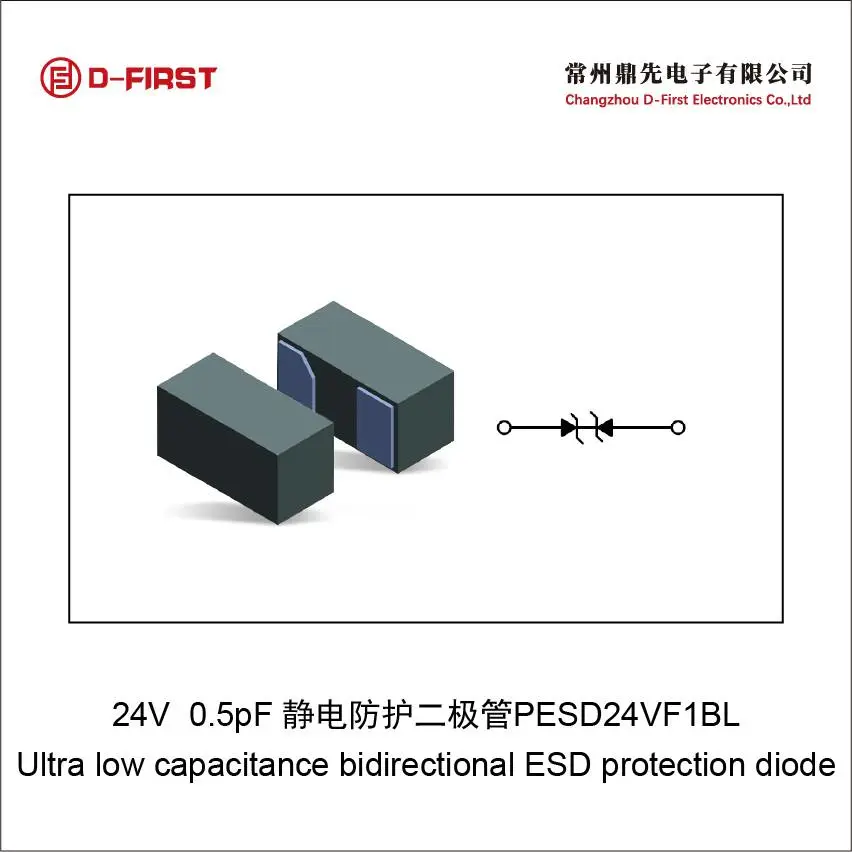

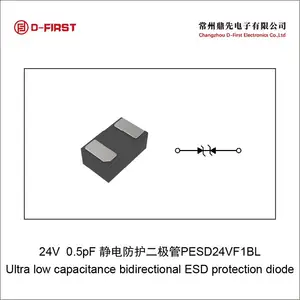

AOZ8831DT-24  PESD24VF1BL

Ultra Low Capacitance One-line Bi-directional TVS Diode

DL2421P1  DL2441P1低容双向TVS二极管

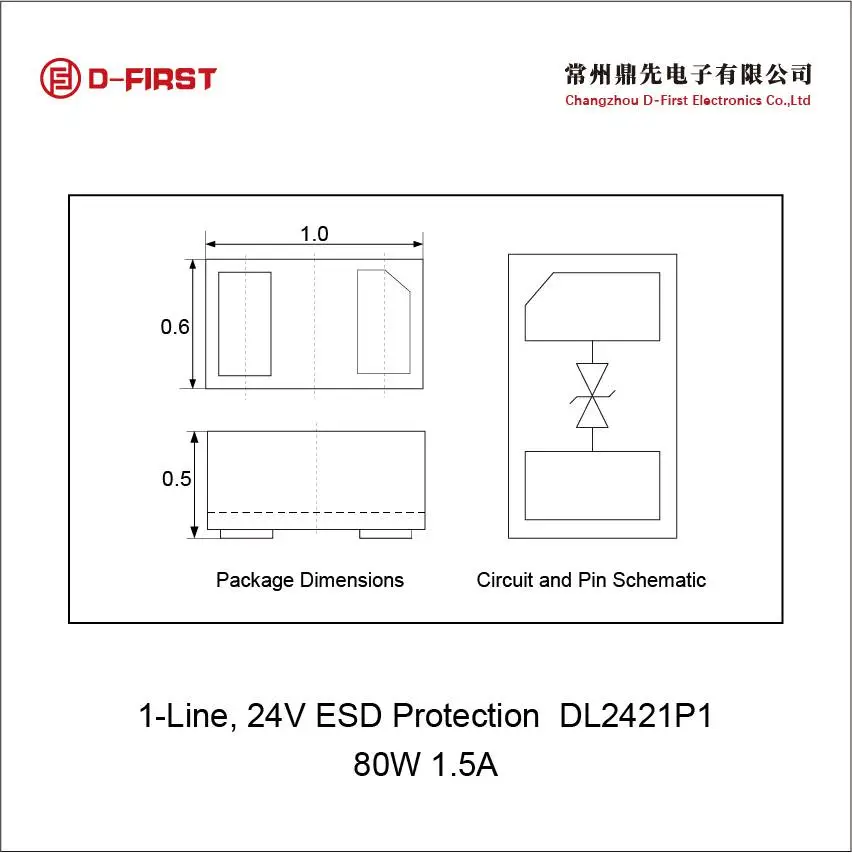

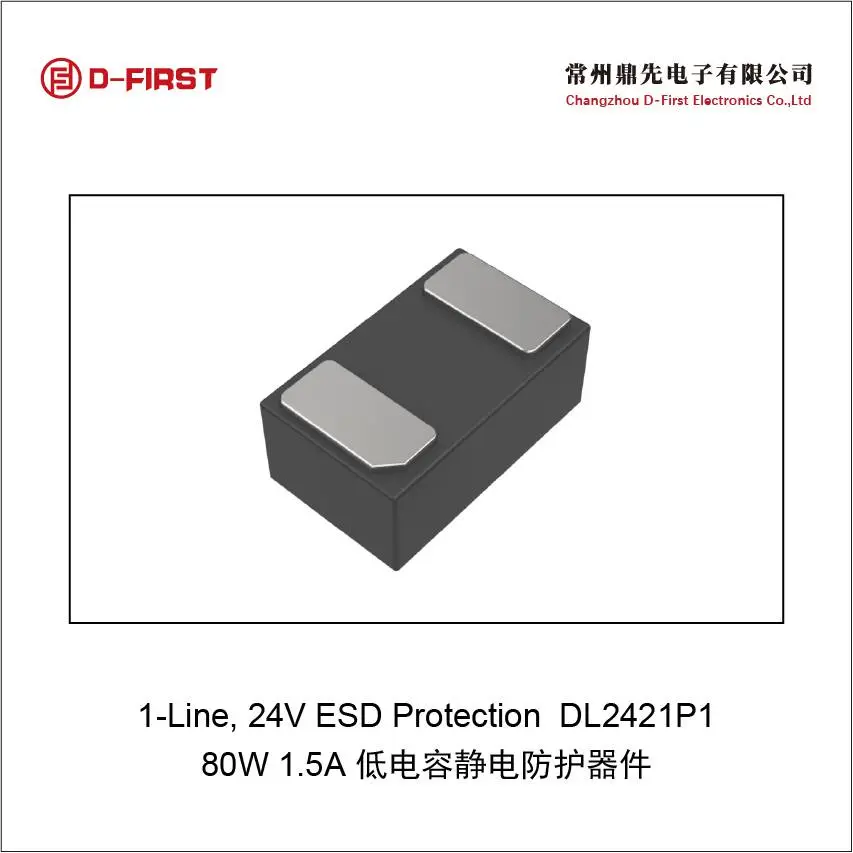

DL2421P1 双向瞬态电压抑制器 (TVS) 二极管为可能遭受破坏性静电放电 (ESD) 的单通道电子设备提供了***的防护。这款二极管阵列，在24V电压下具有50nA的低漏电流和0.4pF的超低电容，能够在***挑战性的消费类电子产品接口（如 DisplayPort、Thunderbolt及高速USB）中确保出色的信号完整性。双向模块能够安全地吸收 ±12kV (接触，IEC 61000-4-2 和 ***10605) 的重复性ESD冲击，且不会导致性能下降。DL2421P1 的应用领域涵盖了车载天线与RF信号ESD保护、近场通信 (NFC)、USB Type-C?，以及通过同轴电缆供电 (PoC) 实现的车载SerDes（高速串行通信）。

特性

· 超低电容

· 对可能受到ESD影响的单通道电子设备提供***的防护

· 能够安全吸收重复性ESD冲击，且不会导致性能下降

· 低漏电流、低钳位电压

· 在具有挑战性的消费类电子产品接口（如DisplayPort、Thunderbolt和高速USB）中确保信号完整性

应用

· 车载天线ESD保护

· RF信号ESD保护

· NFC

· 具有同轴电缆供电 (PoC) 的车载SerDes（高速串行通信）。

· USB Type-C（具备short-to-VBUS短接保护功能）

规范

· 24V时漏电流（值）： 50nA

· 电容（VR = 0V时的典型值）：0.3pF

· 钳位电压（2.5A时）：10 V

· ESD，IEC 61000-4-2，±12kV接触电压，±22kV空气电压

· ESD，***10605 330pF 330Ω，±12kV接触电压，±15kV空气电压

· 无卤素、无铅、符合RoHS标准
