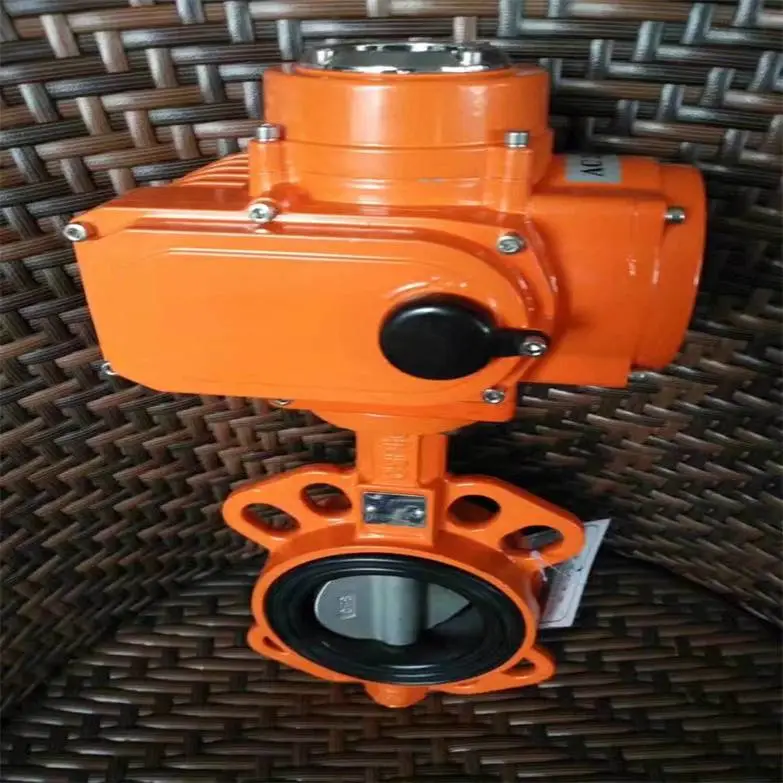

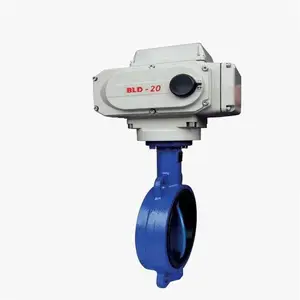

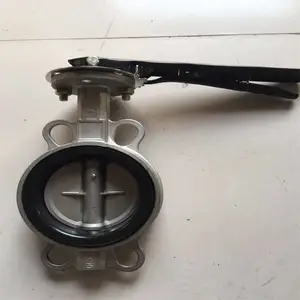

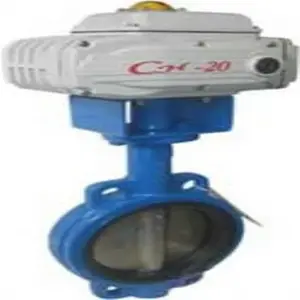

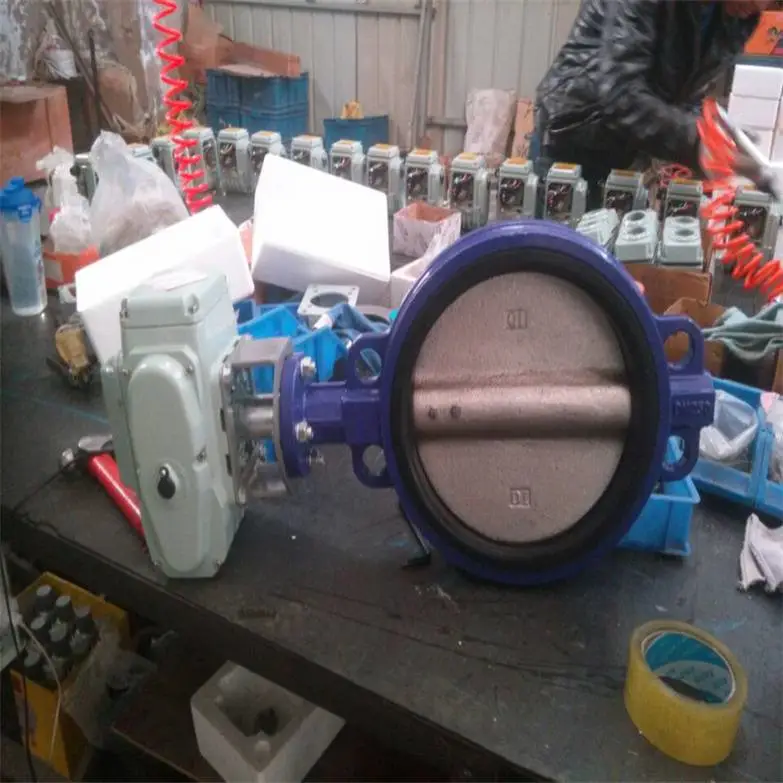

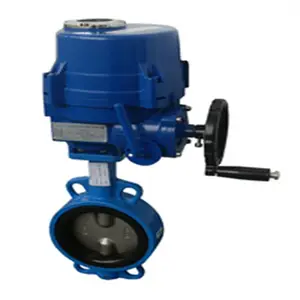

D972X-16Q精小型电动中线单偏心对夹式衬胶蝶阀

WBEX、D972X电动对夹式单偏心蝶阀是本厂引进国外***阀门制造技术，采用独特的“浮动密封”原理生产的蝶阀，***的解决了阀门内漏的可能性，并能减少密封阀座的磨擦阻力及操作扭矩。可广泛地使用于给排水、建筑、空调、污水、石油、化工、食品、医药、轻纺、水电等系统流体管道作截止和调节作用。

D971X电动对夹式软密封蝶阀采用双偏心结构，具有越关越紧的密封功能，密封性能可靠。密封副材料选用不锈钢和丁腈耐油橡胶配对，使用寿命长。橡胶密封圈即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择。蝶板采用框架结构，强度高，过流面积大，流阻小。整体烤漆、能you效地防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质。D971X电动对夹蝶阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装。本阀结构Du特，操作灵活，省力，方便。

电动对夹式软密封蝶阀 结构特点与用途

D971X电动对夹式蝶阀采用对夹板式结构，主要由阀体，阀板，阀轴，阀座及传动装置组成，结构简单紧凑，小巧轻便，运输，安装，拆卸方便；90°的启闭，开关迅速，操作扭矩小，省力轻巧；密封性能好，使用寿命长，可达到零泄露；其流量特性近似于直线，调节性能好。D971X电动对夹蝶阀为橡胶密封，关闭时蝶板和阀座密封性能良好，双向密封性能优良，扭矩值小，阀门在工作压力下保持，且蝶板与阀座密封之间的磨擦小。阀门由阀轴驱动阀板，阀板做90°转动。蝶板启闭灵活，无卡涩、跳动现象，扭矩小。用途：上海奇高阀门制造有限公司研制的软密封中线对夹式蝶阀，双偏心法兰式蝶阀结构紧凑，90°回转开关轻松，密封可靠，使用寿命长。被广泛用于水厂、电厂、钢厂、造纸、化工、轻纺、食品等给排水、气体管道上作调节流量和截流介质的作用。

D972X-16Q精小型电动中线单偏心对夹式衬胶蝶阀电动对夹式软密封蝶阀 执行机构

电动执行机构技术参数:电源AC110、220、380V、DC24，公称通径DN50～1200mm，输出力矩50N·M～2000N·M，公称压力PN0.6、1.0、1.6Mpa，功能选型：开关型、无源触点型、阀位信号反馈型、智能调节型。适用温度≤120℃，适用介质水、气、油品及弱腐蚀性流体，输入信号4-20mA，1-5V，0-10V；输出信号:4-20mA，1-5V，0-10V。使用方便：采用单相电源，接线简单；采用的球型凸出结构，使观察更方便；免加油免点检、防水防锈、任意角度安装。保护装置有双重限位、过热保护、过载保护。全行程时间5秒、10秒、15秒、30秒、45秒、60秒。及带手动功能。内置模块采用新型计算机单片及智能控制软件直接接收计算机或工业仪表等输出的标准信号（4-20mA DC /1-5VDC）实现阀门开度的智能控制和定位。
也可选用3810系列或PSQ系列，大口径阀门一般采用380VAC电动执行器。电动对夹式软密封蝶阀是集电动驱动、对夹连接与软质密封于一体的自动化流体控制设备，兼具空间经济性与智能化操控优势。其采用对夹式安装结构，通过螺栓直接夹持在管道法兰间，无需额外法兰长度，大幅节省安装空间，适配管道密集场景；密封核心选用橡胶、四氟乙烯等弹性材料，蝶板与阀座紧密贴合，在中低压工况（压力≤1.6MPa，温度≤150）下实现零泄漏，适配清水、气体、轻油等洁净介质。配备的电动执行器以电力为动力，可远程控制蝶板在0-90范围内精准旋转，支持流量的***调节（如通过定位器实现10%-90%开度控制），并能与PLC、DCS等系统联动，满足自动化生产需求。阀体材质多为铸铁、铸钢或不锈钢，结构轻便且流阻小，广泛应用于水处理、市政工程、食品医药等对安装空间有限、密封要求高且需自动化操控的领域，是兼顾空间效率、密封可靠性与智能化控制的理想选择。

一、D972X-16Q精小型电动中线单偏心对夹式衬胶蝶阀核心结构与技术特性

材质与密封

软密封：丁腈橡胶、氟橡胶或聚四氟乙烯（PTFE）密封圈，实现零泄漏，适用于低温低压腐蚀性介质（如食品行业硅橡胶密封圈，符合卫生标准）。

硬密封：三偏心金属密封结构，阀座与蝶板密封面采用不同硬度不锈钢，通过偏心设计实现“越关越紧”的密封效果，耐高温（≤425℃）、耐磨损，适用于高温高压工况（如钢厂高炉煤气管道）。

复合密封：多层不锈钢片与橡胶组合，兼具金属硬密封的耐高温性和软密封的零泄漏特性，适应-29℃至425℃宽温域工况。

阀体与阀板：采用304/316L不锈钢，耐氯离子腐蚀和酸碱介质侵蚀，适用于沿海化工园区等高腐蚀环境，使用寿命可达15年以上。

密封结构：

电动执行机构

支持角行程电动驱动（0-90°旋转），可接收4-20mA或1-5V标准控制信号，实现介质流量的***调节。

具备高精度、高速度、高可靠性特点，适配工业自动化控制系统，支持远程监控与故障诊断。

防爆等级达ExdⅡCT6，防护等级IP67，适应易燃易爆或潮湿环境（如油田注水系统、污水处理厂）。

连接方式

对夹式连接：通过螺栓直接夹装于管道法兰间，无需额外法兰支撑，***降低安装复杂度，缩短安装时间，提高工作效率。

公称通径范围：DN50～DN1200mm，覆盖中小口径至大口径需求。

公称压力范围：PN6～PN25，适配不同压力等级的工业管道系统。

二、D972X-16Q精小型电动中线单偏心对夹式衬胶蝶阀性能优势

耐腐蚀性强

不锈钢材质可抵抗多种化学介质腐蚀，减少维护成本，延长使用寿命。例如，316L不锈钢阀体在沿海化工园区可抵抗海水盐雾腐蚀，寿命达15年以上。

密封可靠

软密封结构可实现双向气泡级密封，泄漏等级达到V***标准。

硬密封结构在高温工况下仍保持0.01mm级密封面贴合度，使用寿命可达10万次启闭循环。

复合密封结构通过弹簧补偿机制，解决阀门在双向互换介质输送过程中的密封问题。

操作灵活

90°旋转即可完成启闭，操作扭矩小，省力轻巧。

电动执行机构支持快速启停，动作时间≤1秒，适应紧急工况。

大口径型号（≥DN400）采用分段式蝶板结构，有效降低启闭扭矩30%。

自动化程度高

可与PLC、DCS等控制系统集成，实现流量、压力、温度的精准调节。

支持远程监控与故障诊断，提升系统安全性。

调节性能好，流线形设计使流体阻力损失小，节能***（较同规格闸阀节能15%-20%）。

结构紧凑

体积小、重量轻，安装方便，适用于空间受限的场合。

上装式结构减少高压大口径工况下的连接螺栓数量，增强阀门可靠性。

三、D972X-16Q精小型电动中线单偏心对夹式衬胶蝶阀应用场景

工业流体控制

冶金行业：高炉煤气、转炉煤气等高温介质的调节与截断（如钢厂高炉煤气管道采用DN800电动蝶阀，实现远程自动控制，减少人工操作风险）。

化工行业：腐蚀性介质（如硫酸、醋酸）的流量控制（如炼油厂催化裂化装置中，电动蝶阀替代传统闸阀后，启闭时间从5分钟缩短至10秒，提高生产效率）。

电力行业：冷却水循环、脱硫脱硝系统的流量调节（如电厂冷却水管道采用电动蝶阀后，系统能耗降低15%）。

建材行业：水泥生产线窑尾烟气处理系统，有效控制含尘热风介质。

市政与环保工程

水处理：污水处理厂的沉淀池进水、污泥输送管道的流量调节（如城市供水系统采用DN1200电动蝶阀，实现分区压力控制，年节水量达200万吨）。

供暖系统：集中供暖管网、商业楼宇中央空调的水循环控制。

燃气输送：天然气、液化石油气等管道的流量调节与安全截断。

新兴领域

新能源发电：光伏电站导热油循环、风电液压站油路控制。

氢能储运：耐氢脆合金阀体与金属硬密封结构，防止氢气泄漏。

半导体制造：超高纯气体（如NF?、NH?）输送管道的零泄漏控制。

四、D972X-16Q精小型电动中线单偏心对夹式衬胶蝶阀选型建议

介质特性

根据介质的腐蚀性、温度、压力等参数选择合适的不锈钢材质（如316L不锈钢）和密封结构（如衬氟密封）。

含固体颗粒介质建议选用耐磨阀板（如衬胶或陶瓷涂层）。

阀门尺寸与压力等级

根据管道通径（DN50-DN1200）和公称压力（PN6-PN25）选择匹配的阀门规格。

大口径阀门（如DN500以上）需考虑水锤效应，选择缓闭型电动执行机构。

操作方式

手动操作适用于小口径或低频启闭场景。

电动或气动驱动适用于自动化控制系统或远程操控需求。

防爆型电动执行机构（符合ATEX认证）适用于易燃易爆环境。

连接方式

对夹式连接适用于空间受限或需要快速安装的场合。

D972X-16Q精小型电动中线单偏心对夹式衬胶蝶阀产品特点

1、浮动式阀座，能自动找正蝶板密封位置，达到良好的密封效果，并能减少操作扭矩。
2、采用单偏心结构，可减少阀座在开关过程中磨损，提高使用寿命。
3、球形密封面，***阀门在关闭时，既使出现关不到位的情况，也能***阀门密封不漏水。
4、特殊销子设计，***蝶板与阀杆紧密结合，并可进行更换。
5、整体烤漆，能有效地防止锈蚀且只要更换密封阀座材料，就可使用于不同介质。
6、精益选材，***每个零件具有很高的可靠性。
 ；

D972X-16Q精小型电动中线单偏心对夹式衬胶蝶阀主要规格

压力等级：1.OM Pa、1.6 M Pa
阀体压力：1.5 M Pa、2.4MPa
密封试验：1.1 M Pa、1.7 6 Mpa
工作温度：0～80°C
适用介质：水、油、气

D972X-16Q精小型电动中线单偏心对夹式衬胶蝶阀主要材质

注：如需信号蝶阀资料来电索取

D972X-16Q精小型电动中线单偏心对夹式衬胶蝶阀外形结构图

D972X-16Q精小型电动中线单偏心对夹式衬胶蝶阀主要外形尺寸(压力等级：1.0MPa、1.6MPa)

 D972X-16Q精小型电动中线单偏心对夹式衬胶蝶阀

电动对夹式软密封蝶阀在工业和建筑等诸多领域都有广泛应用，在室外安装时，需充分考虑室外环境的复杂性和多样性，严格遵循安装规范，才能确保阀门的正常运行和使用性能。以下是在室外安装电动对夹式软密封蝶阀时需要特别注意的一些要点。
??安装前，要做好全面的检查。首先是阀门本身的质量检查。仔细查看蝶阀外观是否有损伤，如阀体是否有裂缝、密封面是否有划痕等，确保软密封材料完整无损，没有老化、变形等问题。检查电动执行机构的性能，接通电源进行空载调试，观察执行机构的动作是否灵活，开度指示是否准确，限位开关是否正常工作等。还要检查阀门的规格型号是否与设计要求一致，包括公称直径、压力等级、连接方式等，若有不符，及时更换，以避免安装后无法正常使用或出现安全隐患。对安装环境进行检查。测量安装位置的尺寸，确保管道的法兰间距与蝶阀的长度相匹配，偏差应在允许范围内。检查安装现场的地面是否平整、牢固，若地面不平整，可能导致阀门安装后受力不均，影响密封性能和使用寿命。还要考虑安装位置周围是否有足够的操作空间，便于日后对阀门进行维护和检修。

??安装过程中，要注意正确的安装方向和连接方式。电动对夹式软密封蝶阀通常有明确的介质流向标识，安装时必须严格按照标识方向进行安装，确保介质能够顺畅通过阀门，避免因安装方向错误导致阀门无法正常工作或损坏密封件。在连接阀门与管道时，应使用合适的螺栓和螺母，并按照规定的扭矩进行紧固。螺栓应均匀分布在法兰周边，避免出现受力不均的情况。紧固过程中，要采用对角拧紧的方式，分多次逐步达到规定扭矩，确保法兰密封面均匀受压，防止泄漏。要注意在法兰之间安装合适的密封垫片，垫片的材质应根据介质的性质、工作温度和压力等条件进行选择，以***密封效果。

??室外环境恶劣，需要做好防护措施。电动执行机构应配备合适的防护箱，防护箱应具有良好的密封性和防护等级，能够有效防止雨水、灰尘、风沙等进入执行机构内部，影响其正常运行。防护箱的材质应具有一定的耐腐蚀性，可根据当地的气候条件选择不锈钢、玻璃钢等材质。对于阀门的阀体和连接部位，要进行防腐处理。可以采用涂刷防腐漆的方法，选择耐候性好、附着力强的防腐漆，按照规定的工艺进行涂刷，确保涂层均匀、厚度符合要求。在阀门周围应设置排水设施，避免积水对阀门造成腐蚀和损坏。
??电气连接方面，要确保***。电动对夹式软密封蝶阀的电气连接必须由专业人员按照电气安装规范进行操作。连接前，检查电缆的规格是否符合要求，绝缘性能是否良好。电缆应穿管敷设，避免直接暴露在室外环境中，防止电缆受到机械损伤和日晒雨淋。要做好接地保护措施，将电动执行机构的外壳可靠接地，以防止电气故障引发安全事故。在电气连接完成后，要进行全面的电气性能测试，检查电机的运转情况、控制信号的传输是否正常等，确保阀门的电气控制系统能够稳定运行。
??安装完成后，要进行调试和验收。调试前，再次检查阀门的安装情况，确认所有连接部位是否牢固，电气连接是否正确。然后进行手动调试，通过操作电动执行机构的手动装置，检查阀门的开闭是否灵活，开度是否能够达到设计要求。接着进行电动调试，接通电源，按照控制信号的要求，对阀门进行多次开闭操作，观察阀门的动作是否准确、迅速，反馈信号是否正常。在调试过程中，记录阀门的运行参数，如开闭时间、扭矩值等，并与设计要求进行对比，如有偏差及时进行调整。验收时，要检查阀门的安装质量是否符合相关标准和规范的要求，各项性能指标是否达到设计要求，同时检查安装资料是否齐全，包括阀门的产品说明书、质量检验报告、安装调试记录等。只有通过严格的调试和验收，才能确保电动对夹式软密封蝶阀在室外环境中安全、稳定地运行。
