一.安全指南

   为了***操作人员和变送器及系统的安全,请仔细阅读使用说明书.在变送器进行安装、调试、诊断和维护操作的人员必须符合下列要求:

1.1操作人员

◆ 经培训的合格专业工程师和技术人员持证安装资质或授权书;

◆ 开始操作前,必须事先阅读并理解《变送器使用说明书》中的安装要求;

1.2 变送器安装

◆ 所以的变送器安装必须符合现场电气设备安装的要求;

◆ 变送器安装和拆卸前必须关闭电源;

◆ 禁止变送器安装被测介质结冰，否则将损坏变送器;

1.3变送器接线

◆ 接线前确认供电电源和变送器供电要求一致,并且未通电;

◆ 接线定义按《变送器使用说明书》要求接线;

1.4操作安全

◆确定过程连接螺栓已经紧固;加压测试时不能松开过程连接螺纹,以免流体喷出发生危险;

◆进行未经授权对变送器改动,可能导致不可预见的危险;如需改动情咨询本公司售后服务;

◆操作人员确保在无干扰和震动太强烈的环境下操作设备;

二. 小巧防护型压力液位变送器

2.1概述

JYB-CO-CAGZG小巧防护型压力变送器是一款高精度、高稳定性、现场参数可设置、5位 LCD显示的智能压力测量仪表。

2.2产品特点

◆小巧、防护等级高,适合室外安装;

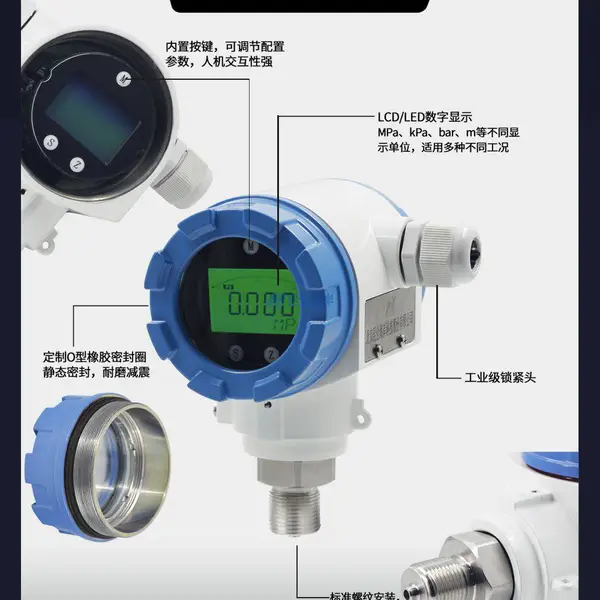

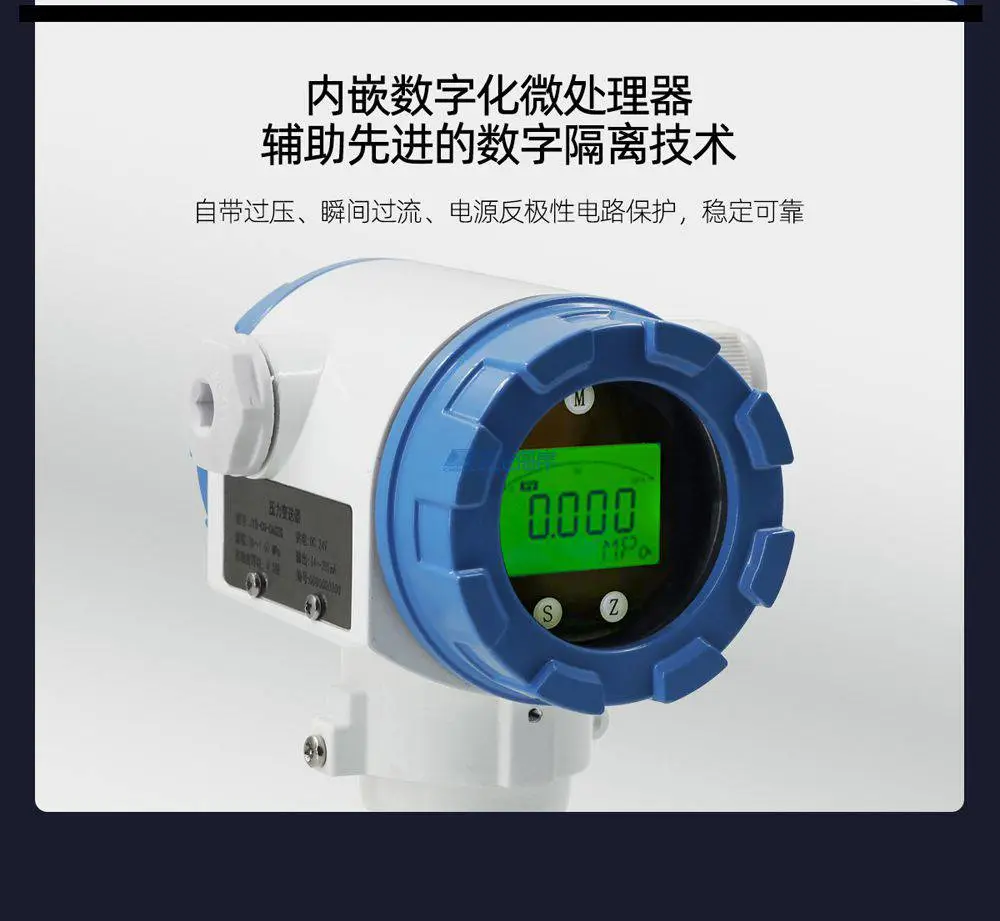

◆5位LCD数字显示,内置按键,人机交互性强；

◆多点线性校准,测量准确度高;

◆MPa、kPa、bar、m 等不同现场显示单位；

◆零点可迁移, 量程可设置；

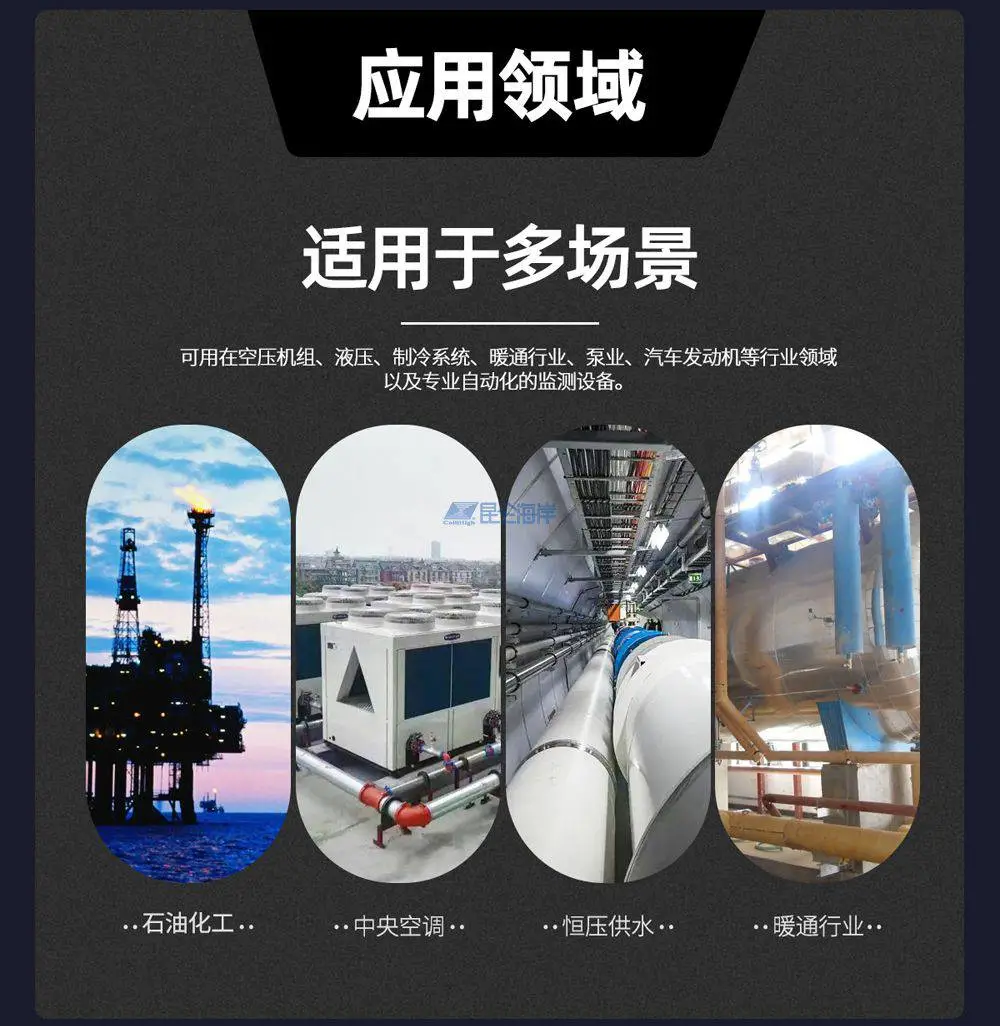

2.3适用行业及领域

◆防护等级高的工业现场过程压力控制；

◆水利、水电、恒压供水、化工等对防水性能要求高的行业；

◆城市管网、油田管道、?楼宇自动化的压力采集；

◆中央空调,气动,制冷系统；

2.4技术说明　　

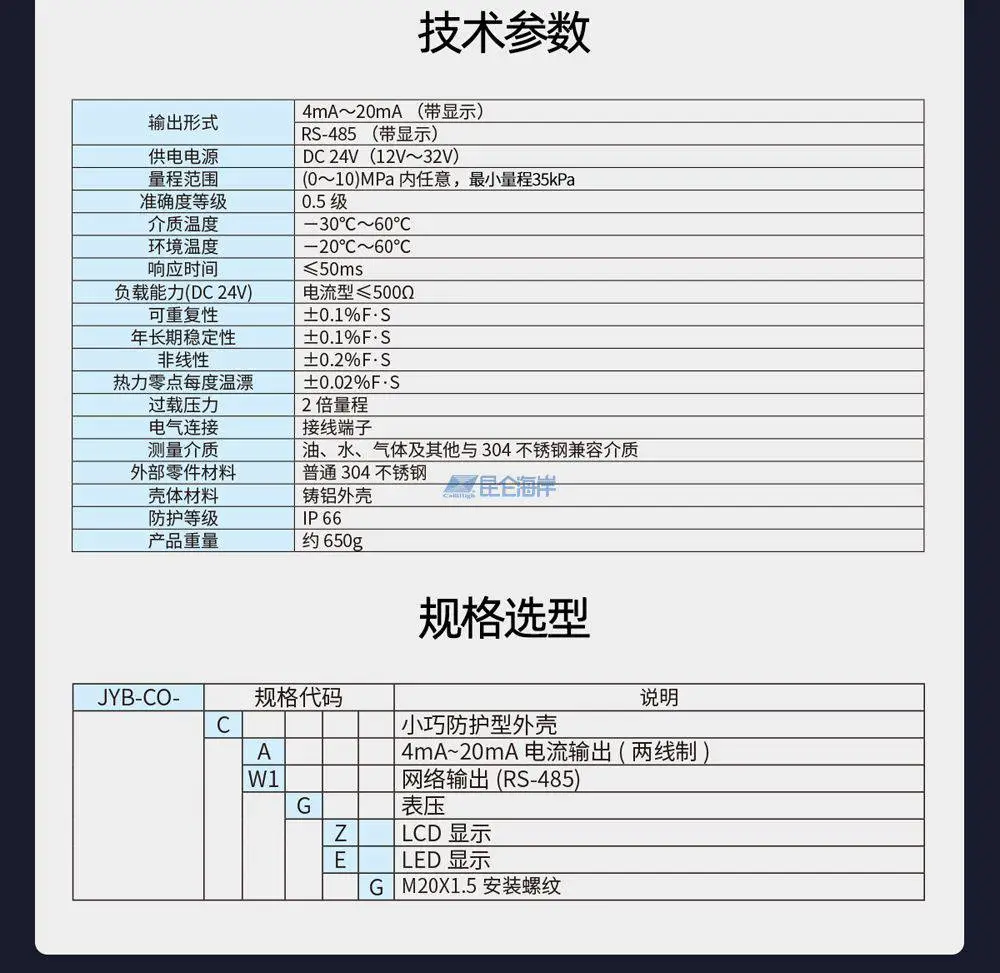

   1、输出形式:4mA～20mA （带显示）

2、供电电源：DC 24V（12V～32V）

3、量程范围：

     □ 量程0MPa～0.1MPa

     □ 量程0MPa～0.6MPa

     □ 量程0MPa～1.0MPa

     □ 量程0MPa～1.6MPa

     □ 量程0MPa～2.0MPa

     □ 量程0MPa～3.5MPa

4、准确度等级: □0.5级   □0.2级

5、介质温度：－30℃～85℃

6、环境温度：－20℃～85℃

7、响应时间：≤50ms

8、负载能力(DC 24V)：电流型≤500Ω

9、可重复性：±0.1％F·S

10、年长期稳定性：±0.1％F·S

11、非线性：±0.2％F·S

12、热力零点每度温漂：±0.02％F·S

13、过载压力：2倍量程

14、电气连接：接线端子

15、测量介质:油、水、气体及其他与304不锈钢兼容质。

16、外部零件材料：普通304不锈钢

17、壳体材料：铸铝外壳

18、防护等级：IP65

19、产品重量：约650g

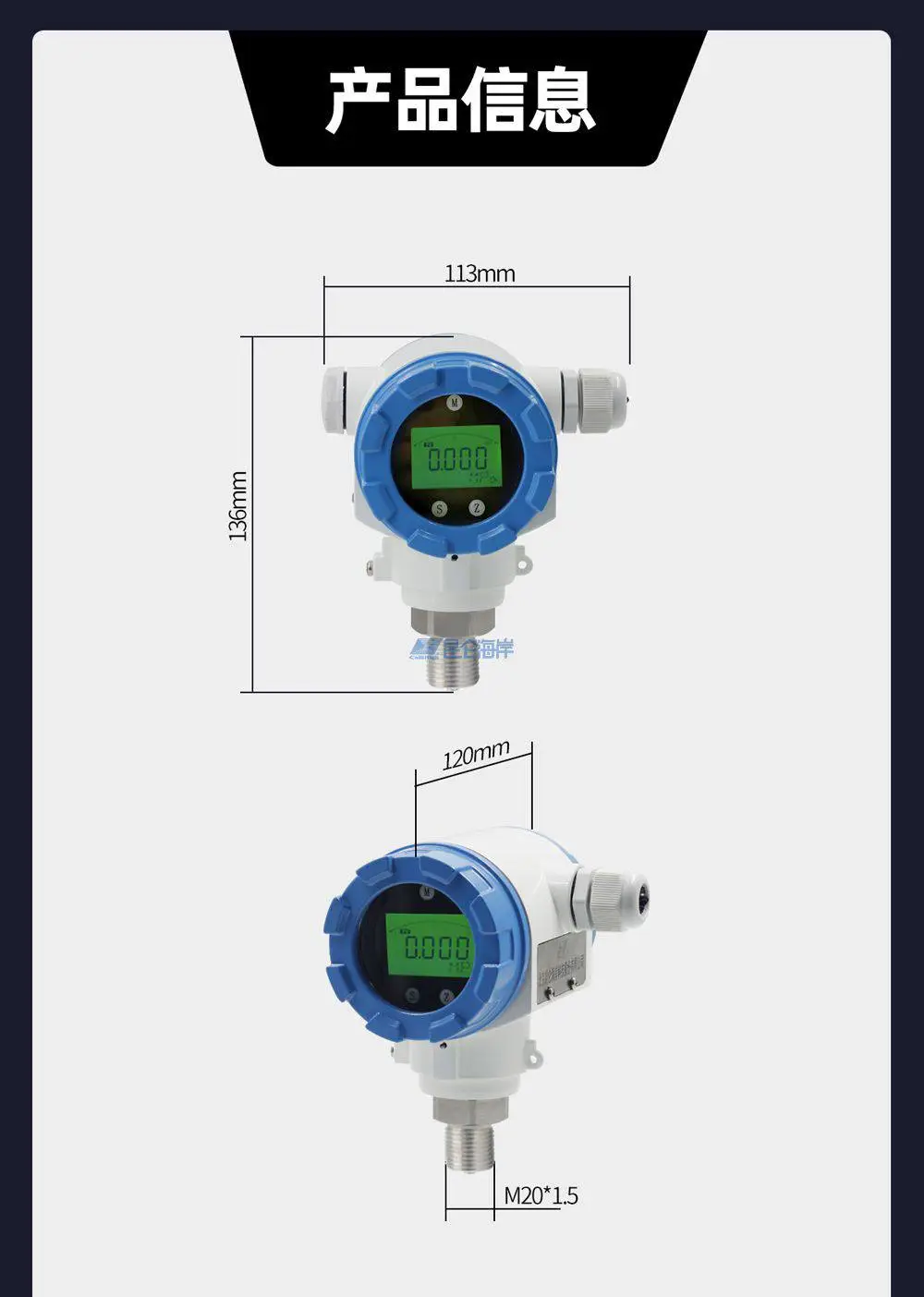

2.5变送器外形及尺寸图：

2.5.1外形图

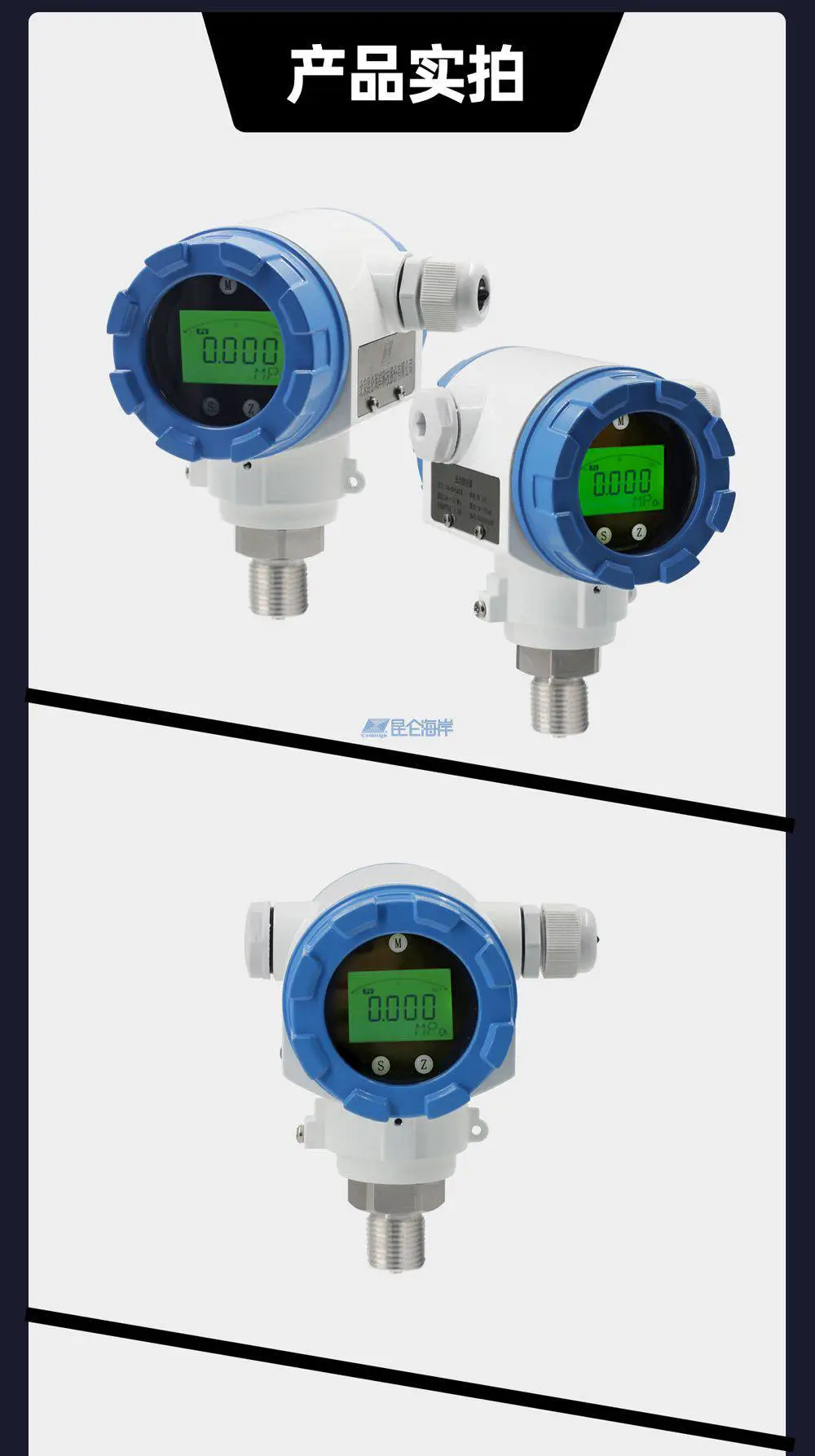

C类小巧防护型压力液位变送器外形（JYB-CO-CAGZG）

2.5.2尺寸图

三．变送器接线图

二线制电流输出接线图

注：A：供电正  B：电流输出

请注意在安装变送器时，选用的线缆应不低于变送器的防护等级，同时为***IP65的防护等级应选用直径为6mm～8mm的线缆。

线缆应参照接线图正确连接，如使用屏蔽线缆应将屏蔽层接至壳体内的接地端，并***可靠连接。同时外壳表面的接地端应与大地可靠连接。

四.变送器设置

  变送器在出厂时已经进行过标定，出厂的信息也已经存在变送器电子部件中。注意:在实际使用中尽量不要更改变送器参数,若用户必须更改变送器参数必须要参照本节相关说明更改。

4.1按键功能

   变送器通过面板的三个按键实现所有的参数输入和校准数据的设置、采集，本变送器的设置和输入采取了多种优化措施来提高客户的操作速度：

◆变送器的移位键和增加键具有变速率功能。

◆变送器同时具有移位和增量输入方法，针对需要大量数修改的菜单使用移位方式，需要连续输入数据的菜单采取了增量方式。

◆变送器在设置状态下会停止模拟输出，所以如果60秒内用户没有操作仪表，则会自动退出到测量状态。

◆变送器在正常退出菜单的时候才会保存所有设置的参数

4.1.1功能键“M”

 ◆测量模式下短按为开，进入密码设置。

 ◆测量模式下长按5秒为进入主变量清零（即PV清零）。

 ◆设置模式下短按为使能参数修改，被修改参数闪烁，再次  短按确认参数修改，被修改参数停止闪烁。

 4.1.2调满度键“S”

 ◆测量模式下短按为显示模式修改功能。

 ◆测量模式下长按5秒为进入调满功能（即标定变送器满度点）。

 ◆设置模式下为设置参数加一功能，长按时连续移位加一。

 4.1.3调零键“Z”

 ◆测量模式下短按为显示模式修改功能。

 ◆测量模式下长按5秒为进入调零功能（即标定变送器零点）。

 ◆设置模式下为设置参数移位与减一功能，长按时连续移位 或减一。

 4.2快捷功能

  变送器有主变量清零，零点有源迁移，满点有源迁移三种 快捷功能，便于用户现场的快速设定。

 4.2.1主变量清零

  主变量清零即PV清零，是相对大气压下的零点，不是传感器量程的零点。将变送器直接置于大气压下，长按“M”键5秒以上，即可进入主变量清零功能，如右图，菜单区显示“P=0”，通过“S”键和“Z”键选择需要进行的操作，提示符区相应显示：

   “NO”    不进行主编清零；

   “YES”   进行主编清零；

   “RESET” 恢复清零操作之前的零点；

  若30秒内无任何按键操作，变送器将返回到测量模式。

4.2.2零点有源迁移

  零点有源迁移是将当前压力设定为变送器的零点输出，对变送器施加零点压力，长按“Z”键5秒以上，变送器将交替显示当前压力值与零点输出电流值，如右图，菜单区显示“LSt”，通过“S”键和“Z”键选择需要进行的操作，提示符区相应显示：

   “NO”    不进行零点有源迁移；

   “YES”   进行零点有源迁移；

若30秒内无任何按键操作，变送器将返回到测量模式。此功能禁止在生产过程中使用，适合在现场使用。

4.2.3满度点有源迁移

  满点有源迁移是将当前压力设定为变送器的满点输出，对变送器施加满点压力，长按“S”键5秒以上，变送器将交替显示当前压力值与满点输出电流值，如右图，

菜单区显示“HSt”，通过“S”键和“Z”键选择需要进行的操作，提示符区相应显示：

  “NO”    不进行满点有源迁移；

  “YES”   进行满点有源迁移；

若30秒内无任何按键操作，仪表将返回到测量模式。

4.3菜单说明

用户菜单进入密码为“00016”，是针对变送器现场使用要求进行一些特殊设置时使用。

4.3.1密码设定菜单

 密码输入菜单，可设范围(19999～99999)，菜单提示符“PIN”设定菜单进入密码，若输入密码错误或30秒内无任何按键操作，将自动返回测量模式。

4.3.2显示精度设置

显示精度设置，可设范围(0～4)，菜单提示符为当前压力单位;显示分辨率即测量模式时显示的小数位数，用户可根据现场使用要求对其设定，显示小数位数并非越多越好，

应优先***显示值的稳定。同时此菜单值会受到标定时变送器显示值的限制，若设定的小数点显示位数在显示变送器显示值时超出5位显示范围时，则设定

的小数位数会被限制在***显示值能被正常显示的范围内。

例如：变送器标定范围为0.0000～20.000MPa；则显示精度的设定范围为（0～3），若显示精度设定值为4时，显示值将超出5位的显示范围。

4.3.3显示模式设定，可设范围(0～5)

“0”--显示主变量，提示符“-PV-”

“1”--显示电流，  提示符“-mA-”

“2”--显示***比，提示符“-%-”

“3”--主变量与电流交替显示，  提示符“PV-mA”

“4”--主变量与***比交替显示，提示符“PV--%”

“5”--电流与***比交替显示，  提示符“mA--%”

 4.4退出设定菜单

 退出设定菜单,可设范围（0～1）

“0”—不保存设定值，并退出设定状态，提示符“NSAVE”

“1”— 保存设定值，并退出设定状态，提示符“SAVE”

五．变送器维修和故障排除

 如果变送器出现故障，请与我公司的售后服务取得联系， 确认问题后需要把变送器寄回本公司维修时请附带以下信息：

 ·现场环境描述；

 ·故障现象；

 ·测量介质以及其物理化学性质描述；

 当变送器需要维修或校准时，请在寄回前务必把残余的介质清理干净，特别是对人身健康有害的物质，如腐蚀性，有毒的，致癌的或具有辐射性的物质。

常见故障分析与排除

若故障现象不属上述范围，请与我公司售后服务取得联系。

故障现象 原因分析 排除方法

变送器无输出信号 变送器未供电

接线错误 给变送器按接线图正确供电

在压力恒定时输出不规则跳变 变送器外壳接地端未接地

现场射频干扰较强

未使用屏蔽线缆 使用屏蔽线缆且屏蔽层接地

变送器外壳接地端与大地可靠连接

变送器未接压力但不是其对应输出值 变送器未工作在其要求的环境下 将变送器移到规定的环境下工作或采取措施使环境符合要求

变送器输出与测量压力不符 供电电压不正确

外接负载过大 使供电电压为DC 24V

调整外接负载

六．变送器保养

6.1只能使用中性的试剂清洗变送器，避免使用带有腐蚀性的试剂清洗，如酸、碱性溶剂，家用洗涤剂等。

6.2变送器属于精密仪器，应存放在干燥通风的室内环境，避免阳光直晒。

七．注意事项

7.1.确认电源输出电压是否正确；电源的正、负与产品的正、负接线对应；压力源压力在该产品的量程范围内；

7.2.请保存好检定证书和合格证，维修时随同产品一同返回。

八、装箱

开箱时根据装箱的产品核对变送器的型号、规格和订货合同的是否一致,应检查装箱清单与随机发货是否完备。

装箱清单:

1、压力液位变送器                             1台

2、产品使用说明书                             1份

3、产品合格证(出厂测试数据)                   1份

4、聚四氟垫片                                 1个
