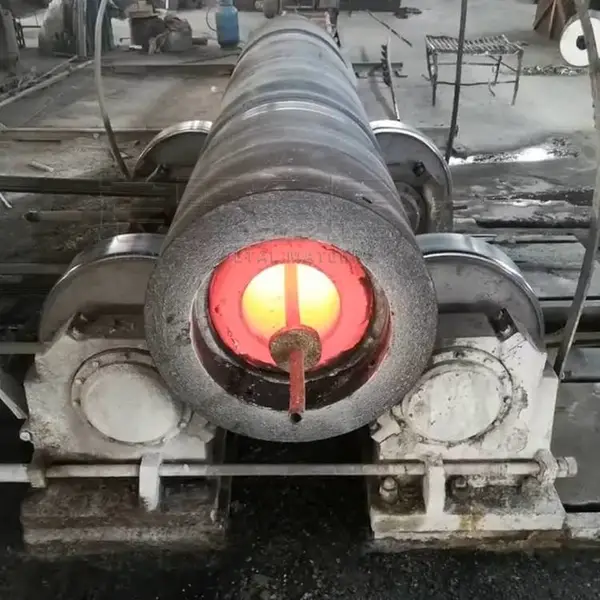

2535Nb在1150℃以内表现出优异的抗氧化性能，焊接后在此温度范围内不起氧化皮。其长期工作温度范围为1000-1200℃。

铬（Cr）的作用：抗氧化屏障

铬含量高达24-27%，在高温氧化性气氛中，材料表面能形成一层致密的Cr?O?（三氧化二铬）保护膜-3。这层氧化膜化学性质稳定，能有效阻挡氧原子的进一步扩散，防止内部基体继续氧化，从而赋予材料优异的抗高温氧化能力。

2. 镍（Ni）的作用：奥氏体稳定剂

镍含量32-37%，远超普通不锈钢（如304/310S）。高镍含量具有以下作用-3-6：

稳定奥氏体组织：确保材料从室温到高温始终保持面心立方晶格结构，这种结构在高温下具有更好的韧性和稳定性-1-3。

提高蠕变强度：奥氏体组织在高温下抵抗变形的能力更强，能有效防止炉管在长期高温承载下发生蠕变断裂。

增强抗渗碳性：高镍含量还能降低碳在合金中的溶解度，提高抗渗碳能力，这对石化裂解炉管尤为重要。

3. 铌（Nb）的强化作用：锦上添花

在25Cr-35Ni高合金基体基础上，加入0.7-1.5%的铌，进一步提升了高温性能-1-5：

碳化物强化：铌是强烈的碳化物形成元素，在高温下能形成稳定的NbC弥散相，这些细小的碳化物颗粒分布在晶界和晶内，***阻碍位错运动，从而提高材料的高温强度和蠕变抗力。
