1 概述

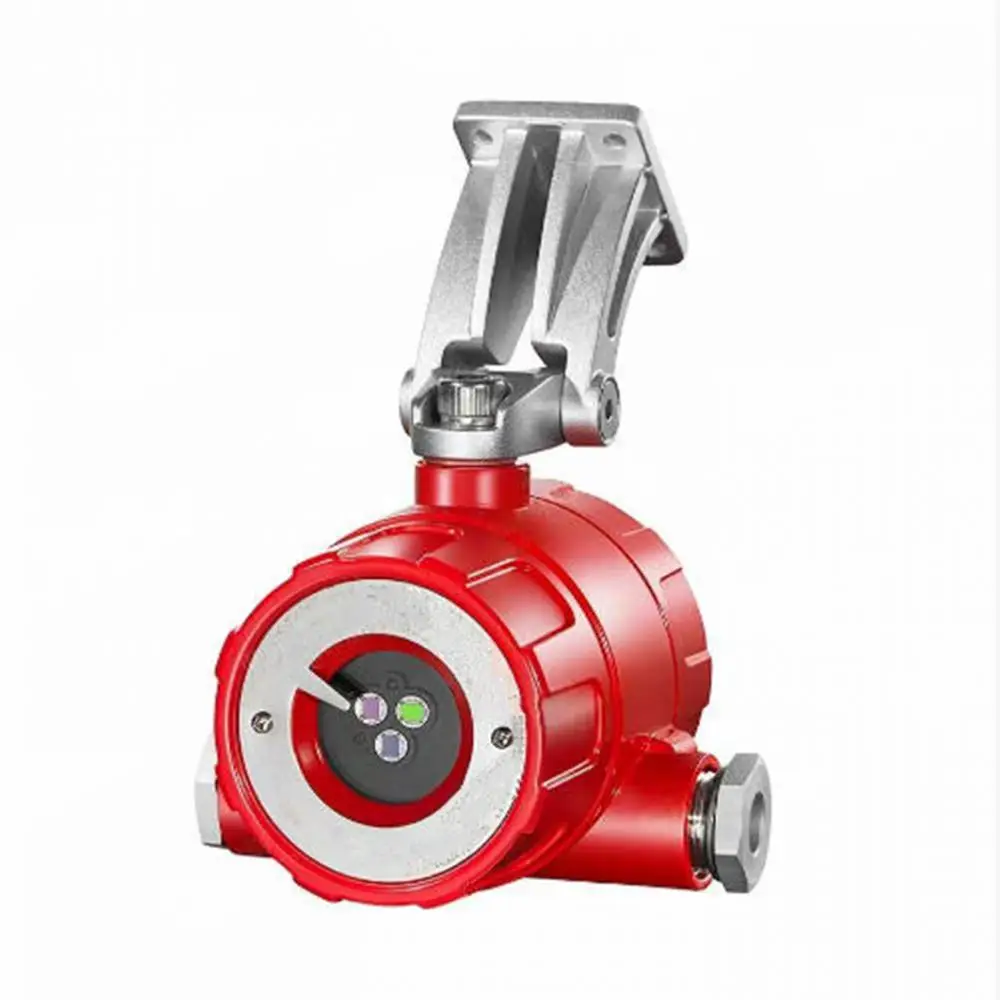

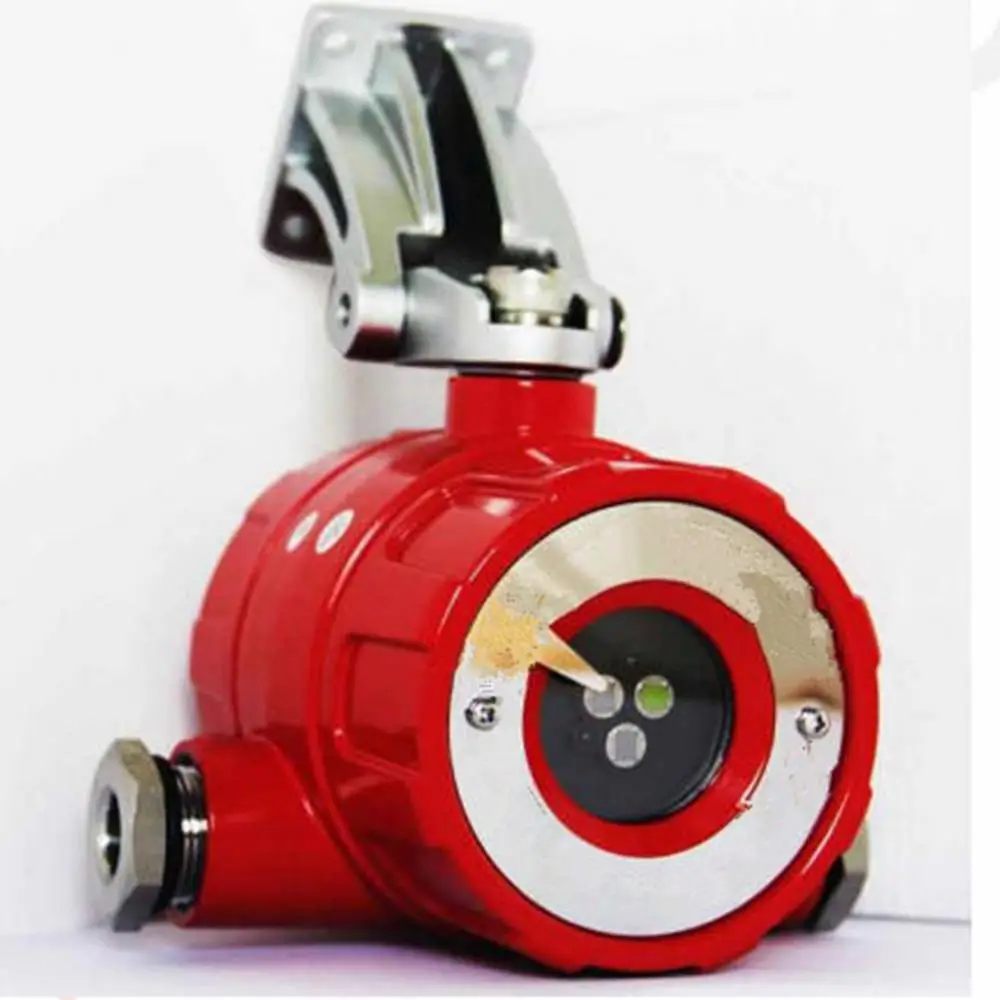

ZX/GW810IR3点型红外火焰探测器（以下简称火焰探测器）。火焰探测器使用了三颗低噪声红外热释电传感器，再通过内置的32位微处理器和信号处理算法，的区分出真实的火焰辐射与干扰源，也降低了环境因素对探测器的影响；探测器可设置多个

报警阈值等级，满足多场合的不同需求；ZX/GW810IR3火焰探测器是通过市场调研和采集客户反馈信息，通过大量的试验数据，在当前市场应用火焰探测器基础上，对硬件电路和软件算法都做了较大改善。

2 主要特性

1．内置GAO速、低功耗、32位GAO精度数据处理芯片。

2．采用低噪声红外热热释电传感器。

3．多级报警阈值适用多场合。

4．探测视角≥110°。

5．探测距离达50米以上。

6．完SHAN的算法结合了火焰探测和误报警能LI。

7．防爆设计适用于隧道及危险区域工业场所使用。

3 技术参数

继电器/电流环复合型

工作电压 DC24V（范围 DC18V～30V） 输出方式 2 个继电器输出/4～20mA 输出

监视电流 ≤45mA（继电器） 火警继电器 常开触点容量 1A@30VDC

视角范围 ≥110° 故障继电器 常闭触点容量 1A@30VDC

报警阈值 多JI可调 工作温度

-10℃~55℃（普通型）

-40℃~70℃（ZENG强型）

探测距离 大于 50m(0.3m×0.3m 汽油火) 工作湿度 0～95％RH 不结露

响应时间 ≤20s(0.3m×0.3m 汽油火) 储存温度 -40°C～85°C

光谱范围 红外：3.8~5.4μm 防爆等级

Ex db IIC T6 Gb/

Ex tb IIIC T80℃Db

工作指示 绿色 LED 闪亮 电气接口 2×NPT3/4 或2×G3/4

报警指示 红色 LED 常亮 防护等级 IP66/IP67

故障指示 黄色 LED 常亮 重量 1.1KG

执行标准 GB15631-2008 壳体材料 金属

探测距离

探测距离≤ D(max)

火源情况0.1m?火盘（0.3m*0.3m）

红外火焰探测器探测距离≤ D(max)

汽油50m

正庚烷 55m

酒精 40m
