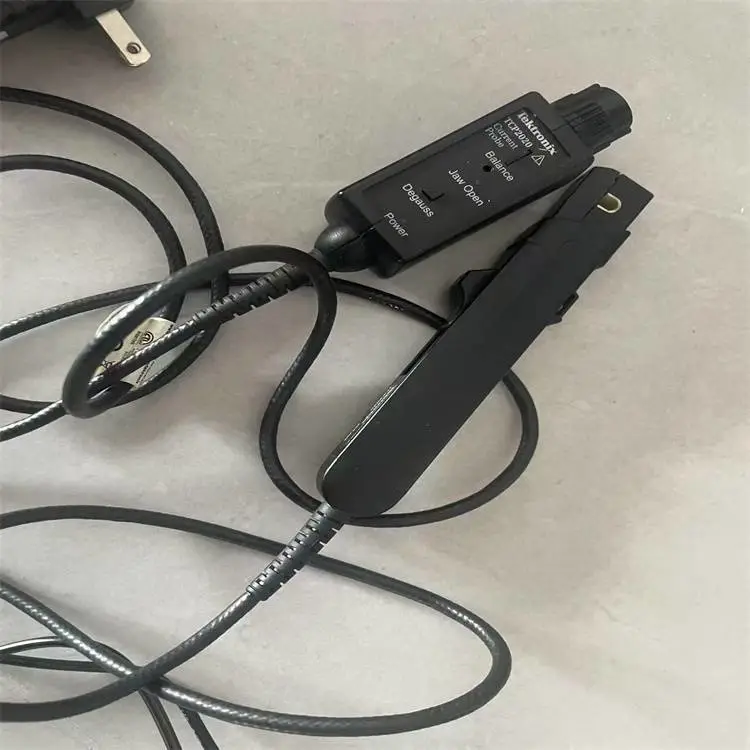

二手Tektronix泰克TCP2020 TCP0020电流探头20A TCP0030 二手Tektronix泰克TCP2020 TCP0020电流探头20A TCP0030

电流探头| TCP2020

电流探头| TCP2020

主要特点和优点

简便易用，准确进行AC/DC 电流测量

DC - >50 MHz 带宽

钳口直径5 mm （0.2 英寸）

准确测量zui低每格10 m 的电流

精度高，DC 增益误差一般小于1%

分芯结构，简便地连接电路

低噪声和DC 漂移

TCP0020

20 ARMS zui大电流功能

100 A 峰值脉冲电流功能

TekVPI 探头接口，直接连接示波器

在示波器显示屏上自动确定显示单位和读数

单键消磁和自动清零控制，简便易用

简便进入示波器显示的探头菜单，提供探头设置控制和工作状态信息

通过TekVPI 示波器实现远程控制功能

TCP2020

20 ARMS zui大电流功能

100 A 峰值脉冲电流功能

10 mA/mV 灵敏度

BNC 输出连接大多数示波器和其它测量设备

（要求>100kΩ端接）

消磁按钮和拇指轮，调节DC 偏置

通过AC 适配器供电

TCP202A

15 A DC + 峰值AC zui大电流功能

50 A 峰值脉冲电流功能

TekProbe接口，直接连接示波器

在示波器显示屏上自动确定显示单位和读数

消磁按钮和拇指轮，调节DC 偏置

经过安全认证

应用

电源

半导体器件

逆电器/ 转换器

电子镇流装置

工用/ 消费电子

移动通信

马达驱动器

交通运输系统

TCP0020, TCP2020, TCP202A

TCP0020、TCP2020和TCP202A是简便易用的高性能AC/DC电流探头家族，设计用于各种示波器。TCP0020 设计采用 TekVPITM 探头接口直接连接示波器，TCP202A 设计采用TekProbeTM 探头接口直接连接示波器。TCP2020 设计用于带 有BNC 输入及>100 kΩ 输入端接的任何仪器。

这些AC/DC电流探头提供了足够的性能，可以支持50 MHz测量系统带宽。TCP0020 和TCP2020 提供了zui大20 ARMS 的量程，TCP202A 提供了zui大15 A DC + 峰值AC 的量程。这些探头还提供了zui低10m的*的电流精度，这对满足当前挑战性的电流测量需求至关重要。

特点 说明

带宽 DC to ≥50 MHz

上升时间 ≤7 ns

zui大电流

20 ARMS （TCP0020 和 TCP2020）

15 A DC + 峰值 AC （TCP202A）

zui大峰值 脉冲电流

100 A （TCP0020 和 TCP2020）

50 A （TCP202A）

zui大灵敏度 10 mA （在支持 1 mV/div 设置的示波器上）

耦合 仅 DC 耦合

zui大裸线电压 150 V CAT II （300 V CAT II 绝缘线）

T C P 0 0 2 0 使用T e k V P I T M 探头接口通过示波器直接供电。

TCP2020 通过AC 适配器供电。（请在订货时指明电源插头）

TCP202A使用TekProbeTM探头接口通过示波器直接供电,或使用TPA-BNC 适配器时通过TekVPITM 探头接口供电。

附件 说明

015-0601-50 电流环路, 1圈, 50Ω, 带有BNC连接器, 用于 性能检验

067-1686-xx 偏移校正/ 校准夹具
